ept-stik i den nye PICMG®-specifikation
ept-stikforbindelsen Zero8 er blevet udvalgt til den nye PICMG®-specifikation
Efterspørgslen efter modulære industripc'er er stor og vil fortsat stige, hvilket markedsanalyser bekræfter. Af denne grund er en arbejdsgruppe under PICMG® under navnet ModBlox7 blevet enige om en ny producentuafhængig standard, der skal sikre sammenkobling af moduler, som hovedsageligt anvendes inden for bus- og jernbaneteknik.
Målene med ModBlox7
ModBlox7 beskriver grundspecifikationen for en modulær box-pc, der består af forskellige funktionelle komponenter, såsom CPU, strømforsyning og I/O-porte. Denne nye, producentuafhængige standard giver brugerne mulighed for at realisere en bred vifte af enhedskombinationer i et modulært design takket være interoperable funktionelle enheder. PICMG® havde herved også til formål at reducere omkostningerne og fremme bæredygtighed.
Omfanget af den nye specifikation

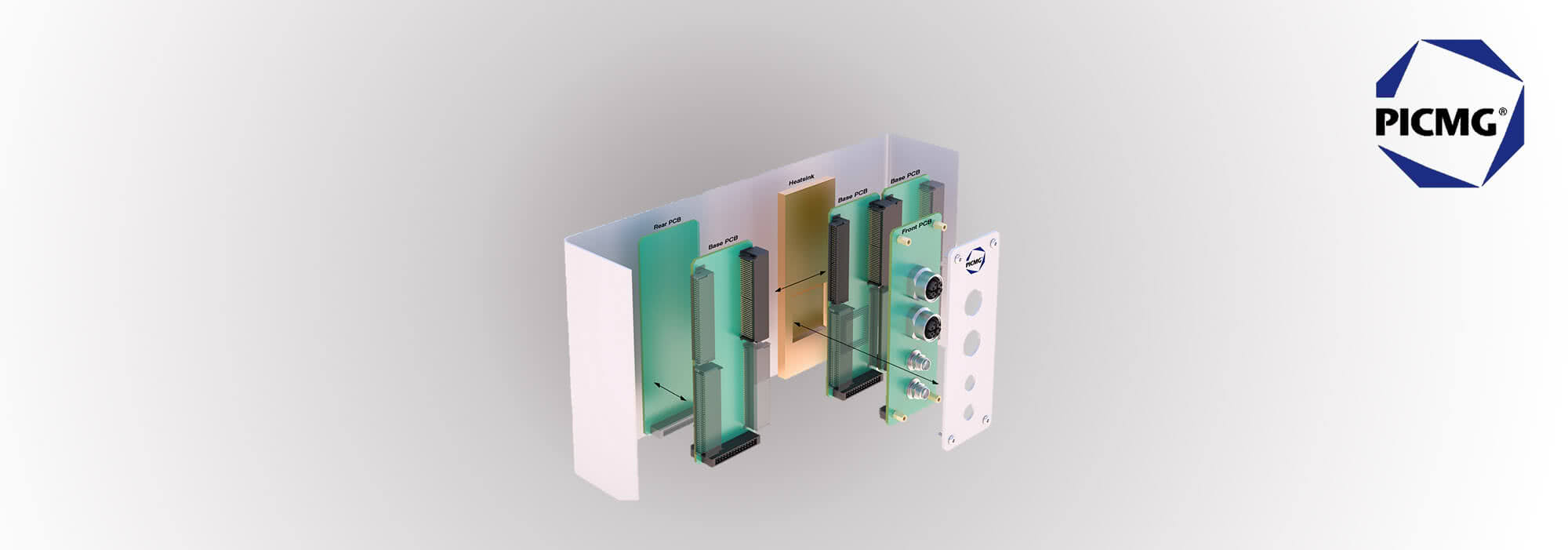

Den nye PICMG®-specifikation omfatter både mekanikken, de modulære funktionelle enheder samt de elektriske forbindelser via stik med foruddefineret pin-konfiguration. En box-pc består derfor af et kabinet, en eller to strømforsyningsenheder samt en eller to CPU'er med hver op til fire PCI-Express- og op til otte USB-baserede I/O'er. Hvert modul kan igen, afhængigt af enhedens kompleksitet, omfatte op til tre stablede printkort. Box-pc'ens dimensioner er forudbestemt i både højde og dybde. Frontbredden varierer derimod afhængigt af antallet af enheder. Disse kan igen bestå af en eller flere såkaldte slots på 1,4 tommer. Tolv slots kan således række op til en maksimal bredde på 16,8 tommer.
Krav til stikforbindelsen
Når det drejer sig om en standard til modulær enhedskonfiguration, lægges der naturligvis særlig vægt på den elektriske og mekaniske forbindelse mellem de enkelte moduler via stikforbindelser. I overensstemmelse med anvendelsesbetingelserne for box-pc'erne bør der her være tale om et SMT-stik, der er egnet til høj hastighed, og som ikke kun udmærker sig ved en enorm robusthed ved installationen, men også ved høje tolerancer under drift samt en udtalt modstandsdygtighed over for ugunstige miljøforhold. Da det i nogle anvendelser er nødvendigt at sikre driftssikkerhed gennem redundans ved hjælp af et yderligere stik, skal det desuden være muligt at anvende flere stik samtidigt på et printkort. Dette kræver en høj forskydningskompensation ved tilslutning samt tolerancer under drift.
Zero8 som det foretrukne stik
ModBlox7-udvalget fandt en stikforbindelse, der opfylder de mange forskellige krav, i Zero8 fra stikproducenten ept. SMT-stikket med en rastervidde på 0,8 mm stammer fra en stor produktfamilie med forskellige udformninger, højder og antal poler samt med valgfri EMC-afskærmning. Til ModBlox7-specifikationen anvendes den i den vinklede, 80-polede udgave og muliggør dermed horisontal printkortforbindelse mellem tilstødende enheder. For at sikre redundans og dermed driftssikkerhed er det i henhold til specifikationen også tilladt at anvende to Zero8-stik samtidigt. Dette muliggøres af en forskydningskompensation på 0,7 mm ved installationen samt driftstolerancer på 0,4 mm. Ellers kunne modulerne blive beskadiget ved tilslutningen.
En yderligere fordel ved Zero8 er muligheden for samtidig transmission af høje strømme og højhastighedssignaler. Det, der umiddelbart lyder uforeneligt, er fuldt ud realiserbart takket være stikdesignet i kombination med en passende pin-konfiguration og sparer dermed plads og omkostninger.

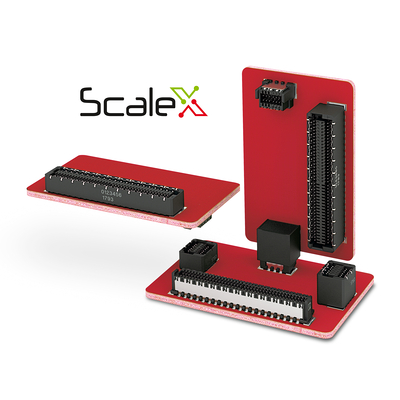

Takket være den kønsneutrale ScaleX-tilslutningsteknologi med indbyrdes sammenflettede kniv- og fjederkontakter har Zero8 desuden en enorm kontaktsikkerhed og garanterer dermed en pålidelig signaloverførsel selv ved vibrationer og stød. Du finder
yderligere oplysninger om produktet her:
Zero8 »
En yderligere fordel ved Zero8 er muligheden for samtidig transmission af høje strømme og højhastighedssignaler. Det, der umiddelbart lyder uforeneligt, er fuldt ud realiserbart takket være stikdesignet i kombination med en passende pin-konfiguration og sparer dermed plads og omkostninger.
Takket være den kønsneutrale ScaleX-tilslutningsteknologi med indbyrdes sammenflettede kniv- og fjederkontakter har Zero8 desuden en enorm kontaktsikkerhed og garanterer dermed en pålidelig signaloverførsel selv ved vibrationer og stød. Du finder
yderligere oplysninger om produktet her:
Zero8 »
Zero8 kan også bruges til PCB-forbindelser inden for de enkelte enheder
Zero8-sortimentet tilbyder også en skræddersyet løsning til mezzanin-forbindelser mellem op til tre printkort i en CPU under de samme installationsforhold. Anvendelsen af flere stik fra en skalerbar produktfamilie giver herved endnu en afgørende fordel: Stikkene behøver således ikke at blive designet og godkendt igen og igen – brugeren kan dermed spare de dermed forbundne omkostninger.
Interoperabilitet med samtidig omkostningsreduktion og bæredygtighed. Den nye specifikation lover store fremskridt for box-pc'er. Med Zero8 lykkes det at skabe en sikker forbindelse mellem de enkelte moduler. Specifikationen forventes endeligt vedtaget i løbet af første kvartal.
