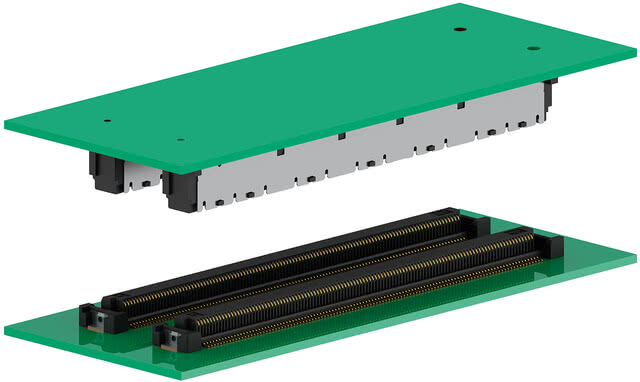

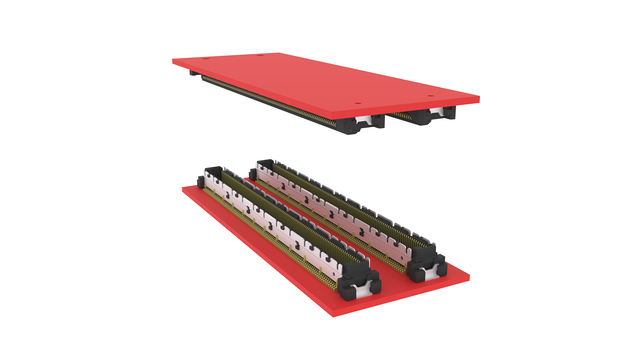

Højhastigheds-SMT-printkortstik til applikationer med 25+ Gbit/s
Colibri® er et afskærmet, to-rækket SMT-stiksystem med 0,5 mm raster.
Funktioner
- Overholder kravene i PICMG COM Express®
- og SFF-SIG CoreExpress®
- Kompatibel med gængse stik
- til applikationer med 10+, 16+ eller 25+ Gbit/s
- Integreret monteringsflade
- Leveres i tape & reel-emballage
Anvendelser
- COM Express®
- CoreExpress®
- Mezzanin board-to-board
- VITA59
Colibri: Oversigt
Filtre
Stik 10+
Colibri-stik 220, 5 mm Vare nr. 401-51101-51
til 5 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 220, SMT-tilslutningsteknik, Raster 0,5 mm, Datahastighed på 10+ Gbit/s
Parallel
SMT
Høj tæthed
Høj hastighed
Colibri Plug 440, 5 mm Vare nr. 401-51501-51
til 5 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 440, SMT-tilslutningsteknik, Raster 0,5 mm, Datahastighed på 10+ Gbit/s
Parallel
SMT
Høj tæthed
Høj hastighed
Colibri Plug 220, 8 mm Vare nr. 401-55101-51
til 8 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 220, SMT-tilslutningsteknik, Raster 0,5 mm, Datahastighed på 10+ Gbit/s
Parallel
SMT
Høj tæthed
Høj hastighed
Colibri Plug 440, 8 mm Vare nr. 401-55501-51
til 8 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 440, SMT-tilslutningsteknik, Raster 0,5 mm, Datahastighed på 10+ Gbit/s
Parallel
SMT
Høj tæthed
Høj hastighed
Colibri-stik 120, 5 mm Vare nr. 401-51401-51
til 5 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 120, SMT-tilslutningsteknik, Raster 0,5 mm, Datahastighed på 10+ Gbit/s
Parallel
SMT
Høj tæthed
Høj hastighed
Colibri-stik 120, 8 mm Vare nr. 401-55401-51
til 8 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 120, SMT-tilslutningsteknik, Raster 0,5 mm, Datahastighed på 10+ Gbit/s
Parallel
SMT
Høj tæthed
Høj hastighed
Colibri-stik 160, 5 mm Vare nr. 401-51301-51
til 5 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 160, SMT-tilslutningsteknik, Raster 0,5 mm, Datahastighed på 10+ Gbit/s
Parallel
SMT
Høj tæthed
Høj hastighed
Colibri-stik 80, 5 mm Vare nr. 401-51601-51
til 5 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 80, SMT-tilslutningsteknik, Raster 0,5 mm, Datahastighed på 10+ Gbit/s
Parallel
SMT
Høj tæthed
Høj hastighed
Colibri-stik 40, 5 mm Vare nr. 401-51701-51
til 5 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 40, SMT-tilslutningsteknik, Raster 0,5 mm, Datahastighed på 10+ Gbit/s
Parallel
SMT
Høj tæthed
Høj hastighed
Colibri Plug 160, 8 mm Vare nr. 401-55301-51
til 8 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 160, SMT-tilslutningsteknik, Raster 0,5 mm, Datahastighed på 10+ Gbit/s
Parallel
SMT
Høj tæthed
Høj hastighed
Colibri Plug 80, 8 mm Vare nr. 401-55601-51
til 8 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 80, SMT-tilslutningsteknik, Raster 0,5 mm, Datahastighed på 10+ Gbit/s
Parallel
SMT
Høj tæthed
Høj hastighed
Colibri-plug 40, 8 mm Vare nr. 401-55701-51
til 8 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 40, SMT-tilslutningsteknik, Raster 0,5 mm, Datahastighed på 10+ Gbit/s
Parallel
SMT
Høj tæthed
Høj hastighed
Stik 16+

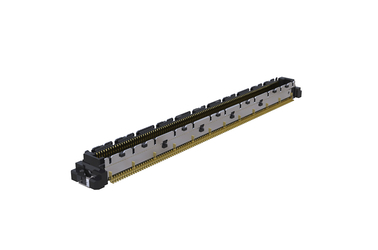

Colibri-stik 16+ 220, 5 mm Vare nr. 401-51103-51
til 5 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 220, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på 16+ Gbit/s for PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed

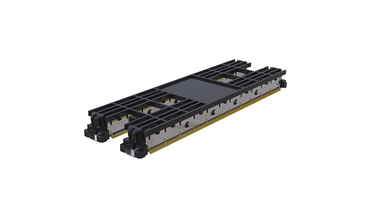

Colibri Plug 16+ 440, 5 mm Vare nr. 401-51503-51
til 5 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 440, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på 16+ Gbit/s for PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed

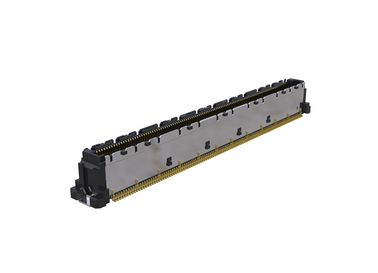

Colibri Plug 16+ 220, 8 mm Vare nr. 401-55103-51
til 8 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 220, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på 16+ Gbit/s for PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed

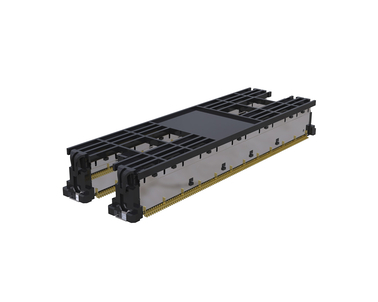

Colibri Plug 16+ 440, 8 mm Vare nr. 401-55503-51
til 8 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 440, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på 16+ Gbit/s for PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed

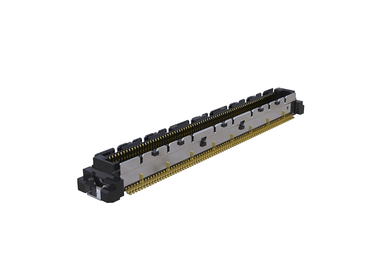

Colibri Plug 16+ 160, 5 mm Vare nr. 401-51303-51
til 5 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 160, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på 16+ Gbit/s for PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed

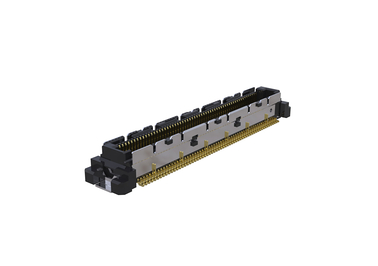

Colibri Plug 16+ 120, 5 mm Vare nr. 401-51403-51
til 5 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 120, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på 16+ Gbit/s for PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed

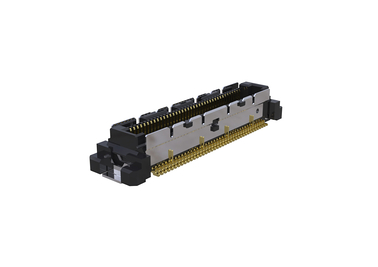

Colibri Plug 16+ 80, 5 mm Vare nr. 401-51603-51
til 5 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 80, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på 16+ Gbit/s for PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed

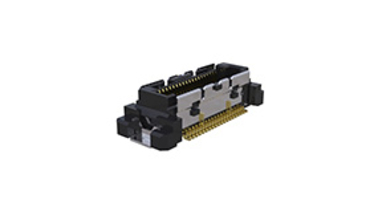

Colibri Plug 16+ 40, 5 mm Vare nr. 401-51703-51
til 5 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 40, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på 16+ Gbit/s for PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed

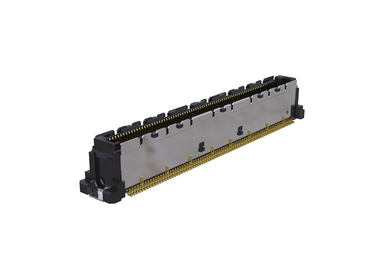

Colibri Plug 16+ 160, 8 mm Vare nr. 401-55303-51
til 8 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 160, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på 16+ Gbit/s for PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed

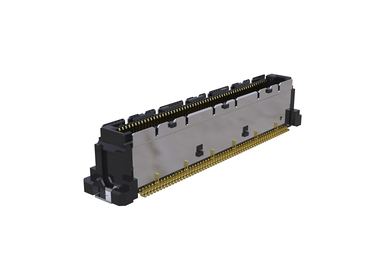

Colibri Plug 16+ 120, 8 mm Vare nr. 401-55403-51
til 8 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 120, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på 16+ Gbit/s for PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed

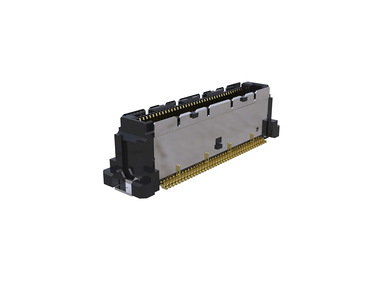

Colibri Plug 16+ 80, 8 mm Vare nr. 401-55603-51
til 8 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 80, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på 16+ Gbit/s for PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed

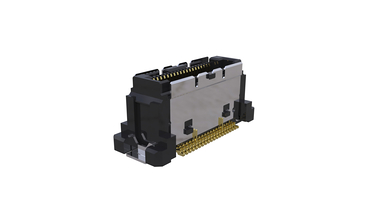

Colibri Plug 16+ 40, 8 mm Vare nr. 401-55703-51
til 8 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 40, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på 16+ Gbit/s for PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed
Stik 25+
Colibri Plug 25+ 220, 5 mm Vare nr. 401-51104-51
til 5 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 220, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på 25+ Gbit/s for PCIe Gen4, 25 Gbit Ethernet og USB4
Parallel
SMT
Høj tæthed
Høj hastighed
Colibri Plug 25+ 440, 5 mm Vare nr. 401-51504-51
til 5 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 440, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på 25+ Gbit/s for PCIe Gen4, 25 Gbit Ethernet og USB4
Parallel
SMT
Høj tæthed
Høj hastighed
Colibri Plug 25+ 220, 8 mm Vare nr. 401-55104-51
til 8 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 220, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på 25+ Gbit/s for PCIe Gen4, 25 Gbit Ethernet og USB4
Parallel
SMT
Høj tæthed
Høj hastighed
Colibri Plug 25+ 440, 8 mm Vare nr. 401-55504-51
til 8 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Antal poler: 440, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på 25+ Gbit/s for PCIe Gen4, 25 Gbit Ethernet og USB4
Parallel
SMT
Høj tæthed
Høj hastighed
Stikdåse

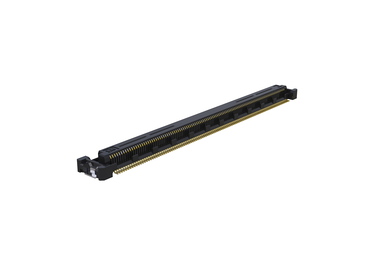

Colibri-stikdåse 220 Vare nr. 402-51101-51
til alle printpladeafstande, Antal poler: 220, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på op til 25+ Gbit/s, til PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed

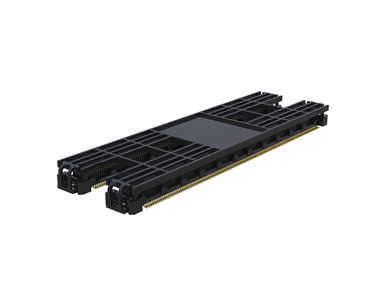

Colibri-stikdåse 440 Vare nr. 402-51501-51
til alle printpladeafstande, Antal poler: 440, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på op til 25+ Gbit/s, til PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed

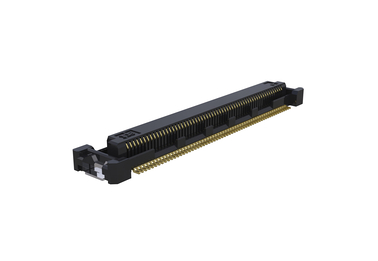

Colibri-stikdåse 120 Vare nr. 402-51401-51
til alle printpladeafstande, Antal poler: 120, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på op til 25+ Gbit/s, til PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed

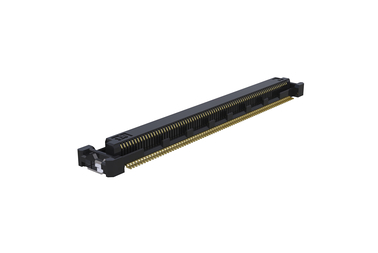

Colibri-stikdåse 160 Vare nr. 402-51301-51
til alle printpladeafstande, Antal poler: 160, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på op til 25+ Gbit/s, til PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed

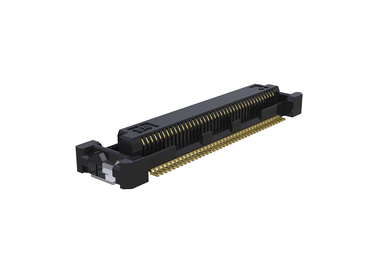

Colibri-stikdåse 80 Vare nr. 402-51601-51
til alle printpladeafstande, Antal poler: 80, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på op til 25+ Gbit/s, til PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed

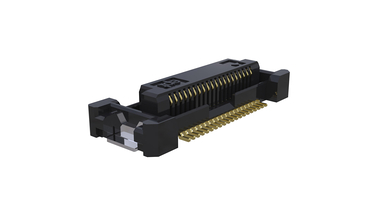

Colibri-stikdåse 40 Vare nr. 402-51701-51
til alle printpladeafstande, Antal poler: 40, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på op til 25+ Gbit/s, til PCIe Gen4
Parallel
SMT
Høj tæthed
Høj hastighed
Plug Heavy Au
Colibri Heavy Au Plug 10+ 220, 5 mm Vare nr. 401-51101-52
til 5 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Polantal 220 i raster 0,5 mm, SMT-tilslutningsteknik, Datahastighed på 10+ Gbit/s, 0,76 µm Au
Parallel
SMT
Høj tæthed
Høj hastighed
Robust
Colibri Heavy Au Plug 10+ 440, 5 mm Vare nr. 401-51501-52
til 5 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, 440 poler i et raster på 0,5 mm, SMT-tilslutningsteknik, Datahastighed på 10+ Gbit/s, 0,76 µm Au
Parallel
SMT
Høj tæthed
Høj hastighed
Robust
Colibri Heavy Au Plug 10+ 220, 8 mm Vare nr. 401-55101-52
til 8 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, Polantal 220 i raster 0,5 mm, SMT-tilslutningsteknik, Datahastighed på 10+ Gbit/s, 0,76 µm Au
Parallel
SMT
Høj tæthed
Høj hastighed
Robust
Colibri Heavy Au Plug 10+ 440, 8 mm Vare nr. 401-55501-52
til 8 mm afstand mellem printplader, Overlapningssikkerhed op til +0,6 mm, 440 poler i et raster på 0,5 mm, SMT-tilslutningsteknik, Datahastighed på 10+ Gbit/s, 0,76 µm Au
Parallel
SMT
Høj tæthed
Høj hastighed
Robust
Stikdåse Heavy Au
Colibri Heavy Au stikkontakt 220 Vare nr. 402-51101-52
til alle printpladeafstande, Antal poler: 220, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på op til 25+ Gbit/s
-kort til PCIe Gen4, 0,76 µm Au
-kort til PCIe Gen4, 0,76 µm Au
Parallel
SMT
Høj tæthed
Høj hastighed
Robust
Colibri Heavy Au-stikdåse 440 Vare nr. 402-51501-52
til alle printpladeafstande, Antal poler: 440, SMT-tilslutningsteknik, Raster 0,5 mm, Dataoverførselshastighed på op til 25+ Gbit/s for PCIe Gen4, 0,76 µm Au
Parallel
SMT
Høj tæthed
Høj hastighed
Robust
Andre antal stolper? Andre stabelhøjder? Alternative kontaktbelægninger? Skræddersyede varianter? Efterslæbende kontakter?

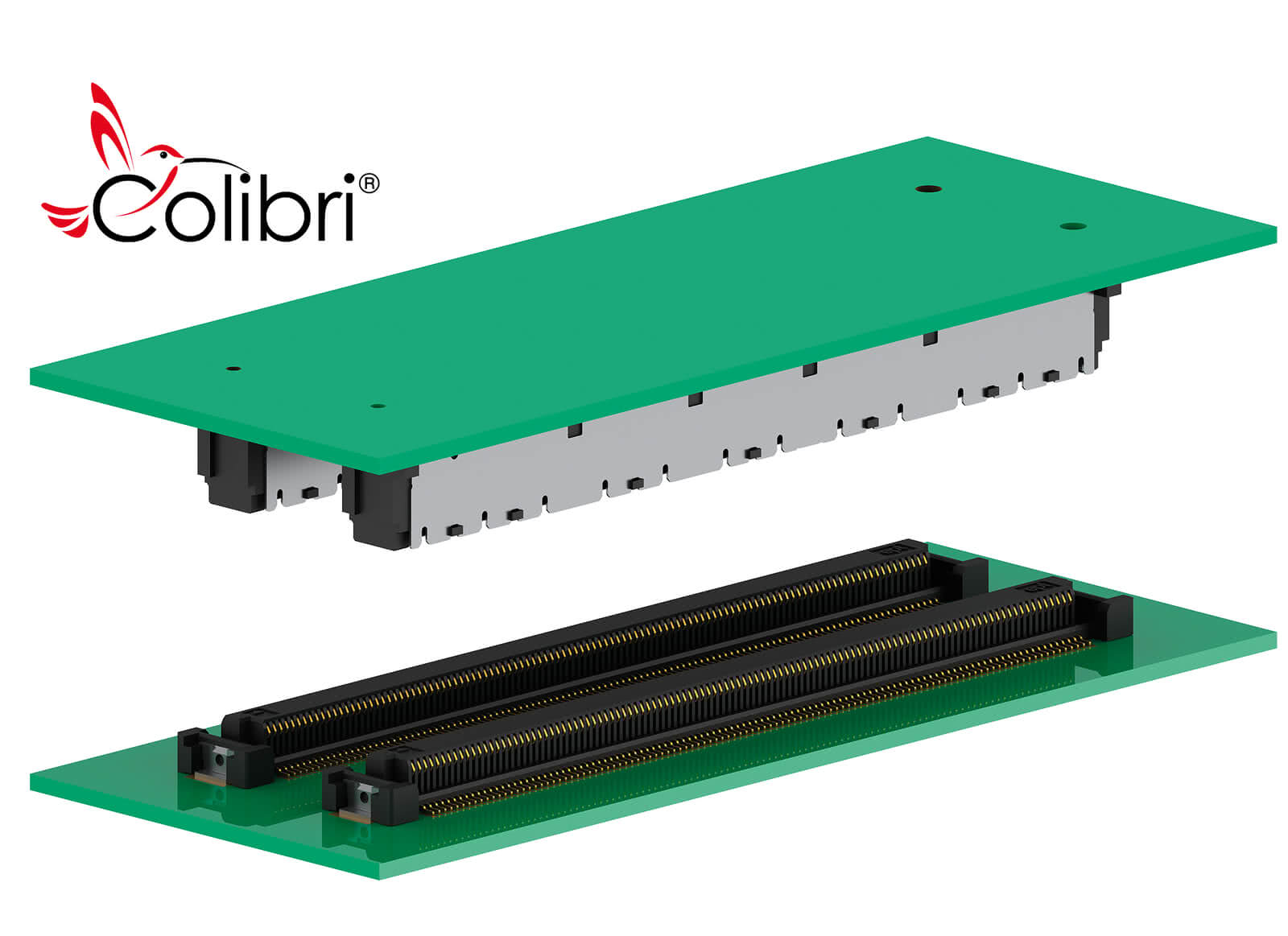

Højdepunkter ved Colibri HighSpeed SMT-stik
Hvad kan de populære Colibri HighSpeed-stik fra ept? Hvilke printpladeafstande kan de håndtere? Findes der forskellige antal poler? Hvor mange Gbit/s er muligt ved dataoverførsel?
I vores animationsfilm får du svar på disse spørgsmål og meget mere. Se
den nu! (eller på YouTube)!
I vores animationsfilm får du svar på disse spørgsmål og meget mere. Se
den nu! (eller på YouTube)!
PICMG-stikfunktioner
Colibri® er et afskærmet, to-rækket SMT-stiksystem med 0,5 mm raster. Det opfylder alle krav i specifikationerne for stik fra PICMG COM Express®, SFF-SIG CoreExpress® og nano-ETXexpress. Colibri®-produkterne er kompatible med de gængse stik på markedet og er blevet grundigt testet.
Oversigt over
COM-moduloplysninger
Oversigt over detaljer om
carrier-kortet
Vi fremstiller skræddersyede, individuelle stik til netop din anvendelse.
Forespørg nu om individuelle stikforbindelser
- andre poltal
- andre stabelhøjder
- alternative kontaktbelægninger
Forespørg nu om individuelle stikforbindelser
COM Express-standarden for stik
COM Express®-specifikationen for stikforbindelser er udviklet af PICMG til Computer-on-Module (COM). Her fastlægges blandt andet, hvilke dimensioner modulet skal have, og hvor monteringshullerne og kontaktkonfigurationerne i forhold til carrier-kortet skal placeres.
COM Express®-moduler integrerer de centrale funktioner i en bootbar pc, såsom CPU, grafikprocessor, RAM og standardgrænseflader.
Ved at sætte et COM-modul på et carrier board reduceres udviklingstiden og -omkostningerne. Derudover kan produkters levetid ikke kun forlænges, men også opgraderes ved at sætte nyere COM Express®-moduler med højere ydeevne på carrier boardet.
COM Express®-moduler integrerer de centrale funktioner i en bootbar pc, såsom CPU, grafikprocessor, RAM og standardgrænseflader.
Ved at sætte et COM-modul på et carrier board reduceres udviklingstiden og -omkostningerne. Derudover kan produkters levetid ikke kun forlænges, men også opgraderes ved at sætte nyere COM Express®-moduler med højere ydeevne på carrier boardet.

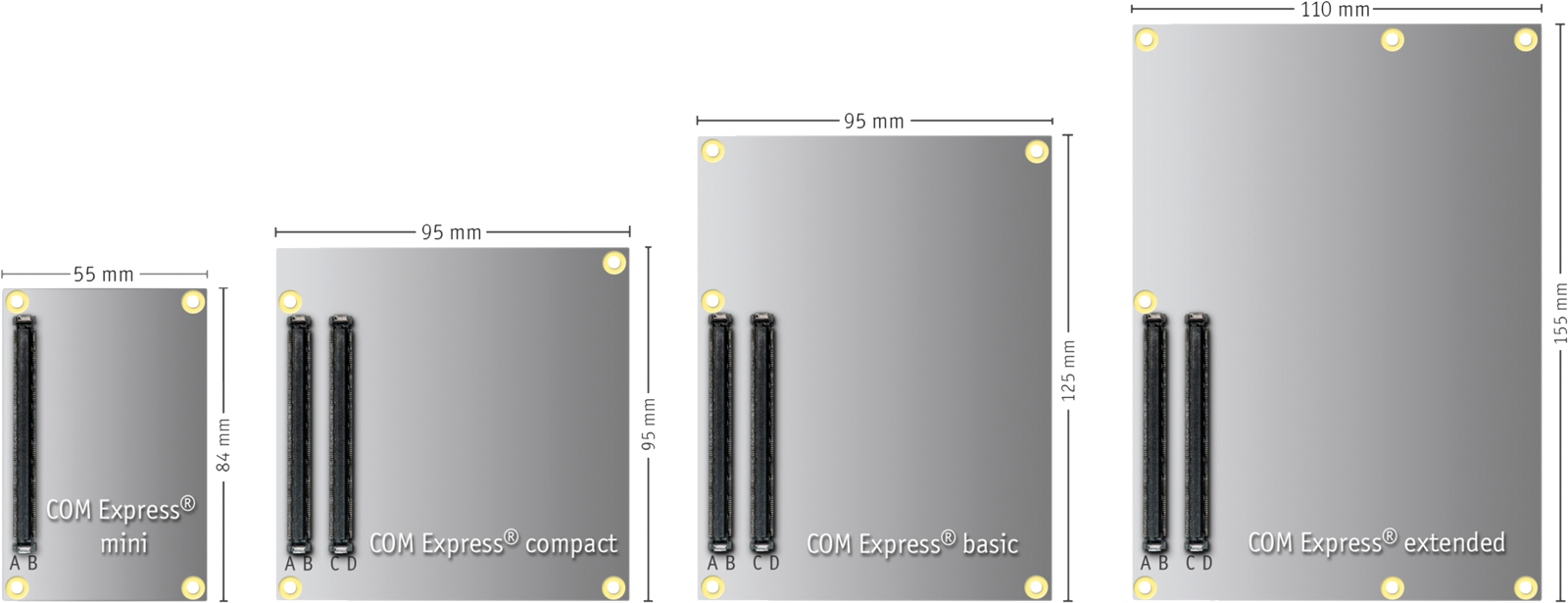

COM Express®-modulstørrelser til stik i henhold til PICMG
Typiske anvendelsesområder for Colibri HighSpeed-stik
- Industriel automatisering
- Kiosk- og POS-systemer
- Medicinsk teknologi
- Måleteknik
- Gaming
- Transport
- Server
PICMG Colibri-stik til COM Express
"Vi har gentagne gange hørt fra hardwareudviklere, at kravene til højhastighedsstik er steget, og at de derfor har brug for SMT-stik, der kan klare mere end 8 Gbit/s. Den 10 Gbit/s-version af vores Colibri SMT-stik har længe overbevist med sin fremragende signalintegritet. Med Colibri-versionerne 16+ og 25+ Gbit/s muliggør vi en forstyrrelsesfri dataoverførsel af USB 3.1 Gen2- og PCI Express 4.0-signaler.
Vores Colibri SMT-stik til COM Express-applikationer har et optimeret kontaktdesign, der gør det muligt at realisere applikationer til højhastighedsstik på 10, 16 eller 25+ Gbit/s og mere uden problemer. Vores simuleringer viser fremragende signalintegritet – også ved høje dataoverførselshastigheder. Jeg er fuldstændig overbevist om højhastighedskapaciteten i vores Colibri COM-Express-stik. De bør selv se funktionerne og bestille mindst en prøve!
Til simulering af egne designs kan De også anmode os om S-parametre."
Florian Guglhör, produktchef hos ept
Vores Colibri SMT-stik til COM Express-applikationer har et optimeret kontaktdesign, der gør det muligt at realisere applikationer til højhastighedsstik på 10, 16 eller 25+ Gbit/s og mere uden problemer. Vores simuleringer viser fremragende signalintegritet – også ved høje dataoverførselshastigheder. Jeg er fuldstændig overbevist om højhastighedskapaciteten i vores Colibri COM-Express-stik. De bør selv se funktionerne og bestille mindst en prøve!
Til simulering af egne designs kan De også anmode os om S-parametre."
Florian Guglhör, produktchef hos ept
FAQ: Spørgsmål og svar om Colibri SMT-stik
Hvilke datahastigheder er Colibri SMT-stikene velegnede til?Til hvilke højhastighedsapplikationer anvendes Colibri-stik?Hvor anvendes Colibri-stik i henhold til PICMG allerede med succes?Er der behov for et monteringsværktøj til håndtering af Colibri High Speed-stik?Leveres PICMG Colibri-stikene også i tape-and-reel-emballage?Er Colibri COM Express-stik UL-godkendte komponenter?Er ept-printkortstikene RoHS-kompatible?
Hvilke datahastigheder er Colibri SMT-stikene velegnede til?
Simuleringer med COM Express®-stikkonnektorsystemet Colibri® ved henholdsvis 8 og 10 Gbit/s viser en fremragende signalintegritet. Gennem videreudvikling og forbedringer af kontaktdesignet har det været muligt at udvide Colibri-stikkets højhastighedskapacitet til 25+ Gbit/s. Dermed er COM Express-stiksystemet det oplagte valg til din applikation ved høje dataoverførselshastigheder på 25 Gbit/s og derover.
Til hvilke højhastighedsapplikationer anvendes Colibri-stik?
Colibri High Speed-stik er særdeles velegnede til høje dataoverførselshastigheder og dermed til alle former for højhastighedsapplikationer. Herunder hører f.eks. COM Express- og Mezzanine-board-to-board-systemer med dataoverførselshastigheder til 10-Gigabit-Ethernet og PCI Express Gen3.
Hvor anvendes Colibri-stik i henhold til PICMG allerede med succes?
Colibri COM Express-stik findes blandt andet allerede inden for industriel automatisering, kiosk- og POS-systemer, medicinsk teknologi, måleteknologi, gaming, transportsektoren samt bygningsteknik.
Er der behov for et monteringsværktøj til håndtering af Colibri High Speed-stik?
Colibri-beholderens design giver tilstrækkelig sugeflade til sugepipetten og kræver derfor ingen ekstra påfyldningshjælp.
Også Colibri-pluggen kan påfyldes pålideligt med en smal sugepipette uden brug af ekstra påfyldningshjælp.
Leveres PICMG Colibri-stikene også i tape-and-reel-emballage?
Ja, Colibri SMT-stik leveres normalt i tape-and-reel-emballage, hvilket muliggør fuldautomatisk håndtering via pick-and-place. På forespørgsel er levering i bakkeemballage også mulig.
Er Colibri COM Express-stik UL-godkendte komponenter?
Ja, Colibri-stik fra ept er UL-godkendte komponenter i USA og Canada.
Er ept-printkortstikene RoHS-kompatible?
RoHS (Restriction of the use of certain Hazardous Substances) er direktivet om begrænsning af brugen af visse farlige stoffer i elektrisk og elektronisk udstyr.
Vi bekræfter, at Colibri-stik fra ept er i overensstemmelse med RoHS-direktivet 2011/65/EU. Du kan finde yderligere oplysninger under RoHS & REACH.
Udtalelser
Vi respekterer vores kunders ønske om diskretion og nævner derfor ikke kilder i det følgende.
Vi garanterer dog fuldt ud for disse udsagns ægthed.
Vi garanterer dog fuldt ud for disse udsagns ægthed.
Ved anvendelser med meget høje datahastigheder nåede Colibri 10 Gbit/s af og til sine grænser: Med det nye Plug 16+ fungerer overførsler af USB 3.1 Gen2-signaler nu imidlertid uden problemer.
For os var det afgørende, at COM Express-stik fra ept udviste de bedste værdier i øjediagrammerne (jitter, øjenhøjde og øjenbredde).
Ved at anvende Tape&Reel-emballagen til Colibri-stik har vi kunnet forlænge den autonome driftstid på bestykningsmaskinen og dermed reducere produktionsomkostningerne.
Til vores 10 Gbit/s-applikation har vi udelukkende godkendt Colibri-stik.
Først siden vi begyndte at bruge Colibri High Speed-stik har vi ikke længere haft nogen problemer med fugtning ved reflow-lodning.
Takket være tape-and-reel-emballagen til Colibri SMT-printkortstik er produktiviteten i vores produktion steget markant.
ept's support i forbindelse med implementeringen af Colibri-stik i vores produktion var fremragende. Vi følte os i gode hænder.
Hos ept er leveringssikkerheden for Colibri-stik garanteret. Det var utroligt vigtigt for os.
