Højdepunkter ved Zero8-stikket med ScaleX-teknologi
± 0,4 mm toleranceudligning i samlet tilstand
1,5 mm overlapningsområde i X- og Y-retningen
i Z-retningen
Højhastigheds-dataoverførsel med mindst 16+ Gbit/s
Egnet
til PCIe 4.0 og Industrial Ethernet. Ekstra signalbeskyttelse gennem afskærmning
Hvad er fordelene ved den nye ScaleX-teknologi?
Hvordan fungerer dobbeltsidet kontakt? Hvilke datahastigheder kan du opnå med Zero8-stik? Hvad er fordelen ved det lukkede afskærmningskoncept? Hvor fleksibelt kan du designe dine enheder med Zero8-stik? Du finder
svarene på dine spørgsmål i denne korte animationsfilm. Se den lige her (eller på YouTube)!
Funktioner ved 0,8 mm SMT-stik med ScaleX-teknologi
ScaleX – dette mærke står for dobbeltsidet, robust kontaktteknologi i et fleksibelt, skalerbart stik-system.
Vores fjederkontaktstik i Zero8-serien tilbyder en særlig pålidelig kontakt takket være ScaleX. Dermed er de særdeles velegnede til anvendelser i krævende industrielle områder. Selv vedvarende belastninger, som f.eks. vibrationer og stød, udgør ikke noget problem for de højkvalitative tyske stikforbindelser. Samtidig nyder De fuld fleksibilitet takket være skalerbarheden af board-to-board-stikforbindelserne.
Zero SMT-Socket
Oversigt over detaljerne
drejesikring
for korrekt forbindelse mellem Plug og Socket
Indføringsskråninger
til udligning af midter- og vinkelvinkelforskydning ved tilslutning
Boardlock
til en robust forbindelse til printkortet
kodestift
for korrekt placering af stikket på printkortet
Koplanaritet
til pålidelig lodning under bearbejdningen
meniskusdannelse
for høj stabilitet og belastbarhed af loddested

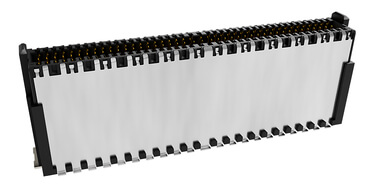

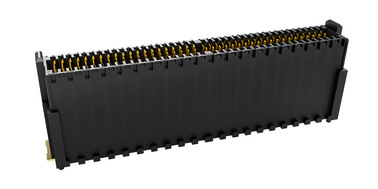

Zero SMT-Plug
Oversigt over detaljerne
Dobbeltsidet kontaktsystem
til pålidelig kontakt i industrielle miljøer (stød, vibrationer, temperaturcykler, skadelige gasser)
Glat kontaktflade
Kontaktfladerne på den homogene valsede side med højkvalitetsoverflader muliggør 500 stikcyklusser
Beskyttede kontakter
Den optimerede kontakt- og husgeometri mindsker risikoen for beskadigelse af kontakterne
Dataflow
HF-optimeret kontaktgeometri sikrer datahastigheder på 16 Gbit/s
afskærmning EMC
Dobbeltsidet afafskærmning sikrer høj elektromagnetisk kompatibilitet for optimal signalintegritet i industrielle miljøer
toleranceudligning
Høj pålidelighed takket være høj toleranceudligning
Kønsneutralt kontaktsystem: dobbeltsidet kontakt for maksimal kontaktsikkerhed ved SMT-stik
I modsætning til traditionelle SMD-stik, der etablerer kontakt via en knivkontakt og en fjederkontakt, har vores afskærmede Zero8-printstik både en knivkontakt og en fjederkontakt på hvert stikpar (stik eller hylster). Med denne pålidelige tilslutningsteknologi sikrer dette stik med 0,8 mm raster en dobbelt kontakt på en enkelt pin og skaber en høj redundans og dermed den højeste kontaktsikkerhed. Dermed sikrer det kønsneutrale kontaktsystem en sikker, robust og gastæt kontakt trods ydre påvirkninger som stød, vibrationer, termiske cyklusser og skadelige gasser. Den meget høje toleranceudligning på 0,4 mm i tilsluttet tilstand, som muliggøres af Zero8-stikforbindelsens kønsneutrale kontaktsystem, gør stikforbindelsen yderligere særligt skalerbar.
Isolationshusets geometri er desuden udformet således, at kontakterne forsvinder ned i isolationshuset og dermed er beskyttet, så det er næsten umuligt at beskadige kontakterne. Desuden forhindrer geometrien pålideligt, at kontakterne stikkes forkert sammen.
Fleksible afstandsklodser til printkort: De rigtige stik til alle behov
Vores stik til printkort er robuste og sikrer en høj toleranceudligning. Både under installationen og når de er tilsluttet, tilpasser SMT-stikkene sig til dine individuelle behov. Stikkene tilgiver endda villigt en forkert betjening. Uanset hvad du planlægger, kan du stole på Zero8-stikkene.

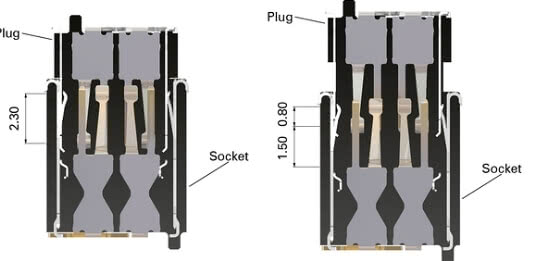

De flerpolede stik fra producenten ept behøver ikke at blive sat helt i. Takket være et indstiksområde på 2,3 mm passer ept-stikkene præcist ind i dine applikationer. Stik og stikdåse kan sættes variabelt inden for et område på 1,5 mm uden at det påvirker dataoverførslen. Afhængigt af behovet kan der opnås printpladeafstande fra 6,00 til 21,00 mm.
Ved at sætte stikket helt i indstikket opnås den mindst mulige afstand mellem printpladerne. For at opnå den størst mulige afstand skal stikket og stikdåsen kun skubbes 0,8 mm ind i hinanden. Denne kontaktflade er allerede tilstrækkelig til at sikre en hurtig og pålidelig forbindelse.

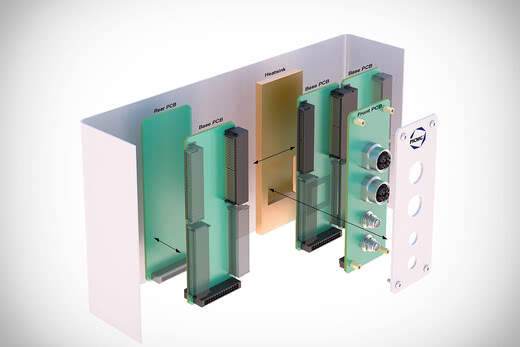

Zero8-printkortstik, specificeret i henhold til PICMG Modblox7
ModBlox7 beskriver grundspecifikationen for en modulær box-pc, der består af forskellige funktionelle komponenter, såsom CPU, strømforsyning og I/O'er. Denne nye, producentuafhængige standard giver brugerne mulighed for at realisere en bred vifte af enhedskombinationer i et modulært design takket være interoperable funktionelle enheder. PICMG® havde herved også til formål at reducere omkostningerne og fremme bæredygtighed. Den nye PICMG®-specifikation omfatter både mekanikken, de modulære funktionelle enheder samt den elektriske forbindelse via stik med foruddefineret pinout.
En Box-PC består af et kabinet, en eller to strømforsyningsenheder samt en eller to CPU'er med hver op til fire PCI-Express- og op til otte USB-baserede I/O'er. Hvert modul kan igen, afhængigt af enhedens kompleksitet, omfatte op til tre stablede printkort. Dimensionerne på Box-PC'en er fastlagt i både højde og dybde. Frontbredden varierer derimod afhængigt af antallet af enheder. Disse kan igen bestå af et eller flere såkaldte slots på 1,4 tommer. Tolv slots kan således række op til en maksimal bredde på 16,8 tommer. I en standard til modulær
enhedskonfiguration lægges der naturligvis særlig vægt på den elektriske og mekaniske forbindelse mellem de enkelte moduler ved hjælp af stikforbindelser. I overensstemmelse med anvendelsesbetingelserne for box-pc'erne er Zero8 et højhastighedsstik i SMT, der ikke kun udmærker sig ved en enorm robusthed ved installationen, men også ved høje tolerancer under drift samt en udtalt modstandsdygtighed over for ugunstige miljøforhold. Da det i nogle applikationer er nødvendigt at sikre driftssikkerhed gennem redundans ved hjælp af et yderligere stik, skal det desuden være muligt at anvende flere stik samtidigt på et printkort. Dette kræver en høj forskydningskompensation ved tilslutning samt tolerancer under drift. Alle disse egenskaber har printkortstikket Zero8.
Kortstik: EMC-afskærmning for optimal kvalitet i printkortforbindelser

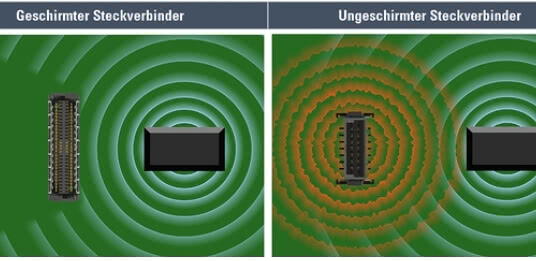

Jo større installationsdensiteten er, desto større er risikoen for gensidig elektromagnetisk interferens. For at forhindre dette anvendes stik med afskærmning, som sikrer bedre elektromagnetisk kompatibilitet (EMC). EMC er afgørende for, at elektriske komponenter og applikationer kan fungere uden forstyrrelser.
Vores Zero8 board-to-board-stik er kendetegnet ved dobbeltsidet afskærmning, hvilket sikrer optimale EMC-værdier. Dette garanterer en forstyrrelsesfri dataoverførsel i stort set alle miljøer. Det anvendte afskærmningsmateriale er specielt velegnet til komponenter med høje krav til elektromagnetisk kompatibilitet. Dermed garanteres en koblingsinduktans på maksimalt 10 picohenry. Det gør printkortstikene i Zero8-serien til det optimale valg til anvendelser inden for Industri 4.0 og Internet of Things.

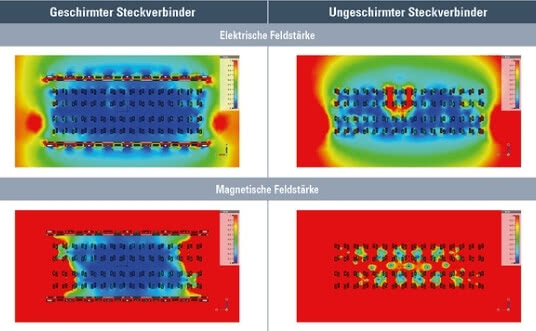

Det omfattende afskærmningskoncept leder pålideligt støjstrømme mod jordforbindelsen via de mange kontaktpunkter på begge printkort. Indflydelsen fra den elektriske og magnetiske feltstyrke på printkortstikene kan simuleres tydeligt ved hjælp af koblingsinduktansen. I det modsatte tilfælde, hvor stikket kunne fungere som støjkilde, beskyttes tilstødende komponenter og delkomponenter effektivt.

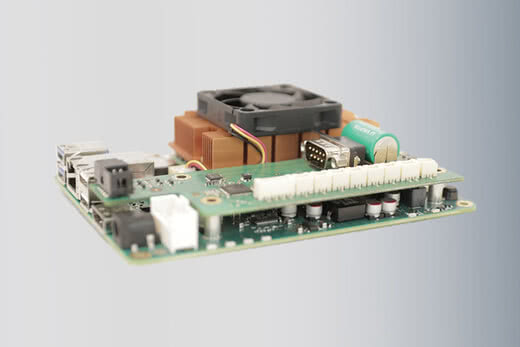

Vi fremstiller dine præcist tilpassede, individuelle stik til din anvendelse.

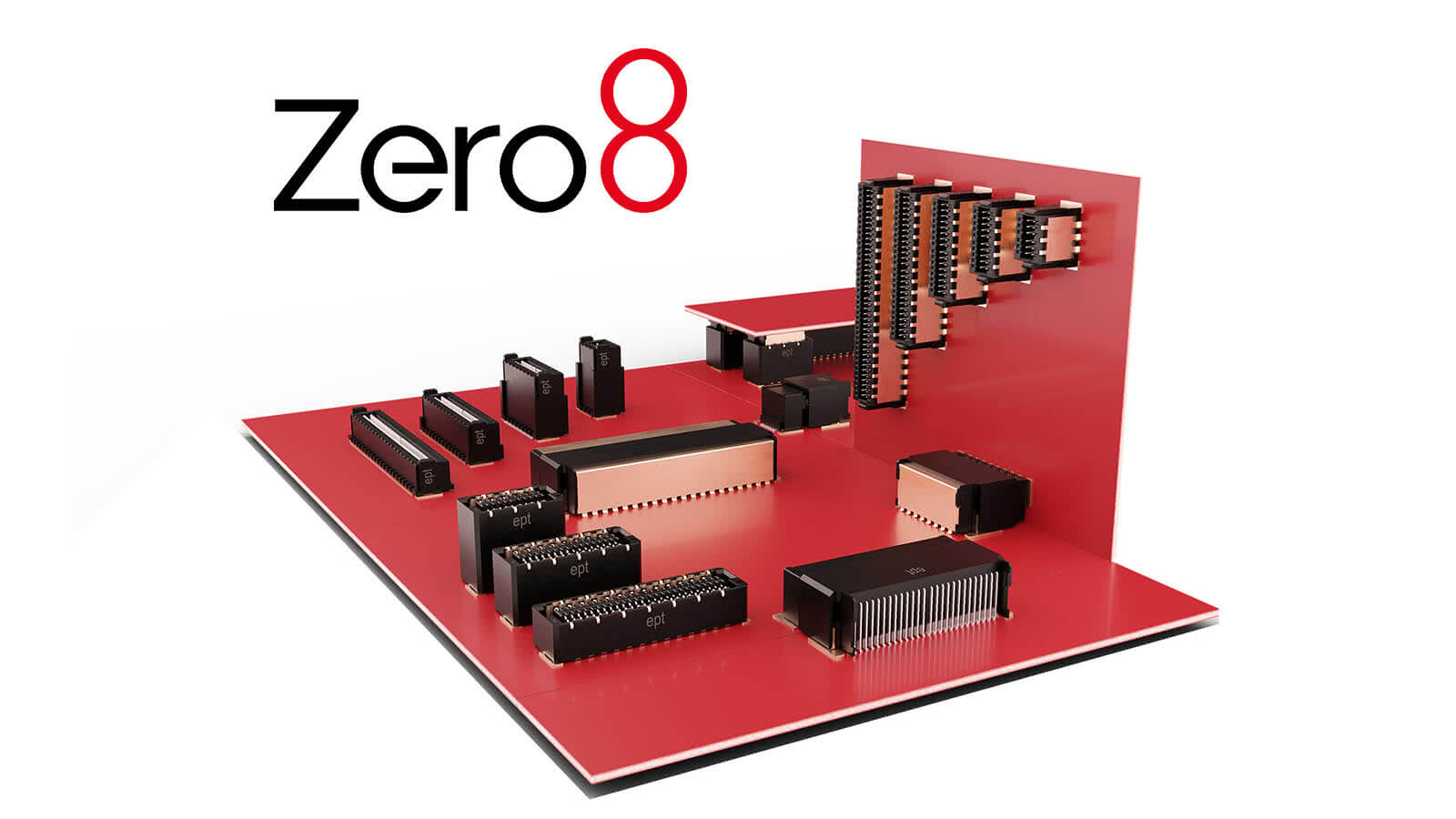

Zero8 SMT-printkortstik til industrielle anvendelser
Leder du efter et SMT-stik med afskærmning, der er robust og har pålidelige kontakter? Og helst også skalerbart til dine individuelle behov?
Vores produktfamilie af Zero8-printkortstik med 0,8 mm raster er udviklet til krævende industrielle anvendelser og tilbyder samtidig den højeste skalerbarhed.
Tilpas SMT-stikkets udformning, antal poler og stabelhøjde frit til dine individuelle krav. Vores printkortstik garanterer en dataoverførselshastighed på 16 Gbit/s. Printkortforbindelsen kan realiseres i parallel, vinkelret eller vandret form. Vi tilbyder stik og stikdåser i udførelserne low-, mid- og high-profile samt vinklede, og stikket er desuden også tilgængeligt i udførelsen x-high-profile.
Takket være de forskellige monteringshøjder kan du med Zero8 board-to-board-stik opnå afstand mellem printkort på 6,00 til 21,00 mm. ept-stikkene fås i udførelser med 12 til 80 poler. Men det er ikke alt: Du kan også vælge, om der skal være afskærmning eller ej! Skal begge sider af stikparret være afskærmet eller uafskærmet? Eller kun den ene side? Det er helt op til dig. Alle Zero8-stik er under alle omstændigheder indstikskompatible og kan kombineres frit, uanset om du vælger uafskærmede eller afskærmede stik.
Hvordan kan Zero8 SMT-printkortstik forarbejdes?På hvilke måder kan printkort forbindes med hinanden ved hjælp af Zero8 SMT-Steckverbindern?Hvilke strømtyper kan overføres med Zero8-stik?Hvad er det, der kendetegner det nye tilslutningskoncept?Hvad står ScaleX-teknologien for?Hvilke datahastigheder er Zero8 SMT-stik egnet til?Til hvilke anvendelser er den afskærmede variant velegnet?Kan Zero8's tilslutningskoncept udligne tolerancer i min anvendelse?
Hvordan kan Zero8 SMT-printkortstik forarbejdes?
Zero8-stikforbindelsessystemet forarbejdes ved hjælp af Surface Mount Technology (SMT) og loddes dermed direkte på printkort. stik leveres som standard i tape and reel-emballage, hvilket muliggør fuldautomatisk forarbejdning via pick-and-place. positioneringstap på undersiden af Zero8-stikkene garanterer en præcis positionering på printkortet. ept sikrer desuden en koplanaritet af kontakterne på maks. 0,1 mm for at sikre en processtabil lodning under forarbejdningen.
På hvilke måder kan printkort forbindes med hinanden ved hjælp af Zero8 SMT-Steckverbindern?
De forskellige typer i Zero8-stikfamilie muliggør sammenkobling af printkort i parallel opstilling med stakhøjder mellem 6 og 21 mm samt i vandret eller retvinklet opstilling.
Hvilke strømtyper kan overføres med Zero8-stik?
Takket være den højkvalitative kobberlegering med fremragende ledningsevne er det muligt at opnå op til 1,7 A ved en omgivelsestemperatur på 20 °C for en 50-polet stik. Disse værdier opnås normalt ved stik med et pitch på mindst 1,27 mm.
Hvad er det, der kendetegner det nye tilslutningskoncept?
Hvert stikpar (Plug eller Socket) indeholder både en knivkontakt og en hunkontakt. Denne dobbelte kontakt sikrer en pålidelig og gastæt forbindelse i industrielle miljøer og er modstandsdygtig over for ydre påvirkninger såsom stød, vibrationer, termiske cyklusser, skadelige gasser osv. Takket være kontakten på den homogene valseflade med højkvalitetsoverflader garanteres mindst 500 stikcyklusser, og slid på overfladen ved mikrobevægelser reduceres.
Hvad står ScaleX-teknologien for?
Teknologimærket ScaleX beskriver stikforbindelsessystemets skalerbarhed i anvendelsen og fordelene ved kontaktteknologien:
Pålidelige mekaniske og elektriske forbindelser takket være et dobbeltsidet kontaktsystem
Fleksibelt enhedsdesign: forskellige polantaler, typer og stakhøjder med stor »effektiv indstikslængde«
Variabilitet: board-to-board-stik i afskærmede og uafskærmede udførelser
Robusthed: Forbindelsesteknologi til høj »toleranceudligning« og beskyttelse af kontakterne
. Datahastigheder op til 16 Gbit/s: valgfrit med lukket afskærmningskoncept for høj EMC-beskyttelse
Hvilke datahastigheder er Zero8 SMT-stik egnet til?
Simuleringer med Zero8-stiksystemet ved 16 Gbit/s viser en fremragende signalintegritet. S-parameter kan stilles til rådighed til dine applikationssimuleringer. Du er velkommen til at kontakte os herom på sales@ept.de
Til hvilke anvendelser er den afskærmede variant velegnet?
Afskærmningskonceptet sikrer optimal elektromagnetisk kompatibilitet (EMC) ved industriel anvendelse og er velegnet til alle enheder med intern højhastighedsoverførsel, der klassificeres som støjkilde og/eller støjdræn: frekvensomformere, strømforsyninger, UPS-anlæg, elektriske drev, koblingsudstyr, styringer, IO-systemer, medicinsk udstyr, måleteknik, kommunikationsanlæg, netværksteknik, sensorer, videooverførselsudstyr.
Kan Zero8's tilslutningskoncept udligne tolerancer i min anvendelse?

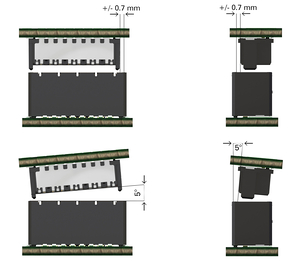

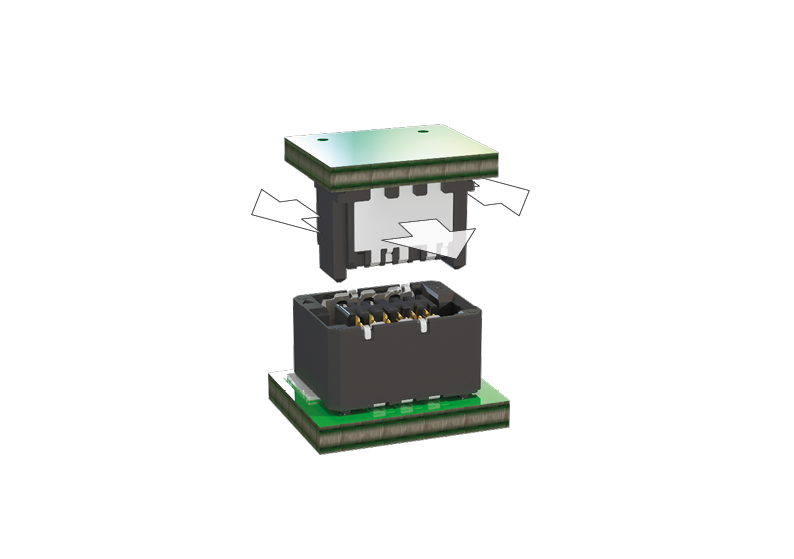

Det nyudviklede tilslutningskoncept sikrer en høj toleranceudligning (vinkelforskydning (vinkelforskydning) op til 5°, midterforskydning (radial forskydning) på ± 0,7 mm) under installationen og udligner også i tilsluttet tilstand enhedsrelaterede tolerancer på ± 0,4 mm i x- og y-retningen samt 1,5 mm i z-retningen.
