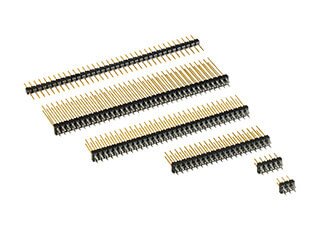

VarPol stik- og bøsningsliste
VarPol-stift- og hunstik fra ept tilbyder en lang række muligheder for at forbinde printplader med hinanden. 1-rækket eller 2-rækket, variabelt antal kontakter, forskellige termineringslængder, lige eller vinklet – valget er dit! Derudover kan stikbenene sættes sammen uden mellemrum.
Den gennemprøvede Tcom press®- press-fit-zone giver dig desuden mulighed for at undgå loddeprocessen og dermed opnå en væsentligt højere kontaktsikkerhed.
Den gennemprøvede Tcom press®- press-fit-zone giver dig desuden mulighed for at undgå loddeprocessen og dermed opnå en væsentligt højere kontaktsikkerhed.
Funktioner
- Stort udvalg af kontakt- og termineringslængder
- Valg af ydeevneniveauer: 50 og 250 stikcyklusser
- Stikrækker kan
- sættes sammen Enkel og omkostningseffektiv forarbejdning
- press-fit-zone i Tcom press®
- VarPol-fjeder også i loddeudførelse
- Vinklet og lige, 1-rækket og 2-rækket
Anvendelser
- Afstand mellem printkort på 11,45 mm til 35,45 mm –
- eliminering af loddeprocessen ved hjælp af pressamling
VarPol: Oversigt
Filtre

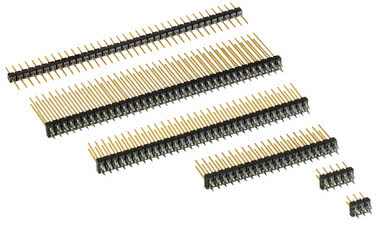

stiftliste, lige

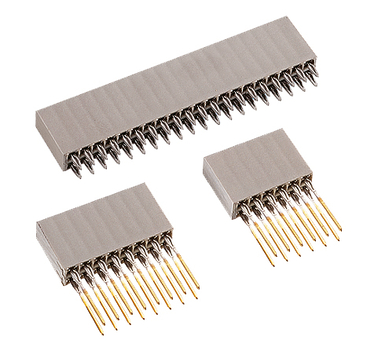

Fjederlister
VarPol-kontaktliste, 2-rækket Vare nr. 962-40nn2-12
Kvalitetsklasse 3, Lodningsteknik, Tilslutningslængde 12,2 mm, Antal poler 2–108 (antal poler pr. række svarer til »nn« i varenummeret), 2-rækket
Parallel
Retvinklet
Loddet gennemgående hulbelægning
VarPol-kontaktliste, 2-rækket Vare nr. 962-40nn6-12
Kvalitetsklasse 2, Lodningsteknik, Tilslutningslængde 12,2 mm, Antal poler 2–108 (antal poler pr. række svarer til »nn« i varenummeret), 2-rækket
Parallel
Retvinklet
Loddet gennemgående hulbelægning
VarPol-kontaktliste, 1-rækket Vare nr. 961-40nn2-03
Kvalitetsklasse 3, Lodningsteknik, Tilslutningslængde 3,4 mm, Antal poler: 2–36 (antal poler pr. række svarer til »nn« i varenummeret), 1-rækket
Parallel
Retvinklet
Loddet gennemgående hulbelægning
VarPol-kontaktliste, 1-rækket Vare nr. 961-40nn2-12
Kvalitetsklasse 3, Lodningsteknik, Tilslutningslængde 12,2 mm, Antal poler: 2–36 (antal poler pr. række svarer til »nn« i varenummeret), 1-rækket
Parallel
Retvinklet
Loddet gennemgående hulbelægning
VarPol-kontaktliste, 1-rækket Vare nr. 961-40nn6-03
Kvalitetsklasse 2, Lodningsteknik, Tilslutningslængde 3,4 mm, Antal poler: 2–36 (antal poler pr. række svarer til »nn« i varenummeret), 1-rækket
Parallel
Retvinklet
Loddet gennemgående hulbelægning
VarPol-kontaktliste, 1-rækket Vare nr. 961-40nn6-12
Kvalitetsklasse 2, Lodningsteknik, Tilslutningslængde 12,2 mm, Antal poler: 2–36 (antal poler pr. række svarer til »nn« i varenummeret), 1-rækket
Parallel
Retvinklet
Loddet gennemgående hulbelægning
VarPol-kontaktliste, 1-rækket Vare nr. 961-60nn2-03
Kvalitetsklasse 3, Press-fit-teknologi, Tilslutningslængde 3,4 mm, Antal poler: 2–36 (antal poler pr. række svarer til »nn« i varenummeret), 1-rækket
Parallel
Retvinklet
Press-fit-teknologi
VarPol-kontaktliste, 1-rækket Vare nr. 961-60nn2-07
Kvalitetsklasse 3, Press-fit-teknologi, Tilslutningslængde 8,05 mm, Antal poler: 2–36 (antal poler pr. række svarer til »nn« i varenummeret), 1-rækket
Parallel
Retvinklet
Press-fit-teknologi
VarPol-kontaktliste, 1-rækket Vare nr. 961-60nn2-12
Kvalitetsklasse 3, Press-fit-teknologi, Tilslutningslængde 12,2 mm, Antal poler: 2–36 (antal poler pr. række svarer til »nn« i varenummeret), 1-rækket
Parallel
Retvinklet
Press-fit-teknologi
VarPol-kontaktliste, 1-rækket Vare nr. 961-60nn2-17
Kvalitetsklasse 3, Press-fit-teknologi, Tilslutningslængde 17 mm, Antal poler: 2–36 (antal poler pr. række svarer til »nn« i varenummeret), 1-rækket
Parallel
Retvinklet
Press-fit-teknologi
VarPol-kontaktliste, 1-rækket Vare nr. 961-60nn6-03
Kvalitetsklasse 2, Press-fit-teknologi, Tilslutningslængde 3,4 mm, Antal poler: 2–36 (antal poler pr. række svarer til »nn« i varenummeret), 1-rækket
Parallel
Retvinklet
Press-fit-teknologi
VarPol-kontaktliste, 1-rækket Vare nr. 961-60nn6-07
Kvalitetsklasse 2, Press-fit-teknologi, Tilslutningslængde 8,05 mm, Antal poler: 2–36 (antal poler pr. række svarer til »nn« i varenummeret), 1-rækket
Parallel
Retvinklet
Press-fit-teknologi
VarPol-kontaktliste, 1-rækket Vare nr. 961-60nn6-12
Kvalitetsklasse 2, Press-fit-teknologi, Tilslutningslængde 12,2 mm, Antal poler: 2–36 (antal poler pr. række svarer til »nn« i varenummeret), 1-rækket
Parallel
Retvinklet
Press-fit-teknologi
VarPol-kontaktliste, 1-rækket Vare nr. 961-60nn6-17
Kvalitetsklasse 2, Press-fit-teknologi, Tilslutningslængde 17 mm, Antal poler: 2–36 (antal poler pr. række svarer til »nn« i varenummeret), 1-rækket
Parallel
Retvinklet
Press-fit-teknologi
VarPol-kontaktliste, 2-rækket Vare nr. 962-40nn2-03
Kvalitetsklasse 3, Lodningsteknik, Tilslutningslængde 3,4 mm, Antal poler 2–108 (antal poler pr. række svarer til »nn« i varenummeret), 2-rækket
Parallel
Retvinklet
Loddet gennemgående hulbelægning
VarPol-kontaktliste, 2-rækket Vare nr. 962-40nn6-03
Kvalitetsklasse 2, Lodningsteknik, Tilslutningslængde 3,4 mm, Antal poler 2–108 (antal poler pr. række svarer til »nn« i varenummeret), 2-rækket
Parallel
Retvinklet
Loddet gennemgående hulbelægning
VarPol-kontaktliste, 2-rækket Vare nr. 962-60nn2-03
Kvalitetsklasse 3, Press-fit-teknologi, Tilslutningslængde 3,4 mm, Antal poler 2–108 (antal poler pr. række svarer til »nn« i varenummeret), 2-rækket
Parallel
Retvinklet
Press-fit-teknologi
VarPol-kontaktliste, 2-rækket Vare nr. 962-60nn2-07
Kvalitetsklasse 3, Press-fit-teknologi, Tilslutningslængde 8,05 mm, Antal poler 2–108 (antal poler pr. række svarer til »nn« i varenummeret), 2-rækket
Parallel
Retvinklet
Press-fit-teknologi
VarPol-kontaktliste, 2-rækket Vare nr. 962-60nn2-12
Kvalitetsklasse 3, Press-fit-teknologi, Tilslutningslængde 12,2 mm, Antal poler 2–108 (antal poler pr. række svarer til »nn« i varenummeret), 2-rækket
Parallel
Retvinklet
Press-fit-teknologi
VarPol-kontaktliste, 2-rækket Vare nr. 962-60nn2-17
Kvalitetsklasse 3, Press-fit-teknologi, Tilslutningslængde 17 mm, Antal poler 2–108 (antal poler pr. række svarer til »nn« i varenummeret), 2-rækket
Parallel
Retvinklet
Press-fit-teknologi
VarPol-kontaktliste, 2-rækket Vare nr. 962-60nn6-03
Kvalitetsklasse 2, Press-fit-teknologi, Tilslutningslængde 3,4 mm, Antal poler 2–108 (antal poler pr. række svarer til »nn« i varenummeret), 2-rækket
Parallel
Retvinklet
Press-fit-teknologi
VarPol-kontaktliste, 2-rækket Vare nr. 962-60nn6-07
Kvalitetsklasse 2, Press-fit-teknologi, Tilslutningslængde 8,05 mm, Antal poler 2–108 (antal poler pr. række svarer til »nn« i varenummeret), 2-rækket
Parallel
Retvinklet
Press-fit-teknologi
VarPol-kontaktliste, 2-rækket Vare nr. 962-60nn6-12
Kvalitetsklasse 2, Press-fit-teknologi, Tilslutningslængde 12,2 mm, Antal poler 2–108 (antal poler pr. række svarer til »nn« i varenummeret), 2-rækket
Parallel
Retvinklet
Press-fit-teknologi
VarPol-kontaktliste, 2-rækket Vare nr. 962-60nn6-17
Kvalitetsklasse 2, Press-fit-teknologi, Tilslutningslængde 17 mm, Antal poler 2–108 (antal poler pr. række svarer til »nn« i varenummeret), 2-rækket
Parallel
Retvinklet
Press-fit-teknologi
stiftliste 90°
Tilbehør
VarPol-ledelsesorgan Vare nr. 962-17nn2/1
for polantal 2–108, Styrestang til Varpol-fjederlister
Andre antal stolper? Andre stabelhøjder? Alternative kontaktbelægninger? Skræddersyede varianter? Efterslæbende kontakter?
Funktioner
VarPol-stift- og hunstik-listerne tilbyder en lang række muligheder: De fås i en- eller to-rækket udførelse samt med variabel polantal fra 2 til 108 kontakter. Alle listernes type er desuden optimeret, så de kan sættes sammen uden mellemrum. Mange forskellige termineringslængder på op til 25 mm gør det muligt at stable printkort med printkortafstande fra 11,45 mm til 35,45 mm. Stiftlistene fås desuden også i en 90°-vinkel (vinklet), så der ud over parallelle også kan oprettes retvinklede forbindelser. Derudover kan du for alle VarPol-produkter vælge mellem to ydeevneniveauer, der garanterer en levetid på henholdsvis 50 eller 250 stikcyklusser.
Oversigt over detaljerne
2,54 mm
Oversigt over detaljerne
2,54 mm
fra 5,2 mm til 25 mm
fra 3,4 mm til 11 mm
Et yderligere plus er den enkle og omkostningseffektive forarbejdning ved hjælp af press-fit-teknologi. Stik- og hunstik-listerne er udstyret med den gennemprøvede Tcom press®-press-fit-zone og kan dermed presses sammen uden lodning. Ved indpressningen opstår der en gastæt og vibrationsbestandig forbindelse, hvilket gør VarPol-produkterne til den optimale printkortforbinder til pålidelige mekaniske og elektriske forbindelser, selv i et barskt miljø. ept tilbyder de passende monteringsværktøjer til stift- og hunstik-listerne, hvilket gør indpressningen utrolig enkel og processikker. Ved større printkortafstande understøtter ekstra stiftfører kontaktføringen og fungerer som optimal stabilisering af de indpressede stiftlister.
Stabling med VarPol
Med VarPol-stik- og bøsningsliste i »press-fit-teknologi« kan printkort forbindes parallelt med hinanden på utallige måder:
- printkortafstand (afstand mellem printplader) fra 11,45 mm til 35,45 mm takket være forskellige termineringslængder på stiftliste (stiftliste) i
- 1 eller 2 rækker
- Antallet af kontakter kan vælges frit (ubegrænset opad, da stik kan række op efter hinanden uden tab af pitch)
- Overgangszone mulig
- hunstik (fjederliste) i lodde- eller press-fit-teknologi.
Forbindelsen mellem stikket og printkortet ved hjælp af »press-fit-teknologi« muliggør en yderst robust og holdbar forbindelse. Højkvalitets press-fit-forbindelser, som f.eks. med Tcom press® fra ept, har påvist bedre kontaktsikkerhed end loddeforbindelser. Den »koldsvejsning«, der opstår ved indpressningen mellem kontakten og hullet i printkortet, er mekanisk meget stabil og elektrisk af høj kvalitet. Bearbejdningen med de relevante værktøjer, som ept tilbyder, er utrolig enkel og proces sikker.
Desuden er det muligt at stable flere printplader oven på hinanden ved at anvende hunstik med passende tilslutningskontakter. Her kan der opnås printkortafstande mellem 11,45 mm og 19,35 mm. Anvendelsen af en stiftfører på undersiden af det øverste printkort understøtter desuden en stabil kontaktføring og forhindrer dermed forkert tilslutning.
Ud over den parallelle forbindelse af printkort giver vinklede stiftlister mulighed for at realisere retvinklede forbindelser – og det med samme fleksibilitet og pålidelighed.
Desuden er det muligt at stable flere printplader oven på hinanden ved at anvende hunstik med passende tilslutningskontakter. Her kan der opnås printkortafstande mellem 11,45 mm og 19,35 mm. Anvendelsen af en stiftfører på undersiden af det øverste printkort understøtter desuden en stabil kontaktføring og forhindrer dermed forkert tilslutning.
Ud over den parallelle forbindelse af printkort giver vinklede stiftlister mulighed for at realisere retvinklede forbindelser – og det med samme fleksibilitet og pålidelighed.
System: VarPol-fjederstikhunstik / VarPol-stiftliste
Forskel maks. 1,55
Forskel maks. 1,7
Forskel maks. 3,2
(brug helst 972-nn010-yx)
Forskel maks. 4,0
Forskel maks. 4,0
Forskel maks. 4,0
Forskel maks. 4,0
Forskel maks. 4,0
System: VarPol-fjederstikhunstik / VarPol-fjederstikhunstik med lange stik
Forskel maks. 2,95
Forskel maks. 1,7
PC/104
Forskel maks. 4,0
Tilgængelighed
»ept garanterer sine kunder, at VarPol-stik- og hunstik i pitch 2,54 mm altid vil være tilgængelige. Hardwareudviklere i alle brancher har i årevis sværget til disse lister, som gør det muligt at forbinde printkort pålideligt og yderst fleksibelt eller at tilslutte kabler til printkortet.«
FAQ: Spørgsmål og svar om VarPol-stik- og buksepaneler
Kan man med VarPol-stik- og fjerlister opnå individuelle afstand mellem printpladerne? Findes der stiftfører til VarPol-stift- og hunstik?Kan VarPol-stift- og hunstik fra ept sættes sammen i række?
Kan man med VarPol-stik- og fjerlister opnå individuelle afstand mellem printpladerne?
Med VarPol-stift- og -hunstik kan man opnå printkortafstande fra 11,45 mm til 35,45 mm.
Findes der stiftfører til VarPol-stift- og hunstik?
VarPol-stiftfører fås som tilbehør til polantal fra 2 til 104.
Kan VarPol-stift- og hunstik fra ept sættes sammen i række?
ept kan sikre problemfri sammenkobling af VarPol-stikrækker.
