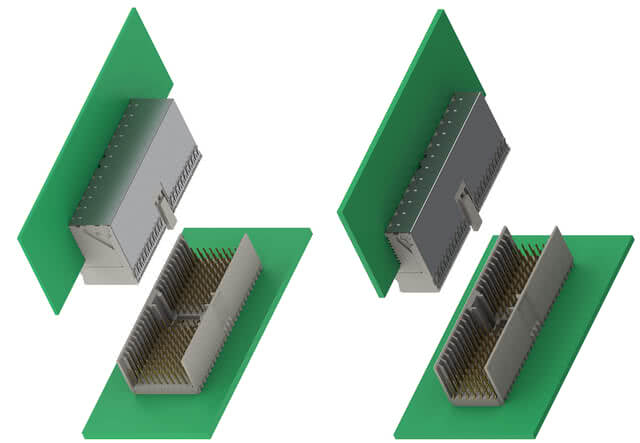

Stik med fast stikben IEC 61076-4-101, 2 mm raster
Høj kontaktdensitet: Den hardmetriske stikserie hm2.0 er udviklet i overensstemmelse med den internationale standard IEC 61076-4-101. Det afskærmede stik med 2,0 mm raster er velegnet til applikationer, der kræver høj kontaktdensitet og pålidelighed. Stiksystemet er derfor meget populært inden for backplane-området. Standardiseringen sikrer stikkets kompatibilitet på tværs af forskellige producenter.
Funktioner
- Stort udvalg af udformninger
- Modulære stik med 2 mm-raster
- 5 eller 8 signalrækker
- 12 forskellige stiftlængder Mulighed
- for individuel
- konfiguration Fås med eller
- uden afskærmning Datahastigheder på op til 3,
- 125 Gbit/s Robust design
- Tilbehør såsom afskærmninger og kodninger
Anvendelser
- Telekommunikation
- Netværkssystemer
- CompactPCI
- Medicinsk teknologi
- Industrielle computere (IPC)
hm2.0: Oversigt
Filtre
Fjederlister

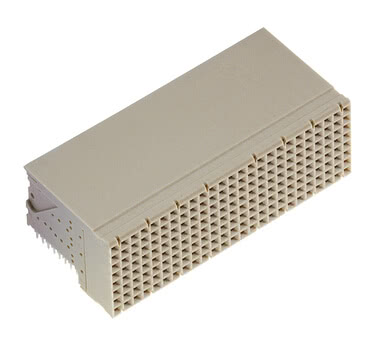

hm2.0 stikprofil, type E Vare nr. 246-21300-15
Antal poler: 200, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, fås med og uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type A Vare nr. 244-11000-15
Antal poler: 110, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type A Vare nr. 244-11300-15
Antal poler: 110, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, med afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type A Vare nr. 244-11305-15
Antal poler: 90, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, med afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type A Vare nr. 244-11306-15
Antal poler: 90, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, med afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type AB25 Vare nr. 244-61000-15
Antal poler: 125, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type AB25 Vare nr. 244-61300-15
Antal poler: 125, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, med afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

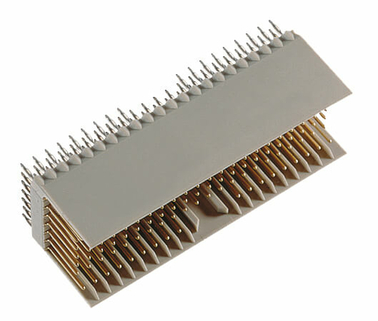

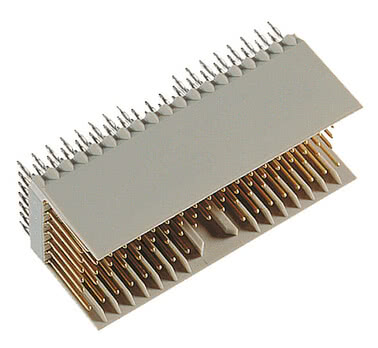

hm2.0 stikrække, type AB19 Vare nr. 244-63000-15
Antal poler: 95, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikrække, type AB19 Vare nr. 244-63300-15
Antal poler: 95, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, med afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type AB22 Vare nr. 244-62000-15
Antal poler: 110, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type AB22 Vare nr. 244-62300-15
Antal poler: 110, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, med afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

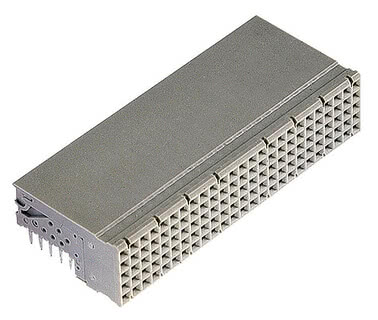

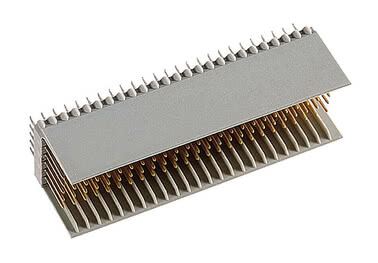

hm2.0 stikprofil, type B25 Vare nr. 244-21000-15
Antal poler: 125, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type B25 Vare nr. 244-21300-15
Antal poler: 125, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, med afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

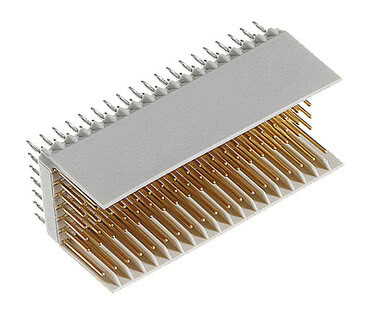

hm2.0 stikprofil, type B19 Vare nr. 244-23000-15
Antal poler: 95, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type B19 Vare nr. 244-23300-15
Antal poler: 95, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, med afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

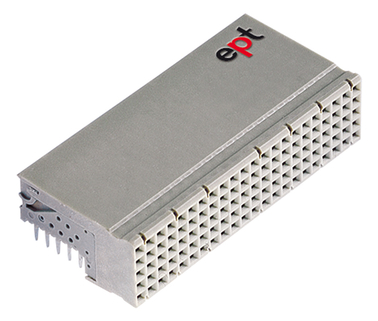

hm2.0 stikprofil, type B22 Vare nr. 244-22000-15
Antal poler: 110, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type B22 Vare nr. 244-22300-15
Antal poler: 110, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, med afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type C Vare nr. 244-31000-15
Antal poler: 55, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type C Vare nr. 244-31300-15
Antal poler: 55, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, med afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

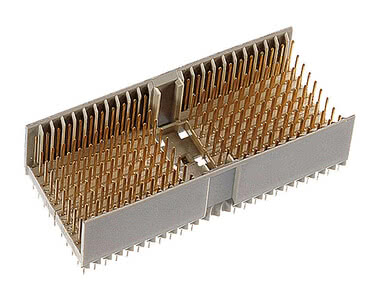

hm2.0 stikprofil, type D Vare nr. 246-11000-15
Antal poler: 176, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, fås med og uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type D Vare nr. 246-11300-15
Antal poler: 176, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, fås med og uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

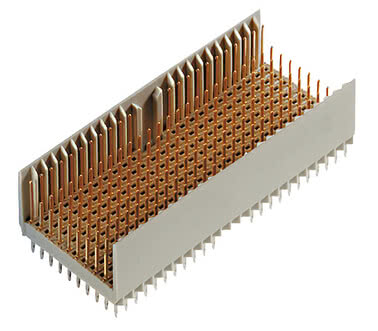

hm2.0 stikprofil, type DE Vare nr. 246-61000-15
Antal poler: 200, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, fås med og uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type DE Vare nr. 246-61300-15
Antal poler: 200, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, fås med og uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

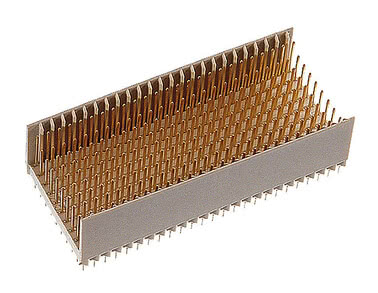

hm2.0 stikprofil, type E Vare nr. 246-21000-15
Antal poler: 200, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, fås med og uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

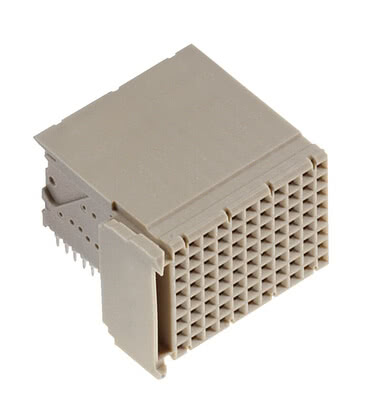

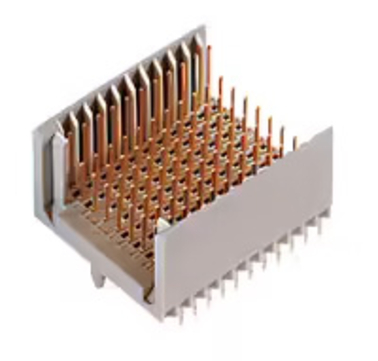

hm2.0 stikprofil, type F Vare nr. 246-31000-15
Antal poler: 88, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, fås med og uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type F Vare nr. 246-31300-15
Antal poler: 88, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, fås med og uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikprofil, type L Vare nr. 244-51000
til printplader med en tykkelse på mindst 1,44 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
Kraft
hm2.0 stikprofil, type N Vare nr. 244-52000
til printplader med en tykkelse på mindst 1,44 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
Kraft
hm2.0 stikprofil, type A15 Vare nr. 244-13000-15
Antal poler: 60, Tilslutningslængde 2,9 mm, til printplader med en tykkelse på mindst 1,44 mm, uden afskærmning, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
Stikdåser
hm2.0 stikdåse, type C Vare nr. 243-31320-15
Antal poler: 77, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type M Vare nr. 243-41010-15
Antal poler: 55, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
Kraft
hm2.0 stikdåse, type M Vare nr. 243-41310-15
Antal poler: 77, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
Kraft
hm2.0 stikdåse, type A Vare nr. 243-11010-15
Antal poler: 110, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type A Vare nr. 243-11310-15
Antal poler: 154, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type A Vare nr. 243-11322-15
Antal poler: 154, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type A Vare nr. 243-11323-15
Antal poler: 100, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type A Vare nr. 243-11360-15F
Antal poler: 154, Tilslutningslængde 14,5 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type A Vare nr. 243-11709-15F
Antal poler: 100, Tilslutningslængde 16 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type A Vare nr. 243-11710-15F
Antal poler: 154, Tilslutningslængde 16 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type A Vare nr. 243-11715-15F
Antal poler: 154, Tilslutningslængde 16 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type A Vare nr. 243-11734-15F
Antal poler: 154, Tilslutningslængde 14,5 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, model AB25 Vare nr. 243-61010-15
Antal poler: 125, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, model AB25 Vare nr. 243-61310-15
Antal poler: 169, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, model AB25 Vare nr. 243-61320-15
Antal poler: 169, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, model AB25 Vare nr. 243-61360-15F
Antal poler: 169, Tilslutningslængde 14,5 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

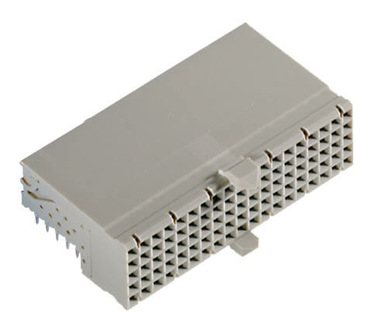

hm2.0 stikdåse, model AB19 Vare nr. 243-63010-15
Antal poler: 95, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, model AB19 Vare nr. 243-63310-15
Antal poler: 127, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, model AB19 Vare nr. 243-63320-15
Antal poler: 127, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, model AB19 Vare nr. 243-63360-15F
Antal poler: 127, Tilslutningslængde 14,5 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

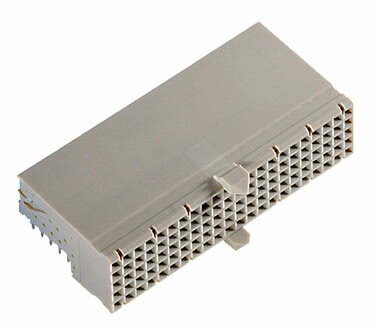

hm2.0 stikdåse, model AB22 Vare nr. 243-62010-15
Antal poler: 110, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, model AB22 Vare nr. 243-62310-15
Antal poler: 146, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, model AB22 Vare nr. 243-62320-15
Antal poler: 146, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, model AB22 Vare nr. 243-62360-15F
Antal poler: 146, Tilslutningslængde 14,5 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B25 Vare nr. 243-21010-15
Antal poler: 125, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B25 Vare nr. 243-21020-15
Antal poler: 125, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B25 Vare nr. 243-21310-15
Antal poler: 175, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B25 Vare nr. 243-21320-15
Antal poler: 175, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

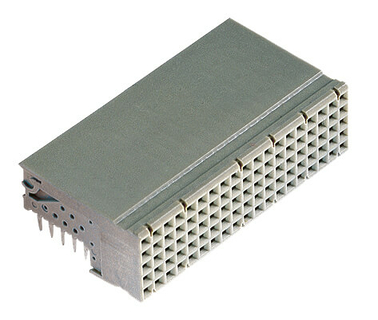

hm2.0 stikdåse, type B19 Vare nr. 243-23310-15
Antal poler: 95, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B19 Vare nr. 243-23320-15
Antal poler: 133, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B19 Vare nr. 243-23360-15F
Antal poler: 133, Tilslutningslængde 14,5 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B19 Vare nr. 243-23361-15F
Antal poler: 133, Tilslutningslængde 14,5 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B19 Vare nr. 243-23371-15F
Antal poler: 133, Tilslutningslængde 16 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B19 Vare nr. 243-23700-15F
Antal poler: 133, Tilslutningslængde 16 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B19 Vare nr. 243-23716-15F
Antal poler: 133, Tilslutningslængde 14,5 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B22 Vare nr. 243-22310-15
Antal poler: 154, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B22 Vare nr. 243-22311-15
Antal poler: 154, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B22 Vare nr. 243-22312-15
Antal poler: 132, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B22 Vare nr. 243-22320-15
Antal poler: 154, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B22 Vare nr. 243-22351-15F
Antal poler: 132, Tilslutningslængde 14,5 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B22 Vare nr. 243-22360-15F
Antal poler: 154, Tilslutningslængde 14,5 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B22 Vare nr. 243-22361-15F
Antal poler: 154, Tilslutningslængde 14,5 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B22 Vare nr. 243-22371-15F
Antal poler: 154, Tilslutningslængde 16 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type B22 Vare nr. 243-22734-15F
Antal poler: 154, Tilslutningslængde 14,5 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

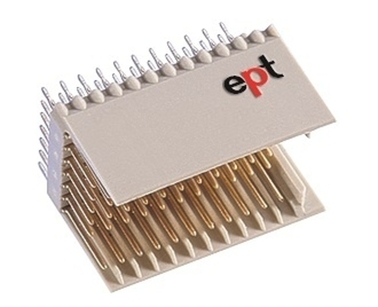

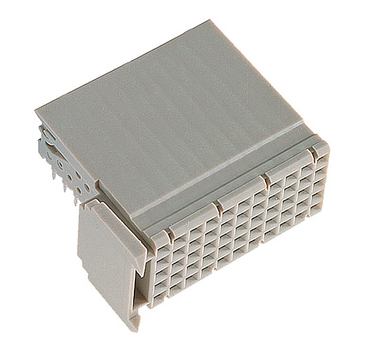

hm2.0 stikdåse, type C Vare nr. 243-31010-15
Antal poler: 55, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type C Vare nr. 243-31020-15
Antal poler: 55, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type C Vare nr. 243-31310-15
Antal poler: 77, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

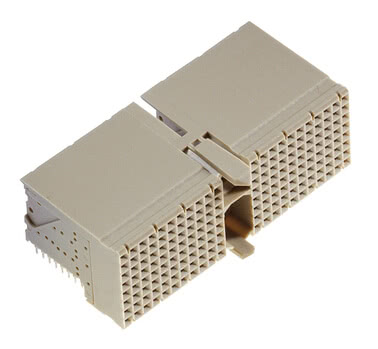

hm2.0 stikdåse, type D Vare nr. 245-11010-15
Antal poler: 176, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type D Vare nr. 245-11310-15
Antal poler: 220, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

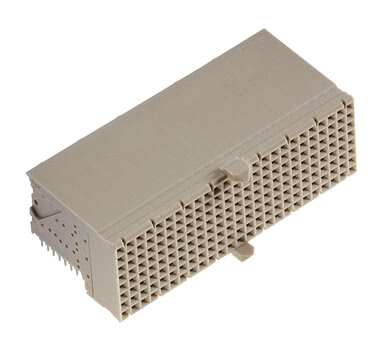

hm2.0 stikdåse, type DE Vare nr. 245-61010-15
Antal poler: 200, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type DE Vare nr. 245-61310-15
Antal poler: 244, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type E Vare nr. 245-21010-15
Antal poler: 200, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type E Vare nr. 245-21310-15
Antal poler: 250, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type F Vare nr. 245-31010-15
Antal poler: 88, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type F Vare nr. 245-31310-15
Antal poler: 110, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

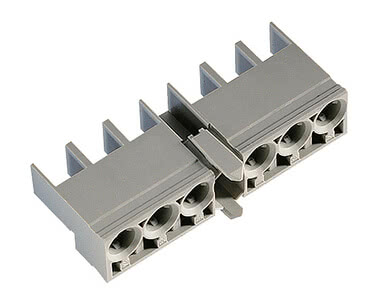

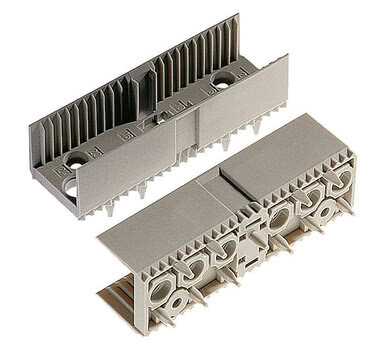

hm2.0 stikdåse, type L Vare nr. 243-51000
til printplader med en tykkelse på mindst 1,44 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
Kraft

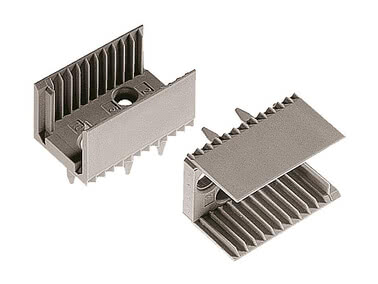

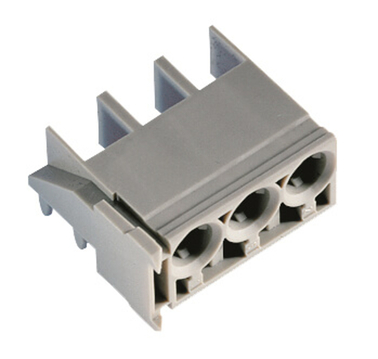

hm2.0 stikdåse, type N Vare nr. 243-52000
til printplader med en tykkelse på mindst 1,44 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
Kraft
hm2.0 stikdåse, type A15 Vare nr. 243-13010-15
Antal poler: 60, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type A15 Vare nr. 243-13020-15
Antal poler: 60, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 stikdåse, type A15 Vare nr. 243-13310-15
Antal poler: 84, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

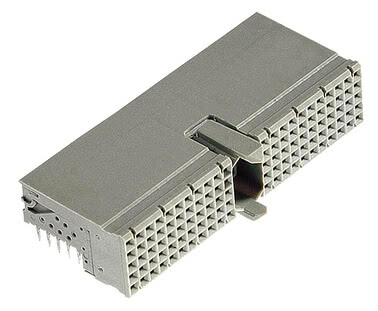

hm2.0 stikdåse, type A Vare nr. 243-11321-15
Antal poler: 154, Tilslutningslængde 3,7 mm, til printpladetykkelse > 2,2 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi

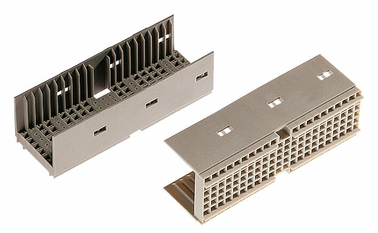

Tilbehør
hm2.0 nedre afskærmningsplade, type D Vare nr. 246-11600-1
22 kontakter, Tilslutningslængde 3,4 mm, til printplader med en tykkelse på mindst 1,44 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 Kodningsindsats med stikben Vare nr. 244-8011
til hm-fjederskinner, Nøddebrun RAL 8011
Retvinklet
hm2.0 Kodningsindsats med stikben Vare nr. 244-8012
til hm-fjederskinner, Jordbærrød RAL 3018, Telefoni-specifikation
Retvinklet
hm2.0 Kodningsindsats med stikben Vare nr. 244-8013
til hm-fjederskinner, Blå-lilla RAL 4005
Retvinklet
hm2.0 Kodningsindsats med stikben Vare nr. 244-8014
til hm-fjederskinner, Strålende blå RAL 5007, 5,0 V cPCI
Retvinklet
hm2.0 Kodningsindsats med stikben Vare nr. 244-8021
til hm-fjederskinner, Resedagrøn RAL 6011
Retvinklet
hm2.0 Kodningsindsats med stikben Vare nr. 244-8031
til hm-fjederskinner, Kadmiumgul RAL 1021, 3,3 V cPCI
Retvinklet
hm2.0 Kodningsindsats med stikben Vare nr. 244-8032
til hm-fjederskinner, Skifergrå RAL 7015
Retvinklet
hm2.0 Kodningsindsats med stikben Vare nr. 244-8033
til hm-fjederskinner, Stålblå RAL 5011
Retvinklet
hm2.0 Kodningsindsats med stikben Vare nr. 244-8034
til hm-fjederskinner, Pastellorange RAL 2003
Retvinklet
hm2.0 Kodningsindsats med stikben Vare nr. 244-8041
til hm-fjederskinner, Okerfarvet RAL 1024
Retvinklet
hm2.0 Kodningsindsats til knivliste Vare nr. 243-8011
til hm-stikdåser, Nøddebrun RAL 8011
Retvinklet
hm2.0 Kodningsindsats til knivliste Vare nr. 243-8012
til hm-stikdåser, Jordbærrød RAL 3018, Telefoni-specifikation
Retvinklet
hm2.0 Kodningsindsats til knivliste Vare nr. 243-8013
til hm-stikdåser, Blå-lilla RAL 4005
Retvinklet
hm2.0 Kodningsindsats til knivliste Vare nr. 243-8014
til hm-stikdåser, Strålende blå RAL 5007, 5,0 V cPCI
Retvinklet
hm2.0 Kodningsindsats til knivliste Vare nr. 243-8021
til hm-stikdåser, Resedagrøn RAL 6011
Retvinklet
hm2.0 Kodningsindsats til knivliste Vare nr. 243-8031
til hm-stikdåser, Kadmiumgul RAL 1021, 3,3 V cPCI
Retvinklet
hm2.0 Kodningsindsats til knivliste Vare nr. 243-8032
til hm-stikdåser, Skifergrå RAL 7015
Retvinklet
hm2.0 Kodningsindsats til knivliste Vare nr. 243-8033
til hm-stikdåser, Stålblå RAL 5011
Retvinklet
hm2.0 Kodningsindsats til knivliste Vare nr. 243-8034
til hm-stikdåser, Pastellorange RAL 2003
Retvinklet
hm2.0 Kodningsindsats til knivliste Vare nr. 243-8041
til hm-stikdåser, Okerfarvet RAL 1024
Retvinklet
hm2.0 nedre afskærmningsplade, type A Vare nr. 244-11600-1
22 kontakter, Tilslutningslængde 3,4 mm, til printplader med en tykkelse på mindst 1,44 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 nedre afskærmningsplade, type B25 Vare nr. 244-21600-1
25 kontakter, Tilslutningslængde 3,4 mm, til printplader med en tykkelse på mindst 1,44 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 nedre afskærmningsplade, type B19 Vare nr. 244-23600-1
19 kontakter, Tilslutningslængde 3,4 mm, til printplader med en tykkelse på mindst 1,44 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 nedre afskærmningsplade, type B22 Vare nr. 244-22600-1
22 kontakter, Tilslutningslængde 3,4 mm, til printplader med en tykkelse på mindst 1,44 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 nedre afskærmningsplade, type C Vare nr. 244-31600-1
11 kontakter, Tilslutningslængde 3,4 mm, til printplader med en tykkelse på mindst 1,44 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 nedre afskærmningsplade, type E Vare nr. 246-21600-1
25 kontakter, Tilslutningslængde 3,4 mm, til printplader med en tykkelse på mindst 1,44 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 nedre afskærmningsplade, type F Vare nr. 246-31600-1
11 kontakter, Tilslutningslængde 3,4 mm, til printplader med en tykkelse på mindst 1,44 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Press-fit-teknologi
hm2.0 Shroud A Vare nr. 243-5525-1/1
til printplader med en tykkelse på 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud A Vare nr. 243-5525-2/1
til printplader med en tykkelse på 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud A Vare nr. 243-5525-3/1
til printpladetykkelse > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud A Vare nr. 243-5525-4/1
til printplader med en tykkelse på 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud A Vare nr. 243-5525-5/1
til printplader med en tykkelse på < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud AB19 Vare nr. 243-5719-1/1
til printplader med en tykkelse på 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud AB19 Vare nr. 243-5719-2/1
til printplader med en tykkelse på 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud AB19 Vare nr. 243-5719-3/1
til printpladetykkelse > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud AB19 Vare nr. 243-5719-4/1
til printplader med en tykkelse på 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud AB19 Vare nr. 243-5719-5/1
til printplader med en tykkelse på < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud AB22 Vare nr. 243-5722-1/1
til printplader med en tykkelse på 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud AB22 Vare nr. 243-5722-2/1
til printplader med en tykkelse på 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud AB22 Vare nr. 243-5722-3/1
til printpladetykkelse > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud AB22 Vare nr. 243-5722-4/1
til printplader med en tykkelse på 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud AB22 Vare nr. 243-5722-5/1
til printplader med en tykkelse på < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud AB25 Vare nr. 243-5725-1/1
til printplader med en tykkelse på 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud AB25 Vare nr. 243-5725-2/1
til printplader med en tykkelse på 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud AB25 Vare nr. 243-5725-3/1
til printpladetykkelse > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud AB25 Vare nr. 243-5725-4/1
til printplader med en tykkelse på 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud AB25 Vare nr. 243-5725-5/1
til printplader med en tykkelse på < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud B25 Vare nr. 243-5625-1/1
til printplader med en tykkelse på 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud B25 Vare nr. 243-5625-2/1
til printplader med en tykkelse på 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud B25 Vare nr. 243-5625-3/1
til printpladetykkelse > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud B25 Vare nr. 243-5625-4/1
til printplader med en tykkelse på 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud B25 Vare nr. 243-5625-5/1
til printplader med en tykkelse på < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud B19 Vare nr. 243-5619-1/1
til printplader med en tykkelse på 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud B19 Vare nr. 243-5619-2/1
til printplader med en tykkelse på 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud B19 Vare nr. 243-5619-3/1
til printpladetykkelse > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud B19 Vare nr. 243-5619-4/1
til printplader med en tykkelse på 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud B19 Vare nr. 243-5619-5/1
til printplader med en tykkelse på < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud B22 Vare nr. 243-5622-1/1
til printplader med en tykkelse på 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud B22 Vare nr. 243-5622-2/1
til printplader med en tykkelse på 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud B22 Vare nr. 243-5622-3/1
til printpladetykkelse > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud B22 Vare nr. 243-5622-4/1
til printplader med en tykkelse på 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud B22 Vare nr. 243-5622-5/1
til printplader med en tykkelse på < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud C Vare nr. 243-5511-1/1
til printplader med en tykkelse på 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud C Vare nr. 243-5511-2/1
til printplader med en tykkelse på 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud C Vare nr. 243-5511-3/1
til printpladetykkelse > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud C Vare nr. 243-5511-4/1
til printplader med en tykkelse på 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testet i henhold til IEC 61076-4-101
Retvinklet
hm2.0 Shroud C Vare nr. 243-5511-5/1
til printplader med en tykkelse på < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testet i henhold til IEC 61076-4-101
Retvinklet
Andre antal stolper? Andre stabelhøjder? Alternative kontaktbelægninger? Skræddersyede varianter? Efterslæbende kontakter?
Funktioner
hm2.0-stik anvendes blandt andet i CompactPCI. Dette er en PICMG-standard til high-end-systemer i 19-tommer-teknik med passiv backplane. Takket være deres robuste design og dataoverførselshastigheder på op til 3,125 Gbit/s er de velegnede til høje krav til ydeevne, robusthed og driftssikkerhed. hm2.0-stikket anvendes i stigende grad også til industrielle applikationer, da det er et robust stiksystem og med en raster på 2 mm har en høj kontaktdensitet. Stikket fås med 5 eller 8 signalrækker og 12 forskellige stiftlængder.
Oversigt over detaljerne
Oversigt over detaljerne
Vi fremstiller skræddersyede, individuelle stik til netop din anvendelse.
nu om et skræddersyet stik
- andre poltal
- andre stabelhøjder
- alternative kontaktbelægninger
nu om et skræddersyet stik
Standarden IEC 61076-4-101
Den metriske stikserie ept hm2.0 er udviklet og fremstillet i overensstemmelse med den internationale standard IEC 61076-4-101. Dette sikrer brugerne en global standard for sammenkobling af printkort ved hjælp af flerpolede stik. Printkort kan uden problemer udskiftes mellem forskellige systemer. Vigtige parametre som fastgørelse, afskærmning og kodning forbliver kompatible på tværs af anvendelsesområderne.
ept hm2.0-stik er opbygget med et metrisk raster på 2 mm. Disse stik kan uden problemer række op på række uden at afbryde 2 mm-rasteret ved grænsefladerne. Denne rasterindretning giver især fordele ved udformningen af printkortet, da der ikke opstår pladsspild inden for de enkelte stikmoduler.
Modulerne A, D, L og M er udstyret med en multifunktionsblok. Denne rummer de kodningsindsatser, der er foreskrevet i standarden. De sprøjtestøbte føringer garanterer en korrekt indretning af stik- og fjederstikene i forhold til hinanden samt beskyttelse mod vridning, inden kontakten etableres. Kodningsindsatserne låses fast eller løsnes igen ved hjælp af et simpelt stik- og trækværktøj.
ept tilbyder til hm2.0-stikbenene fire forskellige længder til tilslutningssiden og tre længder til stik-siden. De forskellige tilslutningslængder er nødvendige for, at bestemte signal- eller jordledninger kan tilsluttes eller afbrydes først, når modulerne stikkes i eller trækkes ud. De lange tilslutninger på 11,25 mm anvendes hovedsageligt til afskærmningsrækkerne z og f.
For at lette sammenkoblingen og undgå vridning af stikforbindelserne er isoleringslegemerne forsynet med affasninger i enderne. Disse affasninger sikrer en præcis placering på printkortet og giver modulerne den nødvendige fastgørelse i forhold til hinanden.
For at undgå forveksling af printkort er det uundværligt at kode stikforbindelserne i et moderne BUS-system. Muligheden for kodning er allerede fastlagt i IEC 61076-4-101. Såkaldte kodningsindsatser kan klikkes på plads manuelt i multifunktionsblokken på stiktyperne A, D, L og M. De forskellige indsatser er farvemærkede og kan dermed hurtigt genkendes visuelt.
ept hm2.0-stik er opbygget med et metrisk raster på 2 mm. Disse stik kan uden problemer række op på række uden at afbryde 2 mm-rasteret ved grænsefladerne. Denne rasterindretning giver især fordele ved udformningen af printkortet, da der ikke opstår pladsspild inden for de enkelte stikmoduler.
Modulerne A, D, L og M er udstyret med en multifunktionsblok. Denne rummer de kodningsindsatser, der er foreskrevet i standarden. De sprøjtestøbte føringer garanterer en korrekt indretning af stik- og fjederstikene i forhold til hinanden samt beskyttelse mod vridning, inden kontakten etableres. Kodningsindsatserne låses fast eller løsnes igen ved hjælp af et simpelt stik- og trækværktøj.
ept tilbyder til hm2.0-stikbenene fire forskellige længder til tilslutningssiden og tre længder til stik-siden. De forskellige tilslutningslængder er nødvendige for, at bestemte signal- eller jordledninger kan tilsluttes eller afbrydes først, når modulerne stikkes i eller trækkes ud. De lange tilslutninger på 11,25 mm anvendes hovedsageligt til afskærmningsrækkerne z og f.
For at lette sammenkoblingen og undgå vridning af stikforbindelserne er isoleringslegemerne forsynet med affasninger i enderne. Disse affasninger sikrer en præcis placering på printkortet og giver modulerne den nødvendige fastgørelse i forhold til hinanden.
For at undgå forveksling af printkort er det uundværligt at kode stikforbindelserne i et moderne BUS-system. Muligheden for kodning er allerede fastlagt i IEC 61076-4-101. Såkaldte kodningsindsatser kan klikkes på plads manuelt i multifunktionsblokken på stiktyperne A, D, L og M. De forskellige indsatser er farvemærkede og kan dermed hurtigt genkendes visuelt.
hm2.0 Systemmodularitet
ept hm2.0-modulerne tilbyder en række muligheder for at optimere store kontaktdensiteter, især i kombination med koaksiale eller fiberoptiske forbindelser.

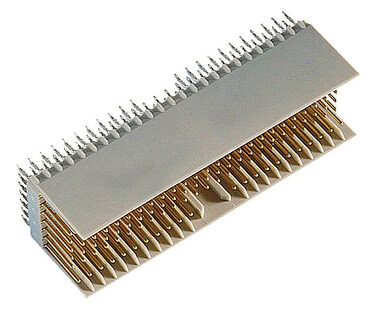

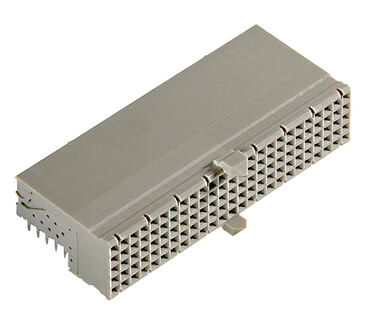

Ved brug af modul type A kan der fremstilles stikforbindelser med en længde på 50 mm i trin på 25 mm op til en vilkårlig samlet længde.

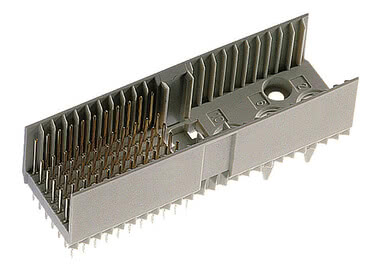

Stikforbindelserne med en multifunktionsblok (type A, M, L) placeres helst i begyndelsen af en stikforbindelsesserie. Modul type B placeres derimod kun mellem andre moduler.
Modulerne type C og N på 25 mm placeres på grund af deres polaritetsbeskyttelse i slutningen af en stikforbindelsesserie. Korrekt tilslutning af enheder sikres ved hjælp af kodningsindsatserne i multifunktionsblokken og modulerne af type C og N.
Ved brug af modul type A kan der fremstilles stikforbindelser med en længde på 50 mm i trin på 25 mm op til en vilkårlig samlet længde.
Stikforbindelserne med en multifunktionsblok (type A, M, L) placeres helst i begyndelsen af en stikforbindelsesserie. Modul type B placeres derimod kun mellem andre moduler.
Modulerne type C og N på 25 mm placeres på grund af deres polaritetsbeskyttelse i slutningen af en stikforbindelsesserie. Korrekt tilslutning af enheder sikres ved hjælp af kodningsindsatserne i multifunktionsblokken og modulerne af type C og N.
hm2.0 til højhastighedsapplikationer
Med hm2.0-stik fra ept kan man realisere højhastighedsanvendelser. Under nedenstående betingelser er der påviseligt opnået dataoverførselshastigheder på op til 3.125 Gbit/s.
- To hm2.0-stikpar fra ept
- To standard FR4-kort med en tykkelse på 1,6 mm og en ledningsbanelængde på 115 mm
- Et standard FR4-backplane med en tykkelse på 4,4 mm og en ledningsbanelængde på 400 mm
- Særlig opmærksomhed på forbindelsesforstyrrelser, stueeffekt, skinneeffekt og dielektriske tab ved udformningen af applikationen
Vi stiller gerne yderligere oplysninger samt relevant faglitteratur om højhastighedsanvendelser med hm2.0-stik til rådighed. Kontakt os.
FAQ: Spørgsmål og svar om hm2.0
Hvilke datahastigheder er hm2.0-stikene egnet til? Kan man med et hm2.0-bagpladesystem presse på begge sider i det samme hul i printkortet?
Hvilke datahastigheder er hm2.0-stikene egnet til?
hm2.0-stikene muliggør dataoverførselshastigheder på op til 3,125 Gbit/s.
Kan man med et hm2.0-bagpladesystem presse på begge sider i det samme hul i printkortet?
Nej, det er desværre ikke muligt. Vi har dog fundet en anden løsning på dette. De lige stikpaneler fås også med lange stikben. Det betyder, at der efter indstikningen presses endnu en afskærmning fast på bagsiden af bagpladen. På den måde kan der også tilsluttes såkaldte »rear transition boards« fra bagsiden.
