Kompakte og robuste printkortforbindelser i SMT

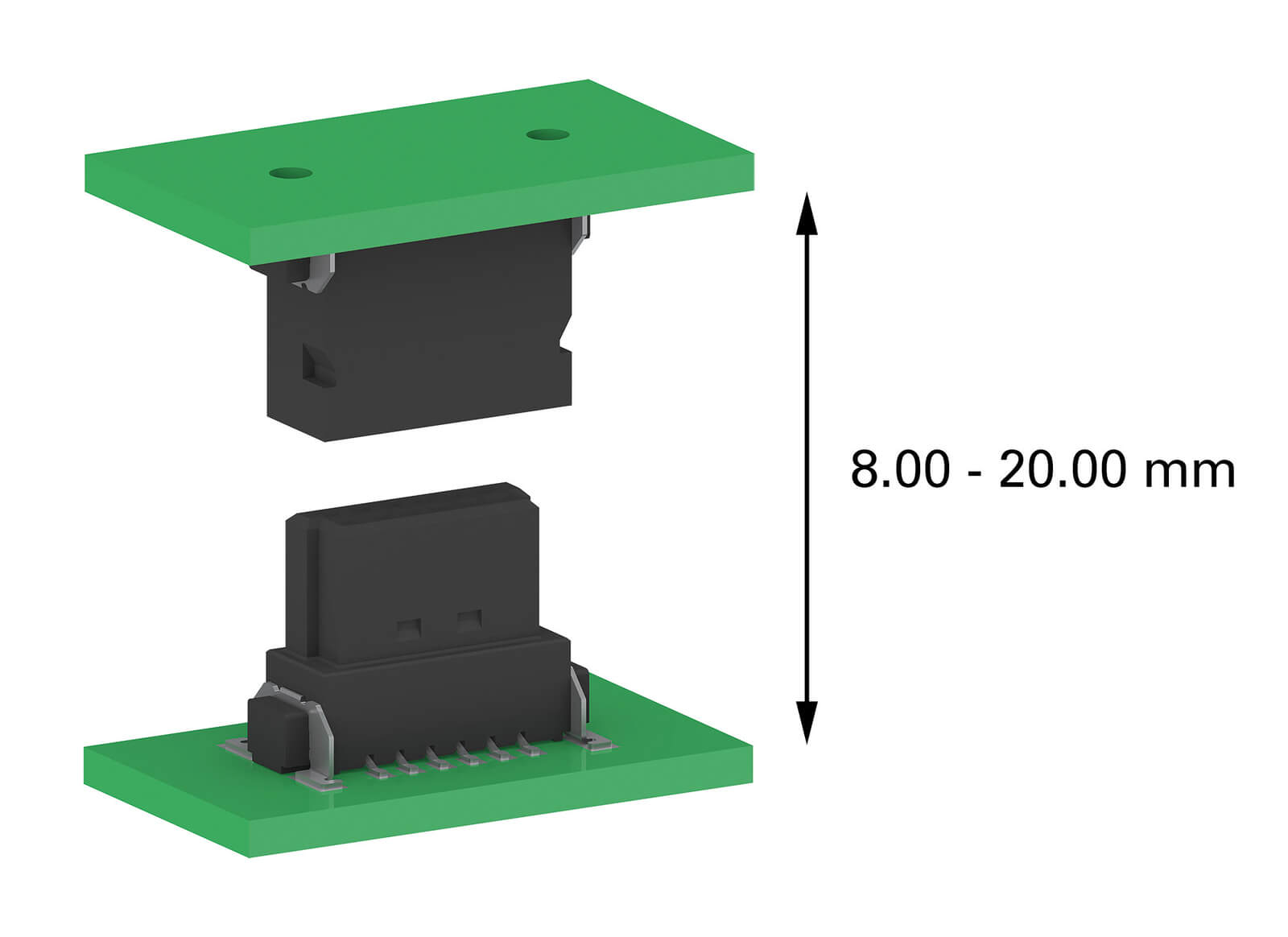

Med One27-stik fra ept kan der opnås printpladeafstande på mellem 8,00 og 20,00 mm.
Funktioner
- 12 til 80 kontakter
- 1,4 A strømbelastning
- 500 stikcykler

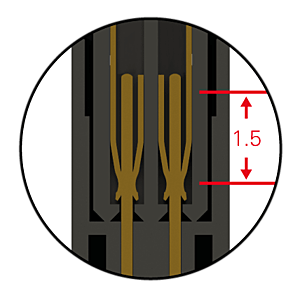

- Højeste kontaktsikkerhed
- Testet kompatibilitet med andre leverandører

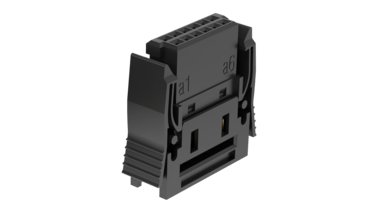

- IDC-stikbenk fås enkeltvis eller

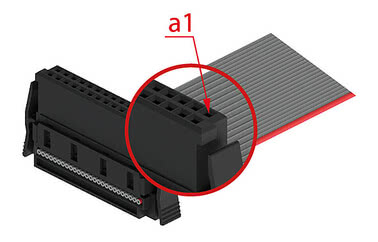

- konfektioneret med kabel Pakket i Tape & Reel
- LV214-testet
Anvendelser
- Board-to-Board (mezzanin) fra 8 mm til 20,00 mm
- Parallel og vinkelret tilslutning
- IDC-tilslutning med fladkabel
One27: Oversigt
Filtre

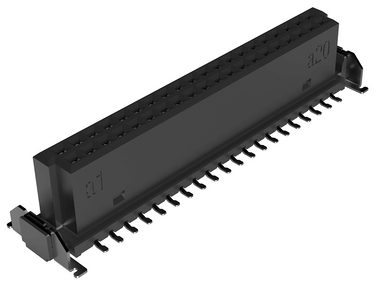

Lige fjederliste

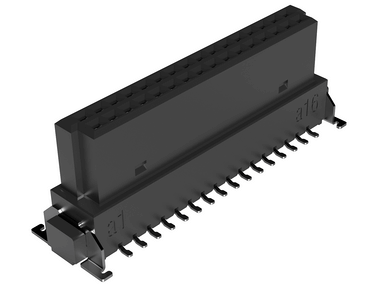

One27 stikprofil, mellemstort Vare nr. 414-53032-51
kan kombineres til en afstand mellem printkortene på 10,8–15,4 mm, Kontaktdækning 1,5 mm, Tandantal 32 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 9,05 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust

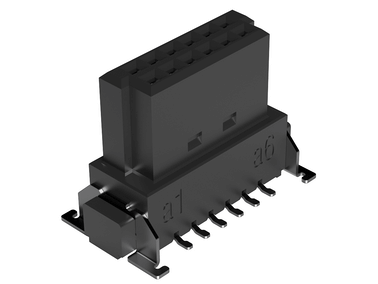

One27 stikprofil, mellemstort Vare nr. 414-53012-51
kan kombineres til en afstand mellem printkortene på 10,8–15,4 mm, Kontaktdækning 1,5 mm, Polantal 12 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 9,05 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikprofil, mellemstort Vare nr. 414-53016-51
kan kombineres til en afstand mellem printkortene på 10,8–15,4 mm, Kontaktdækning 1,5 mm, Polantal 16 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 9,05 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikprofil, mellemstort Vare nr. 414-53020-51
kan kombineres til en afstand mellem printkortene på 10,8–15,4 mm, Kontaktdækning 1,5 mm, Polantal 20 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 9,05 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust

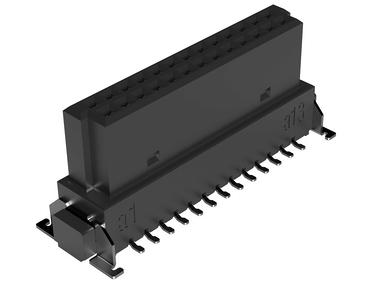

One27 stikprofil, mellemstort Vare nr. 414-53026-51
kan kombineres til en afstand mellem printkortene på 10,8–15,4 mm, Kontaktdækning 1,5 mm, Polantal 26 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 9,05 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikprofil, mellemstort Vare nr. 414-53040-51
kan kombineres til en afstand mellem printkortene på 10,8–15,4 mm, Kontaktdækning 1,5 mm, 40 poler i et raster på 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 9,05 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust

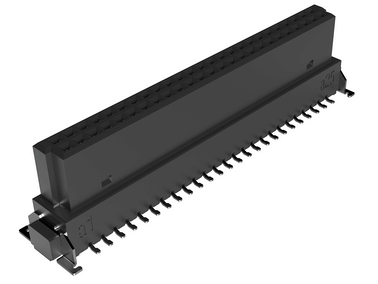

One27 stikprofil, mellemstort Vare nr. 414-53050-51
kan kombineres til en afstand mellem printkortene på 10,8–15,4 mm, Kontaktdækning 1,5 mm, 50 poler i et raster på 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 9,05 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikprofil, mellemstort Vare nr. 414-53068-51
kan kombineres til en afstand mellem printkortene på 10,8–15,4 mm, Kontaktdækning 1,5 mm, Polantal 68 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 9,05 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikprofil, mellemstort Vare nr. 414-53080-51
kan kombineres til en afstand mellem printkortene på 10,8–15,4 mm, Kontaktdækning 1,5 mm, Polantal 80 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 9,05 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikbøsning, lavprofil Vare nr. 414-52012-51
kan kombineres til en afstand mellem printkortene på 8,0–12,6 mm, Kontaktdækning 1,5 mm, Polantal 12 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 6,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust

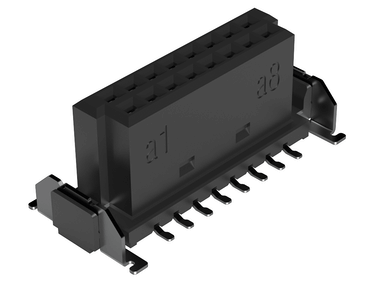

One27 stikbøsning, lavprofil Vare nr. 414-52016-51
kan kombineres til en afstand mellem printkortene på 8,0–12,6 mm, Kontaktdækning 1,5 mm, Polantal 16 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 6,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikbøsning, lavprofil Vare nr. 414-52020-51
kan kombineres til en afstand mellem printkortene på 8,0–12,6 mm, Kontaktdækning 1,5 mm, Polantal 20 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 6,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust

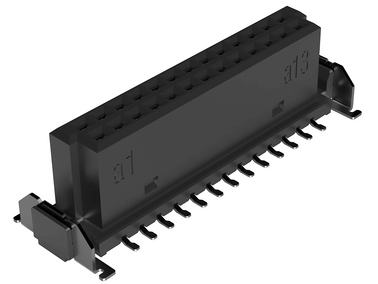

One27 stikbøsning, lavprofil Vare nr. 414-52026-51
kan kombineres til en afstand mellem printkortene på 8,0–12,6 mm, Kontaktdækning 1,5 mm, Polantal 26 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 6,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikbøsning, lavprofil Vare nr. 414-52032-51
kan kombineres til en afstand mellem printkortene på 8,0–12,6 mm, Kontaktdækning 1,5 mm, Tandantal 32 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 6,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikbøsning, lavprofil Vare nr. 414-52040-51
kan kombineres til en afstand mellem printkortene på 8,0–12,6 mm, Kontaktdækning 1,5 mm, 40 poler i et raster på 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 6,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikbøsning, lavprofil Vare nr. 414-52050-51
kan kombineres til en afstand mellem printkortene på 8,0–12,6 mm, Kontaktdækning 1,5 mm, 50 poler i et raster på 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 6,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust

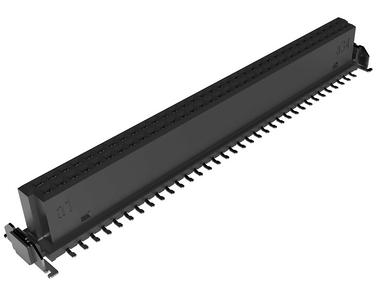

One27 stikbøsning, lavprofil Vare nr. 414-52068-51
kan kombineres til en afstand mellem printkortene på 8,0–12,6 mm, Kontaktdækning 1,5 mm, Polantal 68 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 6,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikbøsning, lavprofil Vare nr. 414-52080-51
kan kombineres til en afstand mellem printkortene på 8,0–12,6 mm, Kontaktdækning 1,5 mm, Polantal 80 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 6,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikbøsning med højt profil Vare nr. 404-54012-51
kan kombineres til en afstand mellem printkortene på 15,4–20,0 mm, Kontaktdækning 1,5 mm, Polantal 12 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 13,65 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikbøsning med højt profil Vare nr. 404-54016-51
kan kombineres til en afstand mellem printkortene på 15,4–20,0 mm, Kontaktdækning 1,5 mm, Polantal 16 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 13,65 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikbøsning med højt profil Vare nr. 404-54020-51
kan kombineres til en afstand mellem printkortene på 15,4–20,0 mm, Kontaktdækning 1,5 mm, Polantal 20 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 13,65 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust

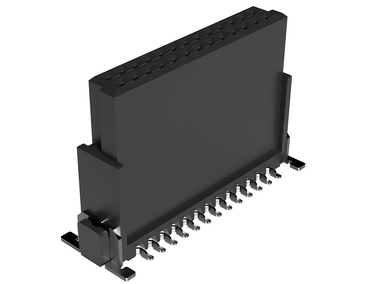

One27 stikbøsning med højt profil Vare nr. 404-54026-51
kan kombineres til en afstand mellem printkortene på 15,4–20,0 mm, Kontaktdækning 1,5 mm, Polantal 26 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 13,65 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikbøsning med højt profil Vare nr. 404-54032-51
kan kombineres til en afstand mellem printkortene på 15,4–20,0 mm, Kontaktdækning 1,5 mm, Tandantal 32 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 13,65 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikbøsning med højt profil Vare nr. 404-54040-51
kan kombineres til en afstand mellem printkortene på 15,4–20,0 mm, Kontaktdækning 1,5 mm, 40 poler i et raster på 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 13,65 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust

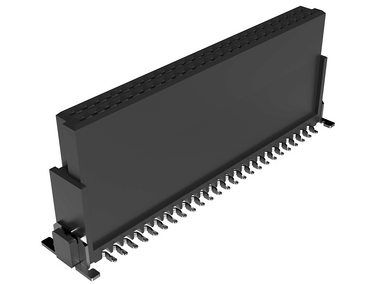

One27 stikbøsning med højt profil Vare nr. 404-54050-51
kan kombineres til en afstand mellem printkortene på 15,4–20,0 mm, Kontaktdækning 1,5 mm, 50 poler i et raster på 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 13,65 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikbøsning med højt profil Vare nr. 404-54068-51
kan kombineres til en afstand mellem printkortene på 15,4–20,0 mm, Kontaktdækning 1,5 mm, Polantal 68 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 13,65 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikbøsning med højt profil Vare nr. 404-54080-51
kan kombineres til en afstand mellem printkortene på 15,4–20,0 mm, Kontaktdækning 1,5 mm, Polantal 80 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 13,65 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust

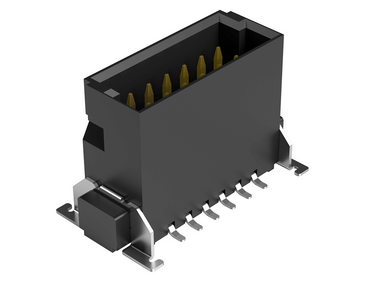

Knivliste, lige
One27 stikdåse, mellemprofil Vare nr. 413-53012-51
kan kombineres til en afstand mellem printkortene på 9,5–18,4 mm, Kontaktdækning 1,5 mm, Polantal 12 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 3,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse, mellemprofil Vare nr. 413-53016-51
kan kombineres til en afstand mellem printkortene på 9,5–18,4 mm, Kontaktdækning 1,5 mm, Polantal 16 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 3,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse, mellemprofil Vare nr. 413-53020-51
kan kombineres til en afstand mellem printkortene på 9,5–18,4 mm, Kontaktdækning 1,5 mm, Polantal 20 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 3,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse, mellemprofil Vare nr. 413-53026-51
kan kombineres til en afstand mellem printkortene på 9,5–18,4 mm, Kontaktdækning 1,5 mm, Polantal 26 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 3,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse, mellemprofil Vare nr. 413-53032-51
kan kombineres til en afstand mellem printkortene på 9,5–18,4 mm, Kontaktdækning 1,5 mm, Tandantal 32 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 3,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse, mellemprofil Vare nr. 413-53040-51
kan kombineres til en afstand mellem printkortene på 9,5–18,4 mm, Kontaktdækning 1,5 mm, 40 poler i et raster på 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 3,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse, mellemprofil Vare nr. 413-53050-51
kan kombineres til en afstand mellem printkortene på 9,5–18,4 mm, Kontaktdækning 1,5 mm, 50 poler i et raster på 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 3,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse, mellemprofil Vare nr. 413-53068-51
kan kombineres til en afstand mellem printkortene på 9,5–18,4 mm, Kontaktdækning 1,5 mm, Polantal 68 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 3,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse, mellemprofil Vare nr. 413-53080-51
kan kombineres til en afstand mellem printkortene på 9,5–18,4 mm, Kontaktdækning 1,5 mm, Polantal 80 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, uden stik: 3,25 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse med lav profil Vare nr. 413-52012-51
kan kombineres til en afstand mellem printkortene på 8,0–16,9 mm, Kontaktdækning 1,5 mm, Polantal 12 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 1,75 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse med lav profil Vare nr. 413-52016-51
kan kombineres til en afstand mellem printkortene på 8,0–16,9 mm, Kontaktdækning 1,5 mm, Polantal 16 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 1,75 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse med lav profil Vare nr. 413-52020-51
kan kombineres til en afstand mellem printkortene på 8,0–16,9 mm, Kontaktdækning 1,5 mm, Polantal 20 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 1,75 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse med lav profil Vare nr. 413-52026-51
kan kombineres til en afstand mellem printkortene på 8,0–16,9 mm, Kontaktdækning 1,5 mm, Polantal 26 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 1,75 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse med lav profil Vare nr. 413-52032-51
kan kombineres til en afstand mellem printkortene på 8,0–16,9 mm, Kontaktdækning 1,5 mm, Tandantal 32 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 1,75 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse med lav profil Vare nr. 413-52040-51
kan kombineres til en afstand mellem printkortene på 8,0–16,9 mm, Kontaktdækning 1,5 mm, 40 poler i et raster på 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 1,75 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse med lav profil Vare nr. 413-52050-51
kan kombineres til en afstand mellem printkortene på 8,0–16,9 mm, Kontaktdækning 1,5 mm, 50 poler i et raster på 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 1,75 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse med lav profil Vare nr. 413-52068-51
kan kombineres til en afstand mellem printkortene på 8,0–16,9 mm, Kontaktdækning 1,5 mm, Polantal 68 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 1,75 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust
One27 stikdåse med lav profil Vare nr. 413-52080-51
kan kombineres til en afstand mellem printkortene på 8,0–16,9 mm, Kontaktdækning 1,5 mm, Polantal 80 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 1,75 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Kabel-til-kort
Høj tæthed
Robust

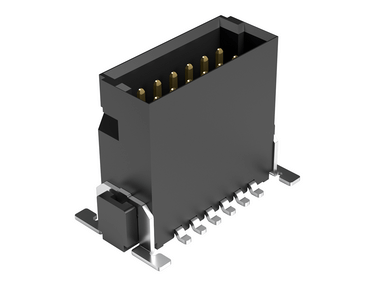

One27 stikdåse med højt profil Vare nr. 403-54012-51
kan kombineres til en afstand mellem printkortene på 11,1–20,0 mm, Kontaktdækning 1,5 mm, Polantal 12 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 4,85 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikdåse med højt profil Vare nr. 403-54016-51
kan kombineres til en afstand mellem printkortene på 11,1–20,0 mm, Kontaktdækning 1,5 mm, Polantal 16 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 4,85 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikdåse med højt profil Vare nr. 403-54020-51
kan kombineres til en afstand mellem printkortene på 11,1–20,0 mm, Kontaktdækning 1,5 mm, Polantal 20 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 4,85 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust

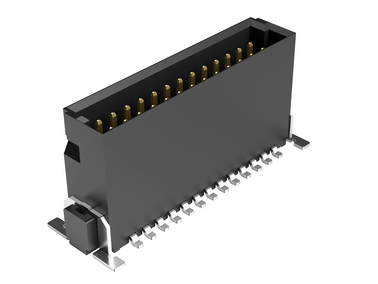

One27 stikdåse med højt profil Vare nr. 403-54026-51
kan kombineres til en afstand mellem printkortene på 11,1–20,0 mm, Kontaktdækning 1,5 mm, Polantal 26 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 4,85 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikdåse med højt profil Vare nr. 403-54032-51
kan kombineres til en afstand mellem printkortene på 11,1–20,0 mm, Kontaktdækning 1,5 mm, Tandantal 32 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 4,85 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust

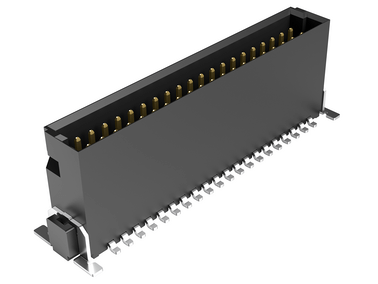

One27 stikdåse med højt profil Vare nr. 403-54040-51
kan kombineres til en afstand mellem printkortene på 11,1–20,0 mm, Kontaktdækning 1,5 mm, 40 poler i et raster på 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 4,85 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikdåse med højt profil Vare nr. 403-54050-51
kan kombineres til en afstand mellem printkortene på 11,1–20,0 mm, Kontaktdækning 1,5 mm, 50 poler i et raster på 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 4,85 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikdåse med højt profil Vare nr. 403-54068-51
kan kombineres til en afstand mellem printkortene på 11,1–20,0 mm, Kontaktdækning 1,5 mm, Polantal 68 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 4,85 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
One27 stikdåse med højt profil Vare nr. 403-54080-51
kan kombineres til en afstand mellem printkortene på 11,1–20,0 mm, Kontaktdækning 1,5 mm, Polantal 80 i raster 1,27 mm, SMT-tilslutningsteknik, Højde, ikke tilsluttet: 4,85 mm, Præstationsniveau 1
Parallel
Retvinklet
SMT
Høj tæthed
Robust
Vinklet stikprofil

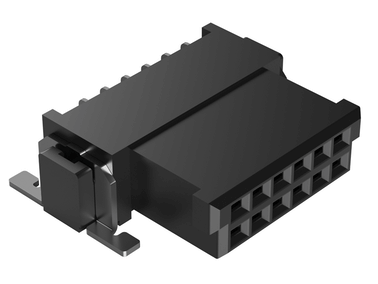

One27 vinklet stikrække Vare nr. 404-51012-51
90° vinklet, Kontaktdækning 1,5 mm, Antal poler: 12, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
One27 vinklet stikrække Vare nr. 404-51016-51
90° vinklet, Kontaktdækning 1,5 mm, Antal poler: 16, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
One27 vinklet stikrække Vare nr. 404-51020-51
90° vinklet, Kontaktdækning 1,5 mm, Antal poler: 20, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust

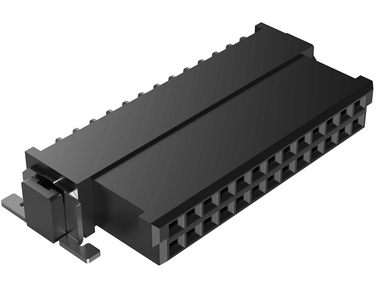

One27 vinklet stikrække Vare nr. 404-51026-51
90° vinklet, Kontaktdækning 1,5 mm, Antal poler: 26, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
One27 vinklet stikrække Vare nr. 404-51032-51
90° vinklet, Kontaktdækning 1,5 mm, Antal poler: 32, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
One27 vinklet stikrække Vare nr. 404-51040-51
90° vinklet, Kontaktdækning 1,5 mm, Antal poler: 40, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
One27 vinklet stikrække Vare nr. 404-51050-51
90° vinklet, Kontaktdækning 1,5 mm, Antal poler: 50, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
One27 vinklet stikrække Vare nr. 404-51068-51
90° vinklet, Kontaktdækning 1,5 mm, Antal poler: 68, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
One27 vinklet stikrække Vare nr. 404-51080-51
90° vinklet, Kontaktdækning 1,5 mm, Antal poler: 80, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
Vinklet stikdåse
One27 vinklet stikdåse Vare nr. 403-51016-51
vinklet 90° , Kontaktdækning 1,5 mm, Antal poler: 16, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
One27 vinklet stikdåse Vare nr. 403-51020-51
vinklet 90° , Kontaktdækning 1,5 mm, Antal poler: 20, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
One27 vinklet stikdåse Vare nr. 403-51026-51
vinklet 90° , Kontaktdækning 1,5 mm, Antal poler: 26, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
One27 vinklet stikdåse Vare nr. 403-51032-51
vinklet 90° , Kontaktdækning 1,5 mm, Antal poler: 32, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
One27 vinklet stikdåse Vare nr. 403-51040-51
vinklet 90° , Kontaktdækning 1,5 mm, Antal poler: 40, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
One27 vinklet stikdåse Vare nr. 403-51050-51
vinklet 90° , Kontaktdækning 1,5 mm, Antal poler: 50, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
One27 vinklet stikdåse Vare nr. 403-51068-51
vinklet 90° , Kontaktdækning 1,5 mm, Antal poler: 68, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
One27 vinklet stikdåse Vare nr. 403-51080-51
vinklet 90° , Kontaktdækning 1,5 mm, Antal poler: 80, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
One27 vinklet stikdåse Vare nr. 403-51012-51
vinklet 90° , Kontaktdækning 1,5 mm, Antal poler: 12, SMT-tilslutningsteknik, Raster 1,27 mm, Præstationsniveau 1
Retvinklet
Vandret
SMT
Høj tæthed
Robust
IDC-stik
One27 IDC-stik Vare nr. 404-59012-61
til IDC-tilslutning med fladkabel AWG 30/7, Kontaktdækning 1,5 mm, Polantal 12 i raster 1,27 mm, Raster-fladkabel 0,635 mm, Præstationsniveau 1, IDC-stikbenet er beregnet til brug ved kabeltilpasning. Følg monteringsvejledningen.
Kabel-til-kort
Høj tæthed
Robust
One27 IDC-stik Vare nr. 404-59016-61
til IDC-tilslutning med fladkabel AWG 30/7, Kontaktdækning 1,5 mm, Polantal 16 i raster 1,27 mm, Raster-fladkabel 0,635 mm, Præstationsniveau 1, IDC-stikbenet er beregnet til brug ved kabeltilpasning. Følg monteringsvejledningen.
Kabel-til-kort
Høj tæthed
Robust
One27 IDC-stik Vare nr. 404-59020-61
til IDC-tilslutning med fladkabel AWG 30/7, Kontaktdækning 1,5 mm, Polantal 20 i raster 1,27 mm, Raster-fladkabel 0,635 mm, Præstationsniveau 1, IDC-stikbenet er beregnet til brug ved kabeltilpasning. Følg monteringsvejledningen.
Kabel-til-kort
Høj tæthed
Robust
One27 IDC-stik Vare nr. 404-59026-61
til IDC-tilslutning med fladkabel AWG 30/7, Kontaktdækning 1,5 mm, Polantal 26 i raster 1,27 mm, Raster-fladkabel 0,635 mm, Præstationsniveau 1, IDC-stikbenet er beregnet til brug ved kabeltilpasning. Følg monteringsvejledningen.
Kabel-til-kort
Høj tæthed
Robust
One27 IDC-stik Vare nr. 404-59032-61
til IDC-tilslutning med fladkabel AWG 30/7, Kontaktdækning 1,5 mm, Tandantal 32 i raster 1,27 mm, Raster-fladkabel 0,635 mm, Præstationsniveau 1, IDC-stikbenet er beregnet til brug ved kabeltilpasning. Følg monteringsvejledningen.
Kabel-til-kort
Høj tæthed
Robust
One27 IDC-stik Vare nr. 404-59040-61
til IDC-tilslutning med fladkabel AWG 30/7, Kontaktdækning 1,5 mm, 40 poler i et raster på 1,27 mm, Raster-fladkabel 0,635 mm, Præstationsniveau 1, IDC-stikbenet er beregnet til brug ved kabeltilpasning. Følg monteringsvejledningen.
Kabel-til-kort
Høj tæthed
Robust
One27 IDC-stik Vare nr. 404-59050-61
til IDC-tilslutning med fladkabel AWG 30/7, Kontaktdækning 1,5 mm, 50 poler i et raster på 1,27 mm, Raster-fladkabel 0,635 mm, Præstationsniveau 1, IDC-stikbenet er beregnet til brug ved kabeltilpasning. Følg monteringsvejledningen.
Kabel-til-kort
Høj tæthed
Robust
One27 IDC-stik Vare nr. 404-59068-61
til IDC-tilslutning med fladkabel AWG 30/7, Kontaktdækning 1,5 mm, Polantal 68 i raster 1,27 mm, Raster-fladkabel 0,635 mm, Præstationsniveau 1, IDC-stikbenet er beregnet til brug ved kabeltilpasning. Følg monteringsvejledningen.
Kabel-til-kort
Høj tæthed
Robust
One27 IDC-stik Vare nr. 404-59080-61
til IDC-tilslutning med fladkabel AWG 30/7, Kontaktdækning 1,5 mm, Polantal 80 i raster 1,27 mm, Raster-fladkabel 0,635 mm, Præstationsniveau 1, IDC-stikbenet er beregnet til brug ved kabeltilpasning. Følg monteringsvejledningen.
Kabel-til-kort
Høj tæthed
Robust
One27 Kabelsamling PVC Standard
One27 kabelsamling, 12-polet, 100 mm, variant 120 Vare nr. 404-6112-100-120-1
12 ben, Kontaktdækning 1,5 mm, AWG 30/7 fladkabel med raster, 0,635 mm, kabellængde 100 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, 16-polet, 100 mm, variant 120 Vare nr. 404-6116-100-120-1
16 ben, Kontaktdækning 1,5 mm, AWG 30/7 fladkabel med raster, 0,635 mm, kabellængde 100 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, 20-polet, 100 mm, variant 120 Vare nr. 404-6120-100-120-1
20 ben, Kontaktdækning 1,5 mm, AWG 30/7 fladkabel med raster, 0,635 mm, kabellængde 100 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, 26 ben, 100 mm, variant 120 Vare nr. 404-6126-100-120-1
26 ben, Kontaktdækning 1,5 mm, AWG 30/7 fladkabel med raster, 0,635 mm, kabellængde 100 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, 32 ben, 100 mm, variant 120 Vare nr. 404-6132-100-120-1
32 ben, Kontaktdækning 1,5 mm, AWG 30/7 fladkabel med raster, 0,635 mm, kabellængde 100 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, 40-polet, 100 mm, variant 120 Vare nr. 404-6140-100-120-1
40 ben, Kontaktdækning 1,5 mm, AWG 30/7 fladkabel med raster, 0,635 mm, kabellængde 100 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, 50-polet, 100 mm, variant 120 Vare nr. 404-6150-100-120-1
50 stik, Kontaktdækning 1,5 mm, AWG 30/7 fladkabel med raster, 0,635 mm, kabellængde 100 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, 68 ben, 100 mm, variant 120 Vare nr. 404-6168-100-120-1
68 ben, Kontaktdækning 1,5 mm, AWG 30/7 fladkabel med raster, 0,635 mm, kabellængde 100 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, 80 ben, 100 mm, variant 120 Vare nr. 404-6180-100-120-1
80 ben, Kontaktdækning 1,5 mm, AWG 30/7 fladkabel med raster, 0,635 mm, kabellængde 100 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 Kabelsamling i PVC, skræddersyet
One27 kabelsamling, variant 100 Vare nr. 404-61NN-LLL-100-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30/7-fladkabel med 0,635 mm raster og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 120 Vare nr. 404-61NN-LLL-120-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30/7-fladkabel med 0,635 mm raster og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 130 Vare nr. 404-61NN-LLL-130-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30/7-fladkabel med 0,635 mm raster og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 400 Vare nr. 404-61NN-LLL-400-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30/7-fladkabel med 0,635 mm raster og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 420 Vare nr. 404-61NN-LLL-420-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30/7-fladkabel med 0,635 mm raster og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 110 Vare nr. 404-61NN-LLL-110-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30/7-fladkabel med 0,635 mm raster og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 140 Vare nr. 404-61NN-LLL-140-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30/7-fladkabel med 0,635 mm raster og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 440 Vare nr. 404-61NN-LLL-440-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30/7-fladkabel med 0,635 mm raster og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype PVC: -30 °C til +105 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 Kabelfremstilling til høje temperaturer
One27 kabelsamling, variant 120 Vare nr. 404-62NN-LLL-120-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30/7-fladkabel med 0,635 mm raster og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype TPE-S: -55 °C til +125 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 100 Vare nr. 404-62NN-LLL-100-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30/7-fladkabel med 0,635 mm raster og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype TPE-S: -55 °C til +125 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 130 Vare nr. 404-62NN-LLL-130-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30/7-fladkabel med 0,635 mm raster og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype TPE-S: -55 °C til +125 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 400 Vare nr. 404-62NN-LLL-400-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30/7-fladkabel med 0,635 mm raster og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype TPE-S: -55 °C til +125 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 420 Vare nr. 404-62NN-LLL-420-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30/7-fladkabel med 0,635 mm raster og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype TPE-S: -55 °C til +125 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 110 Vare nr. 404-62NN-LLL-110-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30/7-fladkabel med 0,635 mm raster og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype TPE-S: -55 °C til +125 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 140 Vare nr. 404-62NN-LLL-140-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30/7-fladkabel med 0,635 mm raster og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype TPE-S: -55 °C til +125 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 440 Vare nr. 404-62NN-LLL-440-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30/7-fladkabel med 0,635 mm raster og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype TPE-S: -55 °C til +125 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelfremstilling, halogenfri
One27 kabelsamling, variant 400 Vare nr. 404-66NN-LLL-400-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30-fladkabel med 0,635 mm ledningsdiameter og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype LSZH: -40 °C til +90 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 100 Vare nr. 404-66NN-LLL-100-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30-fladkabel med 0,635 mm ledningsdiameter og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype LSZH: -40 °C til +90 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 120 Vare nr. 404-66NN-LLL-120-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30-fladkabel med 0,635 mm ledningsdiameter og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype LSZH: -40 °C til +90 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 130 Vare nr. 404-66NN-LLL-130-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30-fladkabel med 0,635 mm ledningsdiameter og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype LSZH: -40 °C til +90 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 420 Vare nr. 404-66NN-LLL-420-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30-fladkabel med 0,635 mm ledningsdiameter og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype LSZH: -40 °C til +90 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 110 Vare nr. 404-66NN-LLL-110-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30-fladkabel med 0,635 mm ledningsdiameter og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype LSZH: -40 °C til +90 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 140 Vare nr. 404-66NN-LLL-140-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30-fladkabel med 0,635 mm ledningsdiameter og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype LSZH: -40 °C til +90 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
One27 kabelsamling, variant 440 Vare nr. 404-66NN-LLL-440-1
Poltal fra 12 til 80, Kontaktdækning 1,5 mm, AWG 30-fladkabel med 0,635 mm ledningsdiameter og valgfri kabellængde fra 30 til 999 mm, Samling ved hjælp af IDC-teknik (IDC), Kabeltype LSZH: -40 °C til +90 °C (i hvile), farvet ledning på A1
Kabel-til-kort
Høj tæthed
Andre antal stolper? Andre stabelhøjder? Alternative kontaktbelægninger? Skræddersyede varianter? Efterslæbende kontakter?
Højdepunkter ved One27 SMT-stik
Hvad kan One27-stikkene fra ept? Hvilke muligheder for printkorttilslutning og hvilke tilslutningsteknikker tilbyder de? Hvorfor er One27-stik særligt robuste og nemme at arbejde med?
Denne animationsfilm giver et tydeligt svar på disse og mange andre spørgsmål. Se den lige her! (eller på YouTube)!
Denne animationsfilm giver et tydeligt svar på disse og mange andre spørgsmål. Se den lige her! (eller på YouTube)!
Egenskaber ved 1,27 mm SMT-stik til board-to-board-anvendelser
One27®-serien tilbyder yderst fleksible og samtidig pålidelige stik til en lang række board-to-board-anvendelser. Produktfamilien er baseret på et raster på 1,27 mm, tilbyder forskellige lige og vinklede udformninger samt forbindelser med fladbåndskabel og fås med forskellige antal poler fra 12 til 80 kontakter. Stikforbindelserne er stikkompatible med tilgængelige produkter af denne type og leverer optimale resultater i test.
Oversigt over detaljerne
for korrekt tilslutning af stikben og stikfod
til udligning af forskydning i midten og vinkelforskydning ved samling
robust forbindelse til printkortet
optimal bearbejdning takket være præcis placering
Sikker lodning under bearbejdningen
høj stabilitet og belastningsevne i loddeforbindelsen
Oversigt over detaljerne
til sikker og pålidelig kontakt
pålidelig kontakt gennem kontaktlukning på en valset, glat overflade
Høj pålidelighed takket være stor toleranceudligning
Vi fremstiller skræddersyede, individuelle stik til netop din anvendelse.
nu om et skræddersyet stik
- andre poltal
- andre stabelhøjder
- alternative kontaktbelægninger
nu om et skræddersyet stik
Fleksible afstande mellem printkort (board-to-board)
Med One27-stikforbindelser fra ept kan der opnås printpladeafstande på 8,00 til 20,00 mm.
One27-stikforbindelsernes høje sikkerhed mod fejltilslutning gør det muligt at tilslutte stikben og stikrækker variabelt inden for et område på 1,5 mm. Ved at kombinere de forskellige højdevarianter kan der således opnås både små og større afstande mellem printpladerne.
One27-stikforbindelsernes høje sikkerhed mod fejltilslutning gør det muligt at tilslutte stikben og stikrækker variabelt inden for et område på 1,5 mm. Ved at kombinere de forskellige højdevarianter kan der således opnås både små og større afstande mellem printpladerne.
Forskydning i midten ved One27-stik
Tilladte forskydningstolerancer
One27 SMT-stik tåler en forskydning på 0,7 mm i længde- og tværretningen ved tilslutning.
Tilladte forskydningstolerancer
One27 SMT-stik tåler en forskydning på 0,7 mm i længde- og tværretningen ved tilslutning.
Vinkelforskydning ved One27-stikforbindelser
Tilladte tolerancer for vinkelforskydning
Når One27-printstikforbindelserne tilsluttes, kan stikbenet indføres i stikhuset med en vinkel på op til 4° i længderetningen og 2° i tværretningen.
Tilladte tolerancer for vinkelforskydning
Når One27-printstikforbindelserne tilsluttes, kan stikbenet indføres i stikhuset med en vinkel på op til 4° i længderetningen og 2° i tværretningen.
Der findes testrapporter om kompatibilitet med andre stik på markedet.
Tape & Reel-emballage til automatisk bestykning
IDC-stikrække fås også uden fladkabel til individuelle kabellængder
One27 SMT-printkortstik med 1,27 mm raster
"At tilbyde så mange forskellige tilslutningstyper og stikvarianter som muligt inden for én stikproduktfamilie – og det med et lille rastermål og maksimal robusthed? Den udfordring ville vi gerne tage op!
Vores One27 SMT-printkortstik med et rastermål på 1,27 mm leverer nu netop det og meget mere: de er som skabt til en lang række mezzanine-, board-to-board- og board-to-cable-anvendelser inden for SMT, samtidig med at de er yderst robuste og lette at arbejde med og desuden dokumenterbart kompatible med de allerede udbredte SMT-stik med 1,27 mm rasterafstand på markedet. Med et udvalg af tre forskellige udformninger til henholdsvis stikben og stikfod samt en høj sikkerhed mod fejltilslutning kan stort set enhver printpladeafstand fra 8 til 20,00 mm og enhver printpladeopstilling realiseres. Derudover tilbyder vi One27 IDC-stikfoden ikke kun enkeltvis, men også med en individuelt tilpasset kabelkonfektion. Der er virkelig noget for enhver smag! Vi garanterer optimal bearbejdelighed af SMT-printkortstikene takket være en koplanaritetstolerance på kun 0,1 mm og et fantastisk fastgørelsesområde på ± 0,7 mm henholdsvis ± 4° på langs og ± 2° på tværs. Prøv gerne selv One27-stikkene, og bestil dine gratis prøver med det samme!"
Dominik Dotzer, produktchef hos ept GmbH
Vores One27 SMT-printkortstik med et rastermål på 1,27 mm leverer nu netop det og meget mere: de er som skabt til en lang række mezzanine-, board-to-board- og board-to-cable-anvendelser inden for SMT, samtidig med at de er yderst robuste og lette at arbejde med og desuden dokumenterbart kompatible med de allerede udbredte SMT-stik med 1,27 mm rasterafstand på markedet. Med et udvalg af tre forskellige udformninger til henholdsvis stikben og stikfod samt en høj sikkerhed mod fejltilslutning kan stort set enhver printpladeafstand fra 8 til 20,00 mm og enhver printpladeopstilling realiseres. Derudover tilbyder vi One27 IDC-stikfoden ikke kun enkeltvis, men også med en individuelt tilpasset kabelkonfektion. Der er virkelig noget for enhver smag! Vi garanterer optimal bearbejdelighed af SMT-printkortstikene takket være en koplanaritetstolerance på kun 0,1 mm og et fantastisk fastgørelsesområde på ± 0,7 mm henholdsvis ± 4° på langs og ± 2° på tværs. Prøv gerne selv One27-stikkene, og bestil dine gratis prøver med det samme!"
Dominik Dotzer, produktchef hos ept GmbH
FAQ: Spørgsmål og svar om One27 SMT-printkortstik
Hvordan kan One27 SMT-printkortstik forarbejdes?Hvordan kan printkort forbindes med hinanden ved hjælp af One27 SMT-stik?Hvilke afstand mellem printkort kan realiseres med One27-stik?Hvorfor er kontakten mellem stikbenene og stikfæstet særligt pålidelig i One27-stikene?Er One27 SMT-printkortstik fra ept kompatible med andre stik på markedet?Til hvilke anvendelsesformål bruges One27-printkortstik?Hvilke strømtyper kan overføres med One27-stikforbindelserne?Hvilken forskydning kan One27-printkortstik tåle ved tilslutning?Kan One27 IDC-stikbenet også købes uden fladkabel?Tilbyder ept One27 IDC-stikrækken også færdigmonteret med kabel?Leveres One27 SMT-stik også i tape-and-reel-emballage?Er One27-printkortstik UL-godkendte komponenter?Er ept-printkortstikene i overensstemmelse med RoHS-direktivet?
Hvordan kan One27 SMT-printkortstik forarbejdes?
One27-stiksystemet fremstilles ved hjælp af Surface Mount Technology (SMT) og loddes dermed direkte på printkort. Stikkene leveres som standard i Tape-and-Reel-emballage, hvilket muliggør fuldautomatisk håndtering via Pick-and-Place. Positioneringsstifter på undersiden af One27-stikkene garanterer en præcis placering på printkortet. ept garanterer desuden en koplanaritet af kontakterne på maks. 0,1 mm for at sikre en pålidelig lodning under forarbejdningen.
Hvordan kan printkort forbindes med hinanden ved hjælp af One27 SMT-stik?
De forskellige udformninger i One27-stikfamilien gør det muligt at forbinde printkort i parallelle, vandrette eller vinkelrette konfigurationer samt at tilslutte fladbåndskabler til printkortet.
Hvilke afstand mellem printkort kan realiseres med One27-stik?
Med One27-printkortstik kan der opnås en minimal afstand mellem printkortene på 8,00 mm og en maksimal afstand på 20,00 mm. Dette muliggøres dels af det store overtræk på 1,5 mm. Stikben og stikfod kan dermed trækkes op til 1,5 mm fra hinanden og garanterer fortsat en optimal og pålidelig kontakt. For det andet kan One27-højderne low-, mid- og high-profile kombineres i ni variationer for at skabe forskellige printpladeafstande.
Hvorfor er kontakten mellem stikbenene og stikfæstet særligt pålidelig i One27-stikene?
I One27-stikforbindelserne sker kontakten via en dobbeltbenet fjederkontakt, der omslutter stikbenet på stikrækken. Selv ved forskudt tilslutning er der således sikret pålidelig kontakt på mindst den ene side af kontaktstiften. Desuden sker kontakten via den glatte, valsede overflade på fjederkontakten. Slid på kontaktfladen og spåndannelse ved tilslutning af One27-stik er således udelukket.
Er One27 SMT-printkortstik fra ept kompatible med andre stik på markedet?
One27-stiksystemet er fuldt ud kompatibelt med stik fra andre producenter. One27-stikkernes kompatibilitet bekræftes i testrapporter, som du kan anmode om på sales@ept.de.
Til hvilke anvendelsesformål bruges One27-printkortstik?
One27 SMT-stik er velegnede til alle anvendelser, hvor printkort skal forbindes på en robust måde, selv hvor pladsen er begrænset. Takket være de forskellige tilgængelige retninger, højde og tilslutningsteknikker for One27-stikforbindelserne forbliver du fuldstændig fleksibel i placeringen af de printkort, der skal forbindes, samt i tilslutningstypen. Uanset om de stables parallelt i forskellige afstande, vandret ved siden af hinanden, i ret vinkel eller via fladkabel – hvordan du forbinder printkortene med hinanden, er helt op til dig.
Hvilke strømtyper kan overføres med One27-stikforbindelserne?
Et 50-polet One27-stik kan overføre op til 1,4 A ved en omgivelsestemperatur på 20 °C. For nærmere oplysninger bedes De anmode om vores testrapporter på sales@ept.de.
Hvilken forskydning kan One27-printkortstik tåle ved tilslutning?
One27-stikforbindelserne har en høj forskydningstolerance. Ved tilslutning af stikben og stikfjer er der således tilladt en midterforskydning på 0,7 mm i både længde- og tværretningen. Vinkeltolerancen er 4° i længderetningen og 2° i tværretningen.
Kan One27 IDC-stikbenet også købes uden fladkabel?
Ja, ept tilbyder IDC-stikrækken fra One27-produktserien også uden kabel. De kan dermed selv udføre kabelkonfektioneringen og vælge kabellængden efter eget ønske. Vær venligst opmærksom på monteringsvejledningen.
ept tilbyder dog også individuel kabelkonfektionering af One27 IDC-stikrækken, tilpasset Deres behov.
Tilbyder ept One27 IDC-stikrækken også færdigmonteret med kabel?
Ja, ept tilbyder One27 IDC-stikrækken med skære- og klemteknik samt færdigkonfektionerede kabler. De kan frit vælge stikkets retning, antal poler samt kabellængde. Derudover kan De vælge mellem tre forskellige kabeltyper.
Leveres One27 SMT-stik også i tape-and-reel-emballage?
Ja, One27 SMT-stik leveres normalt i tape-and-reel-emballage, hvilket muliggør fuldautomatisk håndtering via pick-and-place. De er også velkomne til at forhøre Dem om andre emballagetyper hos os. One27 IDC-stikben leveres generelt i bakkeemballage.
Er One27-printkortstik UL-godkendte komponenter?
Ja, One27-stik fra ept er UL-godkendte komponenter i USA og Canada.
Er ept-printkortstikene i overensstemmelse med RoHS-direktivet?
RoHS (Restriction of the use of certain Hazardous Substances) er direktivet om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.
Vi bekræfter, at One27-stik fra ept er i overensstemmelse med RoHS-direktivet 2011/65/EU, jf. RoHS-bekræftelsen. Du kan finde yderligere oplysninger under RoHS & REACH.
Udtalelser
Vi respekterer vores kunders ønske om diskretion og nævner derfor ikke kilder i det følgende.
Vi garanterer dog fuldt ud for disse udsagns ægthed.
Vi garanterer dog fuldt ud for disse udsagns ægthed.
De korte leveringstider på One27-printkortstik var afgørende for, at vi valgte at købe de nødvendige stik med 1,27 mm-raster fra ept.
Med One27-stikforbindelserne kan vi beholde det eksisterende printkortlayout. Dermed kan vi nemt og uden ændringer i designet skifte til SMT-stikforbindelserne fra ept.
Takket være den forskudte placering af tilslutningerne på de vinklede One27-stikrækker fra ept behøver vi ikke bruge et ekstra kamera til at kontrollere lodningens kvalitet.
Takket være ept kan vi nu også købe IDC-stikrækken med 1,27 mm-raster som løs del, altså uden kabelforbindelse.
Loddetesten af epts One27 SMT-stik har overbevist mig om, at disse stik er særdeles nemme at arbejde med. Sådan har jeg aldrig før set på stik under udvælgelsesprocessen!
Jeg havde aldrig før set et direkte bevis på, hvor godt stik kan loddes fast på printkortet. Loddetesten af One27-printkortstikkene har virkelig åbnet mine øjne: her kan man faktisk se, hvor sikkert loddeforbindelsen mellem kontakterne og printkortet er.
Det var meget nyttigt for os at kunne købe IDC-stikben i 1,27 mm-raster med et så stort udvalg af kontaktantal som løse dele.
Vi vil gerne besøge Dem på Deres smukke beliggenhed, men ud fra et kvalitetsmæssigt synspunkt ser vi ingen grund til at aflægge Dem et besøg
