flexilink PCB-stik
flexilinkjumper er en fleksibel, ikke-stikbar printkortforbinder, der overbeviser med sit pladsbesparende design og samtidigt høje strøm strømbelastningsevne e på 11 ampere pr. pin.
Ligesom flexilinkjumper sikrer flexilinkb-t-b en pålidelig kontakt ved mekaniske belastninger som stød og vibrationer takket være »press-fit-teknologi«.
Filtre
board-til-board

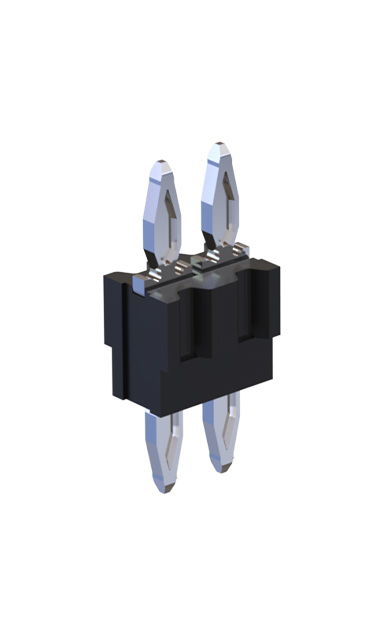

flexilink b-t-b, 5 mm højde Vare nr. 990-52XNN050-110
5 mm højde, til to-trins indpressningsproces, 1–3 kontaktrækker, Plads- og omkostningsbesparelser, erstatter afstandsstykker, Varenummerkode: X = antal rækker, NN = antal poler pr. række, Ved forespørgsler bedes De kontakte vores salgsafdeling.
Parallel
Press-fit-teknologi
Kraft
Robust
flexilink b-t-b, 10 mm monteringshøjde Vare nr. 990-52XNN100-110
10 mm højde, til to-trins indpressningsproces, 1–3 kontaktrækker, Plads- og omkostningsbesparelser, erstatter afstandsstykker, Varenummerkode: X = antal rækker, NN = antal poler pr. række, Ved forespørgsler bedes De kontakte vores salgsafdeling.
Parallel
Press-fit-teknologi
Kraft
Robust
flexilink b-t-b, 15 mm højde Vare nr. 990-52XNN150-110
15 mm højde, til to-trins indpressningsproces, 1–3 kontaktrækker, Plads- og omkostningsbesparelser, erstatter afstandsstykker, Varenummerkode: X = antal rækker, NN = antal poler pr. række, Ved forespørgsler bedes De kontakte vores salgsafdeling.
Parallel
Press-fit-teknologi
Kraft
Robust
flexilink b-t-b, 20 mm højde Vare nr. 990-52XNN200-110
20 mm højde, til to-trins indpressningsproces, 1–3 kontaktrækker, Plads- og omkostningsbesparelser, erstatter afstandsstykker, Varenummerkode: X = antal rækker, NN = antal poler pr. række, Ved forespørgsler bedes De kontakte vores salgsafdeling.
Parallel
Press-fit-teknologi
Kraft
Robust

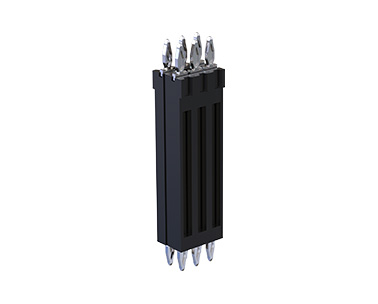

flexilink b-t-b, 25 mm højde Vare nr. 990-52XNN250-110
25 mm højde, til to-trins indpressningsproces, 1–3 kontaktrækker, Plads- og omkostningsbesparelser, erstatter afstandsstykker, Varenummerkode: X = antal rækker, NN = antal poler pr. række, Ved forespørgsler bedes De kontakte vores salgsafdeling.
Parallel
Press-fit-teknologi
Kraft
Robust
jumper

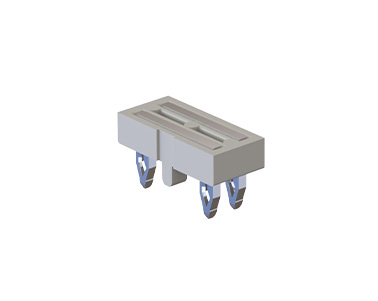

flexilink-jumper, 2 kontakter Vare nr. 991-500200-11
2 kontakter, 11 A strømbelastning, lille pladsbehov, nem montering uden lodning, kan udstyres variabelt med 2 eller 4 mm raster
Vandret
Press-fit-teknologi
Kraft

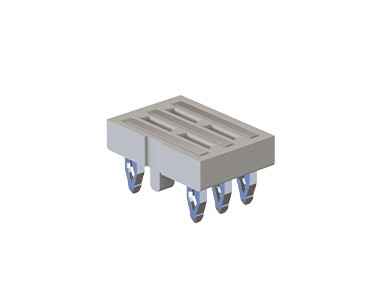

flexilink-jumper, 3 kontakter Vare nr. 991-500300-11
3 kontakter, 11 A strømbelastning, lille pladsbehov, nem montering uden lodning, kan udstyres variabelt med 2 eller 4 mm raster
Vandret
Press-fit-teknologi
Kraft

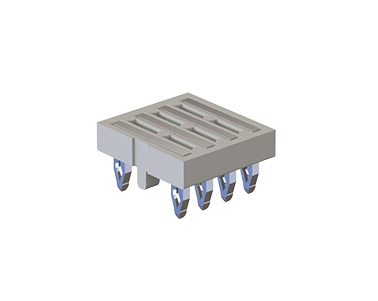

flexilink-jumper, 4 kontakter Vare nr. 991-500400-11
4 kontakter, 11 A strømbelastning, lille pladsbehov, nem montering uden lodning, kan udstyres variabelt med 2 eller 4 mm raster
Vandret
Press-fit-teknologi
Kraft

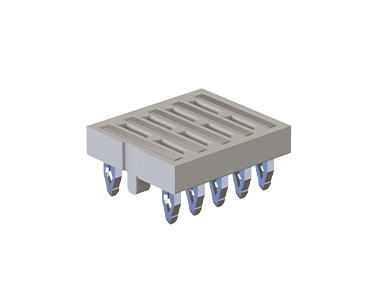

flexilink-jumper, 5 kontakter Vare nr. 991-500500-11
5 kontakter, 11 A strømbelastning, lille pladsbehov, nem montering uden lodning, kan udstyres variabelt med 2 eller 4 mm raster
Vandret
Press-fit-teknologi
Kraft

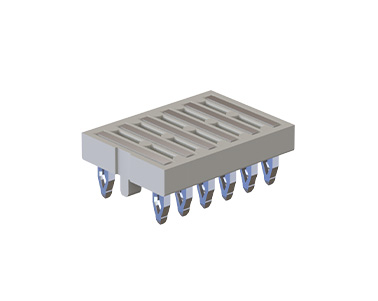

flexilink-jumper, 6 kontakter Vare nr. 991-500600-11
6 kontakter, 11 A strømbelastning, lille pladsbehov, nem montering uden lodning, kan udstyres variabelt med 2 eller 4 mm raster
Vandret
Press-fit-teknologi
Kraft

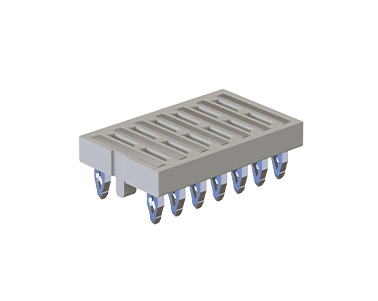

flexilink-jumper, 7 kontakter Vare nr. 991-500700-11
7 kontakter, 11 A strømbelastning, lille pladsbehov, nem montering uden lodning, kan udstyres variabelt med 2 eller 4 mm raster
Vandret
Press-fit-teknologi
Kraft

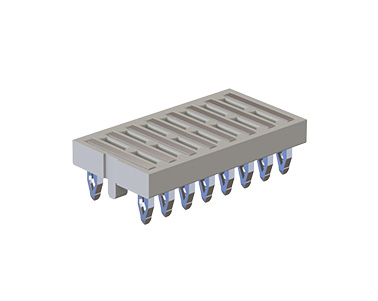

flexilink-jumper, 8 kontakter Vare nr. 991-500800-11
8 kontakter, 11 A strømbelastning, lille pladsbehov, nem montering uden lodning, kan udstyres variabelt med 2 eller 4 mm raster
Vandret
Press-fit-teknologi
Kraft

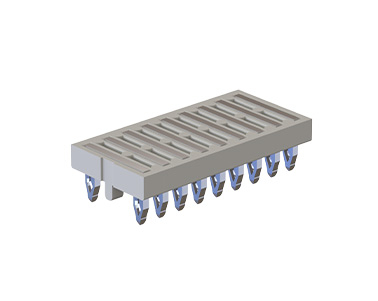

flexilink-jumper, 9 kontakter Vare nr. 991-500900-11
9 kontakter, 11 A strømbelastning, lille pladsbehov, nem montering uden lodning, kan udstyres variabelt med 2 eller 4 mm raster
Vandret
Press-fit-teknologi
Kraft
flexilink-jumper, 10 kontakter Vare nr. 991-501000-11
10 kontakter, 11 A strømbelastning, lille pladsbehov, nem montering uden lodning, kan udstyres variabelt med 2 eller 4 mm raster
Vandret
Press-fit-teknologi
Kraft

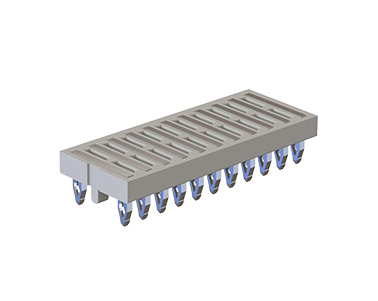

flexilink-jumper, 11 kontakter Vare nr. 991-501100-11
11 kontakter, 11 A strømbelastning, lille pladsbehov, nem montering uden lodning, kan udstyres variabelt med 2 eller 4 mm raster
Vandret
Press-fit-teknologi
Kraft

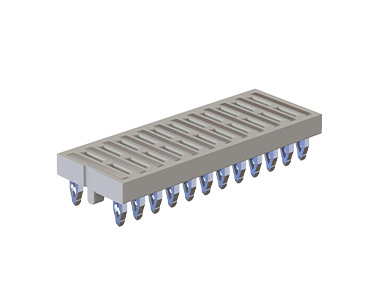

flexilink-jumper, 12 kontakter Vare nr. 991-501200-11
12 kontakter, 11 A strømbelastning, lille pladsbehov, nem montering uden lodning, kan udstyres variabelt med 2 eller 4 mm raster
Vandret
Press-fit-teknologi
Kraft

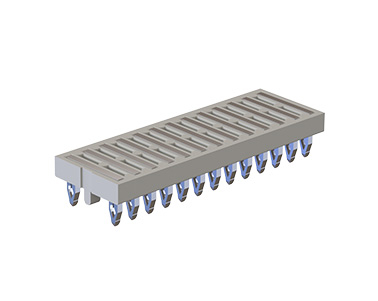

flexilink-jumper, 13 kontakter Vare nr. 991-501300-11
13 kontakter, 11 A strømbelastning, lille pladsbehov, nem montering uden lodning, kan udstyres variabelt med 2 eller 4 mm raster
Vandret
Press-fit-teknologi
Kraft

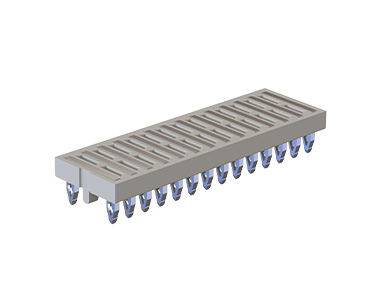

flexilink-jumper, 14 kontakter Vare nr. 991-501400-11
14 kontakter, 11 A strømbelastning, lille pladsbehov, nem montering uden lodning, kan udstyres variabelt med 2 eller 4 mm raster
Vandret
Press-fit-teknologi
Kraft

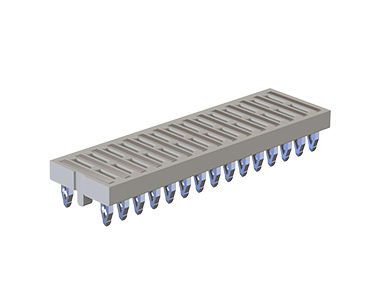

flexilink-jumper, 15 kontakter Vare nr. 991-501500-11
15 kontakter, 11 A strømbelastning, lille pladsbehov, nem montering uden lodning, kan udstyres variabelt med 2 eller 4 mm raster
Vandret
Press-fit-teknologi
Kraft
Andre antal stolper? Andre stabelhøjder? Alternative kontaktbelægninger? Skræddersyede varianter? Efterslæbende kontakter?
flexilink: Oversigt
printstik i indpressningsteknologi
Vores robuste stik flexilink i press-fit-teknologi er perfekt til en robust forbindelse til applikationer med høje koblingsstrømme.
Flexilink findes i to varianter
: - flexilinkjumper til vandrette
printkortforbindelser - flexilinkb-t-b til parallelle printkortforbindelser
Flexilink findes i to varianter
: - flexilinkjumper til vandrette
printkortforbindelser - flexilinkb-t-b til parallelle printkortforbindelser
flexilink-jumper til vandrette printkortforbindelser:
Den overbeviser med sit pladsbesparende design og samtidig høj strømStromtragfähigkeit (strømbelastningsevne). Afstanden mellem printkortene (printkortafstand) på 1 millimeter og et pladsbehov på kun 3,8 millimeter på printkortet muliggør maksimal pladsudnyttelse og alsidig anvendelse af forbindelsen, for eksempel til sammenkobling af LED-printkort. Højden på printkortforbindelsen er kun 2 millimeter.
Den overbeviser med sit pladsbesparende design og samtidig høj strømStromtragfähigkeit (strømbelastningsevne). Afstanden mellem printkortene (printkortafstand) på 1 millimeter og et pladsbehov på kun 3,8 millimeter på printkortet muliggør maksimal pladsudnyttelse og alsidig anvendelse af forbindelsen, for eksempel til sammenkobling af LED-printkort. Højden på printkortforbindelsen er kun 2 millimeter.

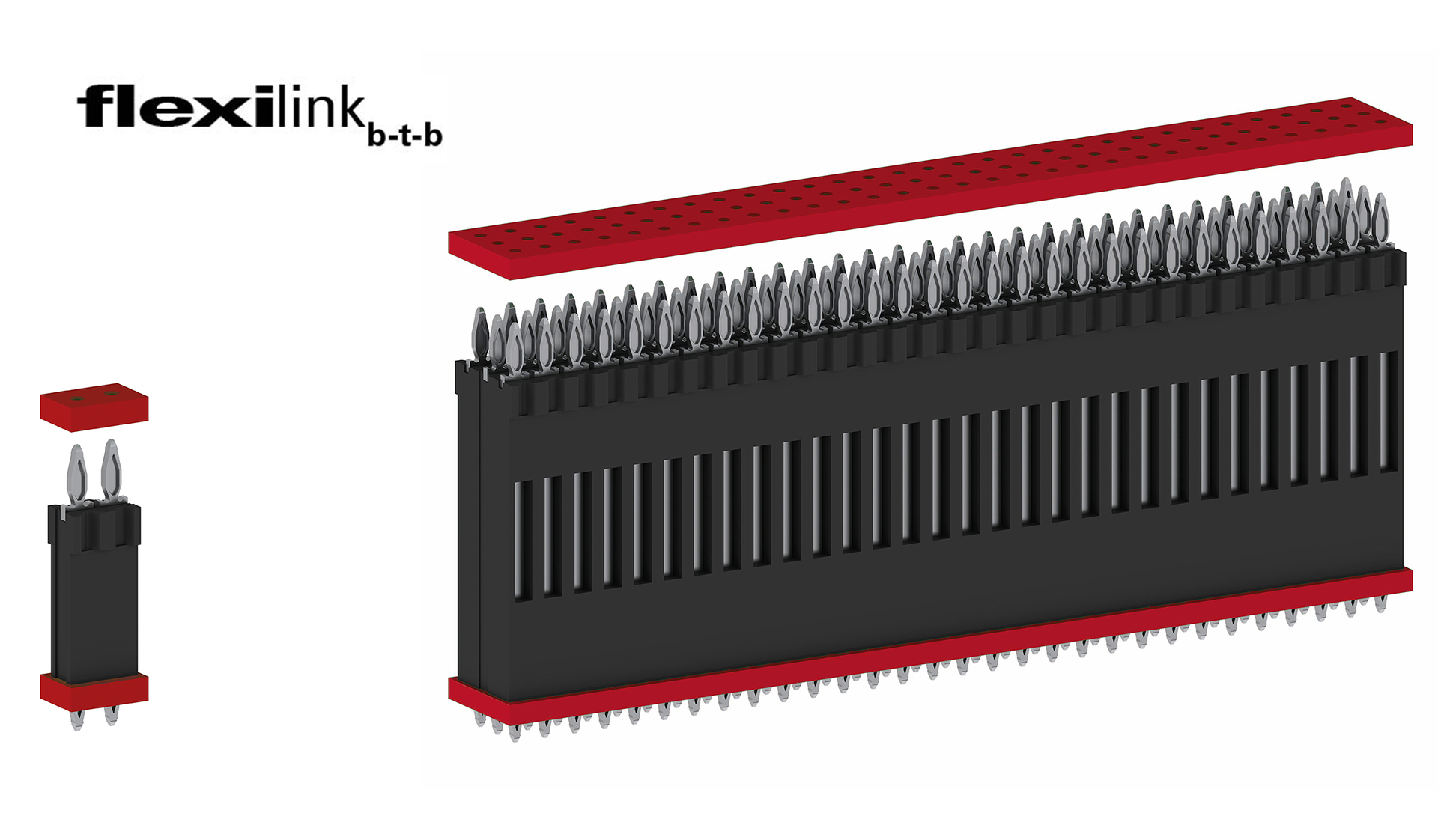

flexilinkb-t-b til parallelle printkortforbindelser:
flexilinkb-t-b-Steckverbinderen med 2,54 mm pitch garanterer en højkvalitets printkortforbindelse ved hjælp af press-fit-teknologi. Den dobbeltsidede stik er DEN løsning til høje koblingsstrømme, da ingen kontaktovergang begrænser strømbelastningsevne.
Den klare fordel: Med blot én komponent etableres både en mekanisk og en elektrisk forbindelse. afstandsstykke er overflødige – derfor sparer De ikke kun plads på printkortet, men også omkostninger.
flexilinkb-t-b tilpasser sig Deres ønsker: De kan vælge flexilinkb-t-b til printkortafstande fra 5 til 25 millimeter samt kombinere forskellige rækker og polantaler med hinanden.
flexilinkb-t-b-Steckverbinderen med 2,54 mm pitch garanterer en højkvalitets printkortforbindelse ved hjælp af press-fit-teknologi. Den dobbeltsidede stik er DEN løsning til høje koblingsstrømme, da ingen kontaktovergang begrænser strømbelastningsevne.
Den klare fordel: Med blot én komponent etableres både en mekanisk og en elektrisk forbindelse. afstandsstykke er overflødige – derfor sparer De ikke kun plads på printkortet, men også omkostninger.
flexilinkb-t-b tilpasser sig Deres ønsker: De kan vælge flexilinkb-t-b til printkortafstande fra 5 til 25 millimeter samt kombinere forskellige rækker og polantaler med hinanden.
Vi fremstiller dine præcist tilpassede, individuelle stik til din anvendelse.
nu om individuelle stik
- andre polantal
- andre stakhøjders
- alternative kontaktbelægninger
nu om individuelle stik

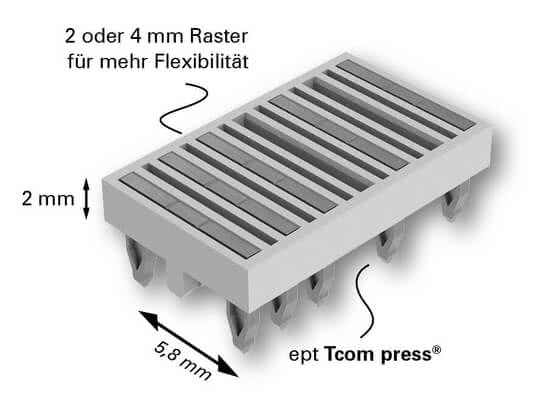

Funktioner ved printkortstikket flexilink jumper
flexilinkjumper er en fleksibel, ikke-stikbar printkortforbinder, der overbeviser med sit pladsbesparende design og samtidigt høje strøm strømbelastningsevne på 11 ampere pr. pin. Den har en variabel afstand ( pitch ) på 2 eller 4 millimeter og tilbyder 2 til 15 kontaktbroer. Dette muliggør printkortafstande helt efter dine ønsker. Dermed er den særligt velegnet til anvendelser som LED-lister inden for bygnings-, automatiserings- og bilelektronik. Den modstår fremragende stærke mekaniske belastninger som stød og vibrationer. Der er ikke behov for en kompliceret loddeproces – flexilinkjumperen sikrer ved hjælp af press-fit-teknologi en ukompliceret forbindelse mellem to eller flere printkort.
Funktioner ved flexilink-jumper
- Variabelt pitch fra 2 til 4 millimeter
- 2 til 15 kontaktbroer
- Op til 11 A strømbelastningsevne pr. pin
- Plads- og omkostningsbesparelse, erstatter afstandsstykke
- Kun én komponent til forbindelsen
- Tåler høje mekaniske belastninger, stød og vibrationer
- Eliminering af loddeprocessen ved indpresning
- af individuelle printkortafstand mulig
- press-fit-zone Tcom press®
Anvendelser
- LED inden for bygnings-, automatiserings- og bilteknik,
- drivteknik og
- sensorteknik

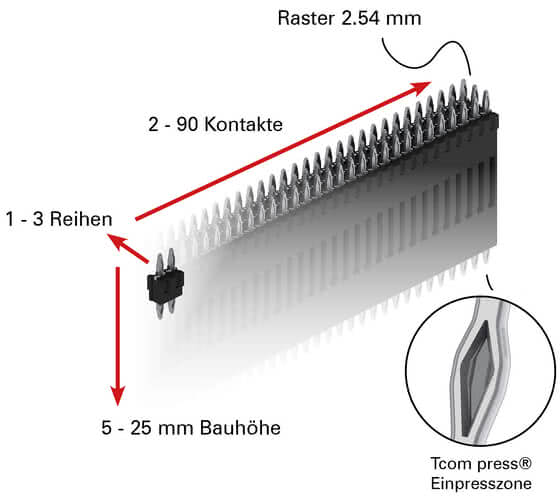

Funktioner ved printkortstikket flexilink b-t-b
Ligesom flexilinkjumper sikrer flexilinkb-t-b en pålidelig kontakt ved mekaniske belastninger som stød og vibrationer takket være »press-fit-teknologi«. flexilinkb-t-b kan tilpasses fleksibelt til din anvendelse: Konfigurer din flexilinkb-t-b med hensyn til byggehøjde, antal rækker og kontakter. Der er mulighed for en til tre kontaktrækker, to til 90 ben og printkortafstande mellem 5 og 25 millimeter. Hvert ben har en strømstrømbelastningsevne på op til 11 ampere. Dermed er flexilinkb-t-b særligt velegnet til højstrømsanvendelser og udnytter sit fulde potentiale ved almindelige anvendelser med printplader med tykt kobberlag.
Funktioner b-t-b
- op til 11 A strømstrømbelastningsevne pr. pin
- 2 til 90 kontakter
- 5 til 25 millimeter byggehøjde
- 1 til 3 rækker
- Plads- og omkostningsbesparelse, erstatter afstandsstykke
- kun én komponent nødvendig
- til forbindelse høj mekanisk belastning ved stød og vibrationer
- ingen loddeproces nødvendig – press-fit-teknologi press-fit-zone Tcom
- press®
Anvendelser
Værktøjsmaskiner
Landbrugsteknologi
Bilindustri
Intralogistik
Løfte- og kranteknik
Drivteknik
Landbrugsteknologi
Bilindustri
Intralogistik
Løfte- og kranteknik
Drivteknik
FAQ: Spørgsmål og svar om flexilink-printkortstik
Kan man også presse Flexilink ind i en tykkere kobberplade? Hvorfor er der en »minimumsordremængde« hos flexilink?
Kan man også presse Flexilink ind i en tykkere kobberplade?
Ja, Flexilink kan nemt presses ind i printkort med tykke kobberlag.
Hvorfor er der en »minimumsordremængde« hos flexilink?
Minimumsordremængderne skyldes det store rådgivningsarbejde, den komplekse maskinteknologi og de høje omkostninger til indstilling af pressen.
Udtalelser
Vi respekterer vores kunders ønske om diskretion og nævner derfor ikke kilder i det følgende.
Vi garanterer dog fuldt ud for disse udsagns ægthed.
Vi garanterer dog fuldt ud for disse udsagns ægthed.
Ved hjælp af flexilink fra ept kunne vi løse vores pladsproblemer og bringe vores nye udvikling på markedet til tiden.
Takket være epts gastætte press-fit-zone kunne vi anvende flexilink for at sikre, at der ikke opstod kontaktafbrydelse, selv ved indstøbte komponenter.
Med Flexilink kan vi præcist indstille de afstand mellem printpladerne, som vi har brug for.
I vores test under ekstreme belastninger med stød og vibrationer har vi opnået de bedste resultater med flexilink: Der var ingen kontaktafbrydelse ved forbindelsespunkterne mellem flexilink-stifter og printkortets gennempletteret hul!
Med Flexilink behøver vi kun én komponent i stedet for to for at forbinde printkort pålideligt med hinanden.
