PC/104, PC/104-Plus
PC/104 og PC/104-Plus er standarder for Computer on Module (CoM), der anvendes i industricomputere. I modsætning til andre kendte formfaktorer stables modulerne. På den måde kan der opbygges komplekse computersystemer. PC/104 og PC/104-Plus tilbyder fuld hardware- og softwarekompatibilitet i en ekstremt lille formfaktor (96 mm x 90 mm) med et standardiseret bussystem (ISA). Takket være denne standardisering kan forskellige PC/104-kort bruges sammen til at udføre en bestemt opgave.
Funktioner
- Gennemprøvet indstøbningsteknik fra ept med Tcom press®
- PC/104-Plus, også med 22 mm afstand.
- Shrouds som tilbehør. Mulighed
- for tilpasning af antal kontakter
- og/eller mekanisk belastning. 2,54 mm raster
Anvendelser
- Board-to-Board til printpladeafstand på 15,24 mm og 22 mm
PC/104: Oversigt
Filtre
PC/104-stik

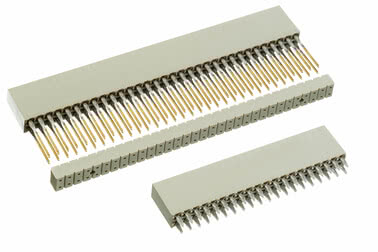

PC/104-stik Vare nr. 962-40202-03
Tilslutningslængde 3,4 mm, Antal poler: 40, Kvalitetsklasse 3
Parallel
Loddet gennemgående hulbelægning
PC/104-stik Vare nr. 962-40206-03
Tilslutningslængde 3,4 mm, Antal poler: 40, Kvalitetsklasse 2
Parallel
Loddet gennemgående hulbelægning
PC/104-stik Vare nr. 962-40322-03
Tilslutningslængde 3,4 mm, Antal poler: 64, Kvalitetsklasse 3
Parallel
Loddet gennemgående hulbelægning
PC/104-stik Vare nr. 962-40326-03
Tilslutningslængde 3,4 mm, Antal poler: 64, Kvalitetsklasse 2
Parallel
Loddet gennemgående hulbelægning
PC/104-stik Vare nr. 962-60202-03
Tilslutningslængde 3,4 mm, Antal poler: 40, Kvalitetsklasse 3
Parallel
Press-fit-teknologi
PC/104-stik Vare nr. 962-60202-12
Tilslutningslængde 12,2 mm, Antal poler: 40, Kvalitetsklasse 3
Parallel
Press-fit-teknologi
PC/104-stik Vare nr. 962-60206-03
Tilslutningslængde 3,4 mm, Antal poler: 40, Kvalitetsklasse 2
Parallel
Press-fit-teknologi
PC/104-stik Vare nr. 962-60206-12
Tilslutningslængde 12,2 mm, Antal poler: 40, Kvalitetsklasse 2
Parallel
Press-fit-teknologi
PC/104-stik Vare nr. 962-60322-03
Tilslutningslængde 3,4 mm, Antal poler: 64, Kvalitetsklasse 3
Parallel
Press-fit-teknologi
PC/104-stik Vare nr. 962-60322-12
Tilslutningslængde 12,2 mm, Antal poler: 64, Kvalitetsklasse 3
Parallel
Press-fit-teknologi
PC/104-stik Vare nr. 962-60326-03
Tilslutningslængde 3,4 mm, Antal poler: 64, Kvalitetsklasse 2
Parallel
Press-fit-teknologi
PC/104-stik Vare nr. 962-60326-12
Tilslutningslængde 12,2 mm, Antal poler: 64, Kvalitetsklasse 2
Parallel
Press-fit-teknologi
PC/104-Plus-stikrække

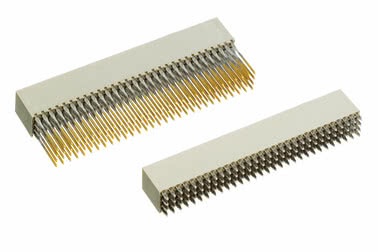

PC/104-Plus-stikrække Vare nr. 272-30000-31
Tilslutningslængde 2,8 mm, Antal poler: 60, Kvalitetsklasse 3
Parallel
Press-fit-teknologi
PC/104-Plus-stik
PC/104-Plus-stik Vare nr. 264-40303-02
Tilslutningslængde 2,8 mm, Antal poler: 120, Kvalitetsklasse 3
Parallel
Loddet gennemgående hulbelægning
PC/104-Plus-stik Vare nr. 264-60303-02
Tilslutningslængde 2,8 mm, Antal poler: 120, Kvalitetsklasse 3
Parallel
Press-fit-teknologi
PC/104-Plus-stik Vare nr. 264-60303-12
Tilslutningslængde 12 mm, Antal poler: 120, Kvalitetsklasse 3
Parallel
Press-fit-teknologi
PC/104-Plus-stikrække 22 mm

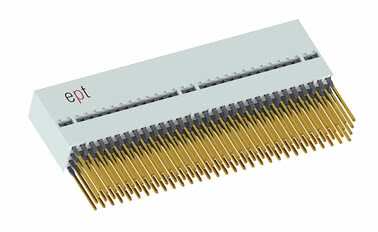

PC/104-Plus-stikrække 22 mm Vare nr. 264-61303-02
Tilslutningslængde 2,8 mm, Antal poler: 120, Kvalitetsklasse 3, til 22 mm afstand mellem printplader
Parallel
Press-fit-teknologi
PC/104-Plus-stikrække 22 mm Vare nr. 264-61303-12
Tilslutningslængde 12 mm, Antal poler: 120, Kvalitetsklasse 3, til 22 mm afstand mellem printplader
Parallel
Press-fit-teknologi
PC/104-Plus-tilbehør
PC/104-Plus-afstandsstykker Vare nr. 264-16302
Antal poler: 120

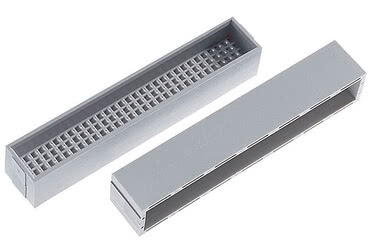

PC/104-Plus-afskærmning Vare nr. 264-17302
Antal poler: 120
Andre antal stolper? Andre stabelhøjder? Alternative kontaktbelægninger? Skræddersyede varianter? Efterslæbende kontakter?
Funktioner
PC/104- og PC/104-Plus-stikene overbeviser med den gennemprøvede Tcom press®-indpressningsteknik fra ept. Med disse stik kan der opnås printpladeafstande på 15,24 mm og 22 mm. Muligheden for at tilpasse antallet af kontakter og/eller den mekaniske belastning giver dig mulighed for at finde helt individuelle løsninger.
Oversigt over detaljerne
Oversigt over detaljerne
Vi fremstiller skræddersyede, individuelle stik til netop din anvendelse.
Forespørg nu om individuelle stikforbindelser
- andre poltal
- andre stabelhøjder
- alternative kontaktbelægninger
Forespørg nu om individuelle stikforbindelser
Standarderne PC/104 og PC/104-Plus
På grund af de stadig mere kraftfulde komponenter blev det nødvendigt at udvide PC/104-systemet med et hurtigere bussystem. Derfor blev PC/104-systemet udvidet med PCI-bussen. Denne udvidelse blev benævnt PC/104-Plus i specifikationen.
PC/104- og PC/104-Plus-stik
Mens PC/104-bussen består af to stik med 40 og 64 ben, der kan sættes sammen parallelt med en rasterafstand på 2,54 mm, har PC/104-Plus allerede 120 ben med en afstand på 2,00 mm fordelt på 4 rækker.

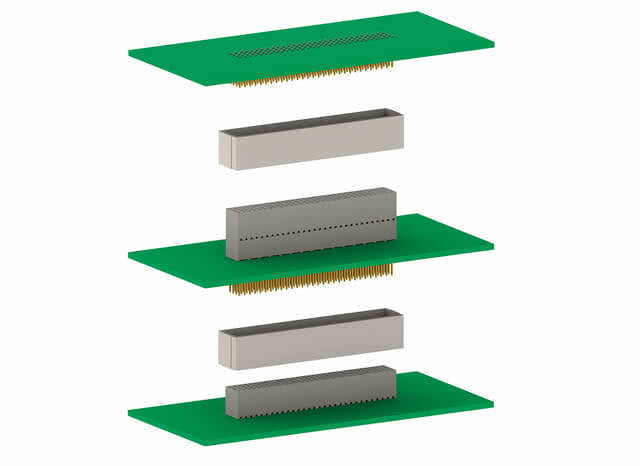

Ved at anvende stik med overgangszone (lange ben) i pressteknik kan flere kort nemt stables oven på hinanden (se illustration). De af PC/104-konsortiet specificerede afstande overholdes ved brug af afstandsstykker og afskærmninger.
Der er således ikke længere behov for yderligere brug af afstandsbolte.
PC/104- og PC/104-Plus-stik
Mens PC/104-bussen består af to stik med 40 og 64 ben, der kan sættes sammen parallelt med en rasterafstand på 2,54 mm, har PC/104-Plus allerede 120 ben med en afstand på 2,00 mm fordelt på 4 rækker.
Ved at anvende stik med overgangszone (lange ben) i pressteknik kan flere kort nemt stables oven på hinanden (se illustration). De af PC/104-konsortiet specificerede afstande overholdes ved brug af afstandsstykker og afskærmninger.
Der er således ikke længere behov for yderligere brug af afstandsbolte.
Udviklerperspektiv
"ept-stikforbindelserne udmærker sig ved den højeste stansningskvalitet, hvilket især kommer til udtryk i den rene prægning af kontaktstifterne. Takket være forarbejdningskvaliteten og de tilgængelige kvalitetsniveauer er et stort antal stikcykler garanteret. ept PC/104- og PC/104-Plus-stik leveres med den på markedet kendte og gennemprøvede Tcom press®-indpressningszone og sikrer dermed højeste pålidelighed i alle tænkelige applikationer.
Kontaktbåndene presses ind i dette stik med et simpelt fladplade-presseværktøj. Dermed undgås omkostningerne til det tidskrævende håndlodning, og der opstår ingen efterarbejde på overførselsstiften. (Loddebroer, tinnsprøjt) Ved indpressning af stikbenene med overførselsstifter skubbes en føringsdel op nedefra, som stabiliserer overførselsstiften. Desuden fungerer denne som afstandsholder, så afstanden på 0,6" opnås ved tilslutning af modulerne."
Kontaktbåndene presses ind i dette stik med et simpelt fladplade-presseværktøj. Dermed undgås omkostningerne til det tidskrævende håndlodning, og der opstår ingen efterarbejde på overførselsstiften. (Loddebroer, tinnsprøjt) Ved indpressning af stikbenene med overførselsstifter skubbes en føringsdel op nedefra, som stabiliserer overførselsstiften. Desuden fungerer denne som afstandsholder, så afstanden på 0,6" opnås ved tilslutning af modulerne."
FAQ: Spørgsmål og svar om PC/104 og PC/104-Plus
Fås isoleringshuset til PC/104- og PC/104 Plus-stik i forskellige farver? Skal stikhusene til PC/104- og PC/104 Plus-presstikkene bestilles separat som tilbehør? Hvad er det særlige ved PC/104- og PC/104 Plus-stik?
Fås isoleringshuset til PC/104- og PC/104 Plus-stik i forskellige farver?
PC/104- og PC/104 Plus-stik til indstøbning fås hos ept i farverne grå og sort.
Skal stikhusene til PC/104- og PC/104 Plus-presstikkene bestilles separat som tilbehør?
Den føringsdel, der stabiliserer overførselsstiften under indpressningsprocessen, indgår i standardudstyret til indpressningsstik.
Hvad er det særlige ved PC/104- og PC/104 Plus-stik?
PC/104- og PC/104-Plus-stikene overbeviser med den gennemprøvede Tcom press®-indpressningsteknik fra ept. Desuden muliggør stikkene printpladeafstande på 15,24 mm og 22 mm.
