Float27 – Vores løsning inden for flydende anlæg
Vigtigste funktioner
- 1,27 mm raster
- 26,1 mm til 30,7 mm afstand mellem printplader
- ± 0,8 mm toleranceudligning i X- og Y-retningen

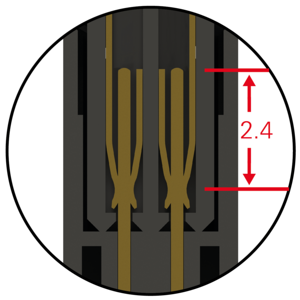

- Op til 2,4 mm kontaktdækning i Z-retningen
Fordele
- Høj modstandsdygtighed over for vibrationer og stød
- Aflastning af stikområdet og loddeforbindelsen
- Lav forskydningskraft

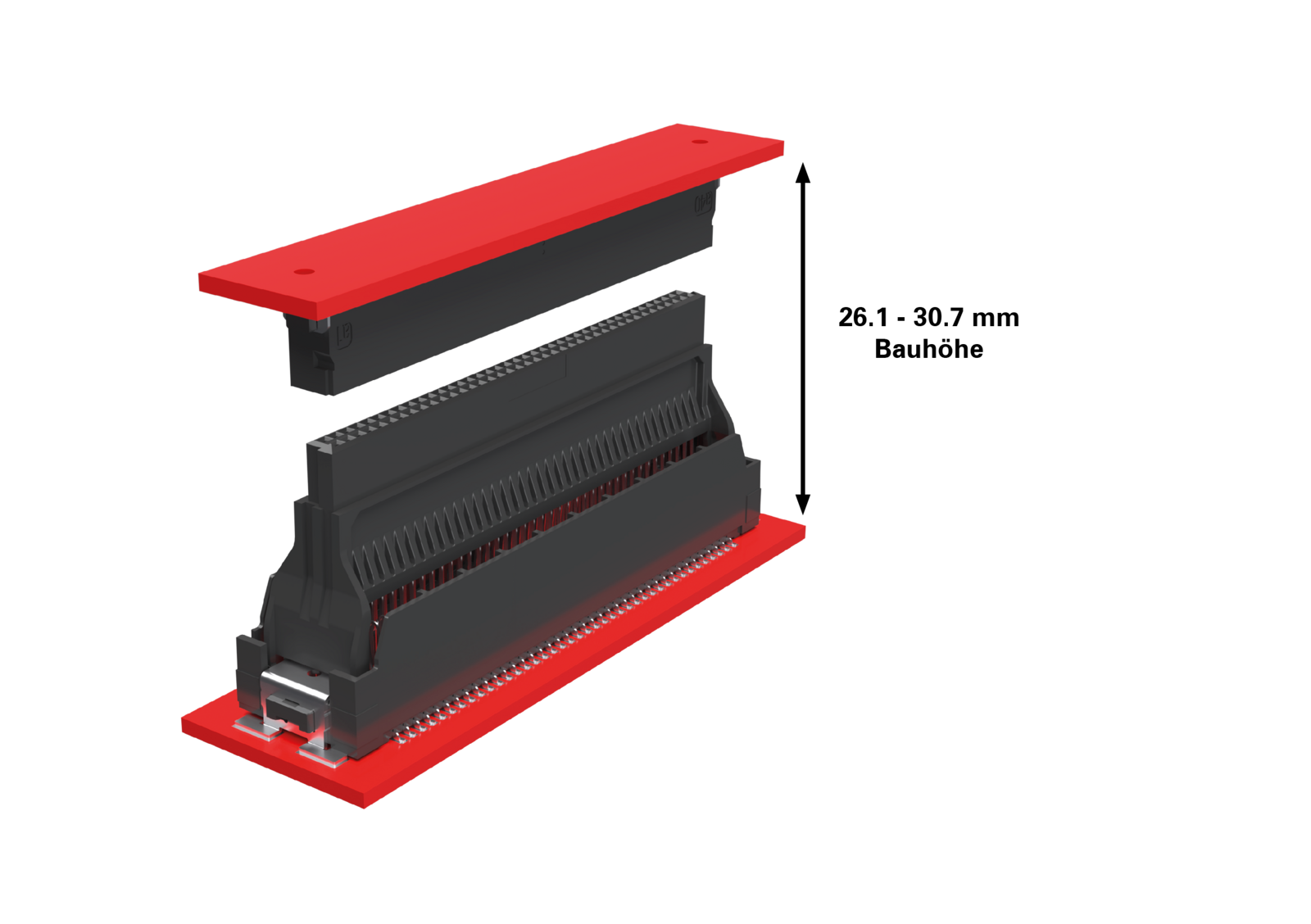

Float27: Oversigt
Lige fjederliste
Float27 stikprofil x²high-profile Vare nr. 424-56080-51
Knivliste, lige
One27 stikdåse med lav profil Vare nr. 413-52080-51
One27 stikdåse, mellemprofil Vare nr. 413-53080-51
One27 stikdåse med højt profil Vare nr. 403-54080-51
Andre antal stolper? Andre stabelhøjder? Alternative kontaktbelægninger? Skræddersyede varianter? Efterslæbende kontakter?
Højdepunkter ved Float27 SMT-flydende stik
- ± 0,8 mm toleranceudligning
- i X- og Y-retningen
- under sammenstikningen
- og i sammenstikket tilstand
Tekniske særlige egenskaber ved Float27-stikket
Oversigt over detaljerne
for korrekt tilslutning af stikben og stikfod
til udligning af forskydning i midten og vinkelforskydning ved samling
robust forbindelse til printkortet
optimal bearbejdning takket være præcis placering
Sikker lodning under bearbejdningen
høj stabilitet og belastningsevne i loddeforbindelsen
Oversigt over detaljerne
til sikker og pålidelig kontakt
pålidelig kontakt gennem kontaktlukning på en valset, glat overflade
Høj pålidelighed takket være stor toleranceudligning
til realisering af den høje toleranceudligning
Float27-stik til printkort
Vores Float27 SMT-printpladestik i rastermålet 1,27 mm med »floating«-funktion leverer nu netop det og meget mere: Takket være deres høje toleranceudligning på op til ± 0,8 mm er de som skabt til en lang række anvendelser, der er udsat for ekstremt høje stød- og vibrationsbelastninger, skal overbryde store printpladeafstande og desuden skal bearbejdes automatiseret. Ved at kombinere Float27-fjederstikket med de forskellige udførelser af One27-knivstik samt et stort overstikningsområde kan stort set enhver afstand mellem printkort på 26,1 til 30,7 mm realiseres. Vi garanterer optimal bearbejdelighed af SMT-printkortstikene gennem en koplanaritetstolerance på kun 0,1 mm. Desuden sikres maksimal robusthed takket være den dobbeltsidede fjederkontakt.
Prøv gerne selv Float27-stikkene, og bestil dine gratis prøver med det samme!"
Dominik Dotzer, produktchef hos ept GmbH
FAQ: Spørgsmål og svar om Float27 SMT-printkortstik
Hvordan kan Float27 SMT-printkortstik forarbejdes?
Float27-stiksystemet fremstilles ved hjælp af Surface Mount Technology (SMT) og loddes derfor direkte på printkort. Positioneringsstifter på undersiden af Float27-stikkene sikrer en præcis placering på printkortet. ept garanterer desuden en koplanaritet på kontakterne på højst 0,1 mm for at sikre en pålidelig lodningsproces under fremstillingen.
På hvilke måder kan printkort forbindes med hinanden ved hjælp af Float27 SMT-stik?
Ved at kombinere dem med de forskellige stikrækker fra One27-stikfamilien kan der oprettes forbindelser mellem printkort i både parallel og vinkelret opstilling.
Hvilke afstand mellem printkort kan realiseres med Float27-stik?
Med Float27-printkortstikene kan der opnås en minimal afstand mellem printkortene på 26,1 mm og en maksimal afstand på 30,70 mm. Dette muliggøres blandt andet af det store overtræk på 2,4 mm. Stikbenene og stikfæsten kan dermed trækkes op til 1,5 mm fra hinanden og garanterer stadig en optimal og pålidelig kontakt.
Hvorfor er kontakten mellem stikbenene og stikfæsten særligt pålidelig i Float27-stikene?
Hos Float27-stikforbindelserne sker kontakten via en fjederkontakt med to ben, der omslutter stikbenet på stikrækken. Derudover sker kontakten via fjederkontaktens glatte, valsede overflade. Slid på kontaktfladen og spåndannelse ved tilslutning af Float27-stik er dermed udelukket.
Til hvilke anvendelser bruges Float27-printkortstik?
Float27-stik er velegnede til alle anvendelser med store stød- og vibrationsbelastninger. Toleranceudligningen via mæanderen aflaster loddeområdet, mindsker belastningen på loddepunktet og sikrer lave forskydningskræfter. Float27-stik er ligeledes velegnede til automatiserede monteringsprocesser eller når flere stik skal loddes på et printkort. Produktionstolerancer udlignes af floating-funktionen op til ± 0,8 mm.
Hvilke tolerancer udligner Float27-printkortstik?
Float27-stikforbindelserne muliggør en høj toleranceudligning. Dermed er der ved tilslutning af stikben og stikrække samt i tilsluttet tilstand en tilladt forskydningstolerance på ± 0,8 mm i længde- og tværretningen. Derudover sikrer en kontaktdækning på op til 2,4 mm denne høje toleranceudligning også i Z-retningen.
Kan lodningen af Float27 SMT-stik på printkortet kontrolleres ved hjælp af automatisk optisk inspektion (AOI)?
Ja, kontaktdesignet på Float27-stikkene er udformet til automatisk optisk kontrol efter lodning. Kontakterne på Float27-printstikkene er placeret forskudt, så den automatiske optiske kontrol kan udføres fra den ene side.
Er ept-printkortstikene i overensstemmelse med RoHS-direktivet?
RoHS (Restriction of the use of certain Hazardous Substances) er direktivet om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.
Vi bekræfter, at Float27-stik fra ept i henhold til RoHS-bekræftelsen overholder RoHS-direktivet 2011/65/EU. Du kan finde yderligere oplysninger under RoHS & REACH.
