Vi producerer hvert år flere milliarder højpræcise stansede kontakter til bilindustrien – udelukkende fremstillet i EU. Takket være deres ekstremt robuste egenskaber er vores indstøbte stik ideelle til anvendelser med høje sikkerhedskrav samt alle steder, hvor der stilles krav om maksimal mekanisk belastbarhed.
Indpressningsteknik: Sådan fungerer det
Press-fit-teknologi
Ved indpressningsteknikken oprettes der en elektrisk forbindelse mellem stikket og printkortet ved at presse en stikben (pin) ind i et gennemgående hul i printkortet.
Indpressningsteknikken bygger på et simpelt princip: Indpressningszonen på en kontaktstift har i tværsnit en større diagonal end det metalliserede hul i printkortet. Den deformation, der opstår ved indpressningen, dæmpes af den fleksible zone på kontaktstiften. Printkortbøsningen deformeres derfor kun i meget begrænset omfang. Ved indpressningen opstår der en kold svejsning mellem kontaktstiften og det metalliserede hul i printkortet: en gasæt, korrosionssikker, lavohmisk og elektrisk ledende mekanisk forbindelse. Den forbliver kontaktsikker og stabil selv under meget høje mekaniske og termiske belastninger, såsom vibrationer, bøjning og store temperatursvingninger.
Vi anbefaler procesovervågning under indpressningsprocessen: Kraft-vej- og kameraovervågning gør det muligt at vurdere forbindelsesstedet.
Ud over den gennemprøvede indpressningsteknik med vores indpressningszone Tcom press® tilbyder ept også mange andre muligheder inden for tilslutningsteknik. Uanset om det drejer sig om loddet gennemkontakt, THR eller SMT – har vi den rette løsning til enhver anvendelse.
Indpressningsteknik: Enkel håndtering

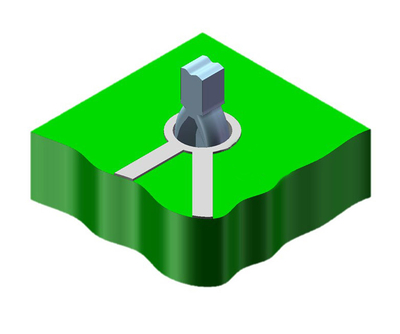

Ledningsbaner – indstøbningsteknik
Hvis specifikationerne overholdes, er indstøbningsteknikken nem at anvende. Fire parametre spiller her en afgørende rolle: boringsdiameteren og diameteren på det metalliserede indstøbningshul, tykkelsen på kobberbøsningen i indstøbningshullet samt printkortets overflade.
Hvis der både skal monteres SMD-komponenter og indstøbte stik på et printkort, skal en bestemt rækkefølge overholdes: Først skal komponenterne med loddetilslutninger monteres. Når alle komponenter er loddet på printkortet ved hjælp af en egnet metode, kan montering af indpressede stikforbindelser finde sted. Denne rækkefølge er vigtig: En omvendt procesrækkefølge ville medføre en høj termisk belastning af de indpressede stikforbindelser. Dette ville føre til en efterfølgende (ukontrolleret) lodning af indpressningszonen, hvorved en intakt gasætlig zone ikke længere ville være garanteret.
Desuden skal den korrekte afstand til printkortets kant og til følsomme elektroniske komponenter (f.eks. keramiske komponenter) samt tilslutningerne til ledningsbanerne overholdes. Ved at overholde minimumsafstanden forhindres det, at printkortmaterialet eller elektroniske komponenter beskadiges på grund af trykzonens kraftpåvirkning, og at printkortets lag ødelægges.
Indpressningsteknik: Fordele
Den mest robuste og pålidelige forbindelsesteknologi
Lang holdbarhed
Gasætlig forbindelse
Høje holdkræfter
Ingen loddefejl, flusmiddelrester eller lignende
Ingen yderligere rengøring nødvendig
Kan
genbruges ved simpel udpresning Effektiv og omkostningseffektiv monteringsproces
Ideel til lakering af printkort / indstøbning af hele samlingen
Indpressningsteknik: ept's tilbud til bilindustrien
Vi fremstiller flere milliarder kontakter om året, udelukkende i EU, til forskellige sektorer og anvendelsesområder inden for bilindustrien. Vores indstansningszoner har båndtykkelser fra 0,2 til 1,2 mm til huller med en diameter på 0,56 til 2,0 mm eller helt efter dine ønsker.
Gratis hvidbog om grundlæggende principper inden for indpressningsteknik
Leder du efter detaljeret faglig viden om indpressningsteknik? Download vores gratis hvidbog her for at få uddybende oplysninger om grundlæggende principper inden for indpressningsteknik.
