HighSpeed-direkte stikforbindelser op til 28 Gbit/s
Funktioner
- Direkte stikforbindelser
- 20 til 200 kontakter
- 28 Gbit/s dataoverførselshastighed
- 3,2 A strømbelastning
- 500 stikcykler
- Pakket i Tape & Reel, bakke
- 1,60 mm tykkelse på datakort
Anvendelser
- Indbygget
- industriell automatisering
- Datakommunikation
EC.8: Oversigt
EC.8 – lige
EC.8 lige 20p Vare nr. 408-52020-000-11
EC.8 lige 40p Vare nr. 408-52040-000-11
EC.8 lige 60p Vare nr. 408-52060-000-11
EC.8 lige 60p Vare nr. 408-52060-100-11
EC.8 lige 80p Vare nr. 408-52080-100-11
EC.8 lige 100p Vare nr. 408-52100-100-11
EC.8 lige 120p Vare nr. 408-52120-100-11
EC.8 lige 140p Vare nr. 408-52140-100-11
EC.8 lige 160p Vare nr. 408-52160-100-12
EC.8 lige 180p Vare nr. 408-52180-100-12
EC.8 lige 200p Vare nr. 408-52200-100-12
EC.8 lige 200p Vare nr. 408-52200-103-12
Andre antal stolper? Andre stabelhøjder? Alternative kontaktbelægninger? Skræddersyede varianter? Efterslæbende kontakter?
EC.8: Direktstikforbindelsessystem med høj hastighed i blodet
I modsætning til traditionelle stik minimeres en lang række forhindringer som retningsændringer, refleksioner og ændringer i tværsnitsarealet ved direkte stik, hvilket sikrer en klar signaloverførsel.
En detaljeret rapport om højhastighedsegenskaberne samt S-parametre til simulering af dit eget design kan rekvireres på forespørgsel: sales@ept.de
Oversigt over detaljerne
til udligning af forskydning i midten og vinkelforskydning ved samling
for at sikre korrekt kontakt med stikmodulet
Sikker lodning under bearbejdningen
Vridningsbeskyttelse og toleranceudligning til stikmodulet
forhindrer, at stikket drejer sig på printkortet
- andre poltal
- andre stabelhøjder
- alternative kontaktbelægninger
Forespørg nu om individuelle stikforbindelser
Direkte stik vs. stikpar

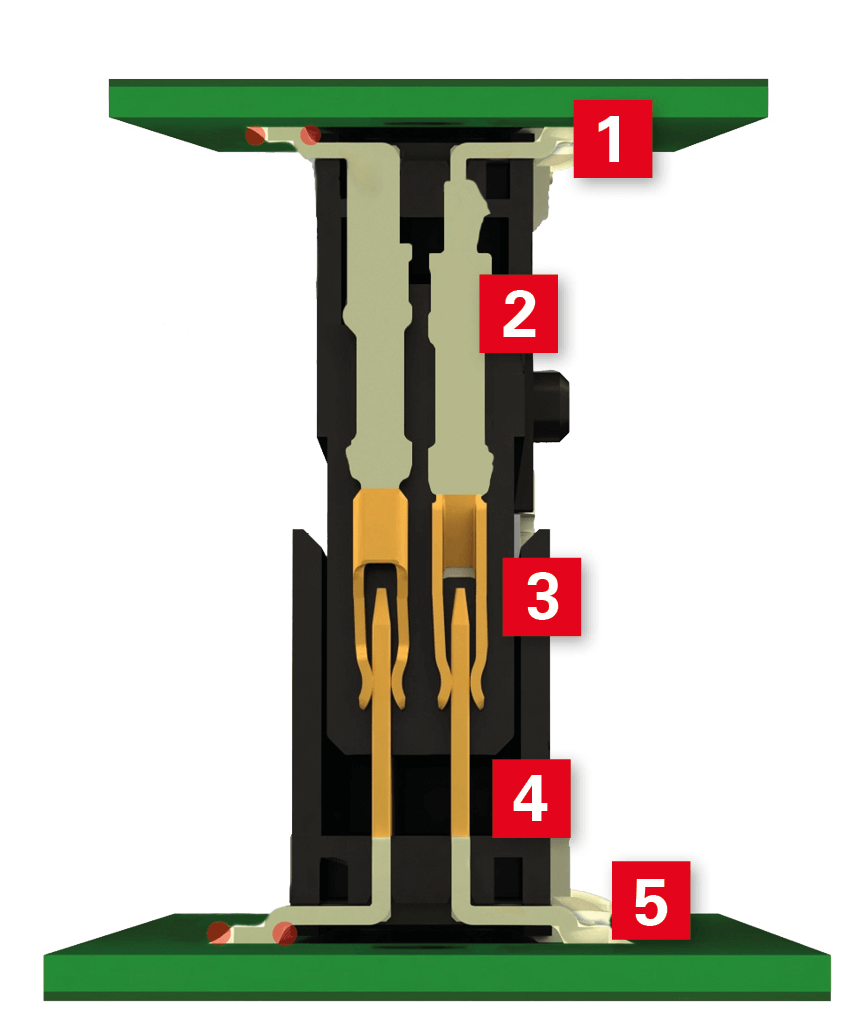

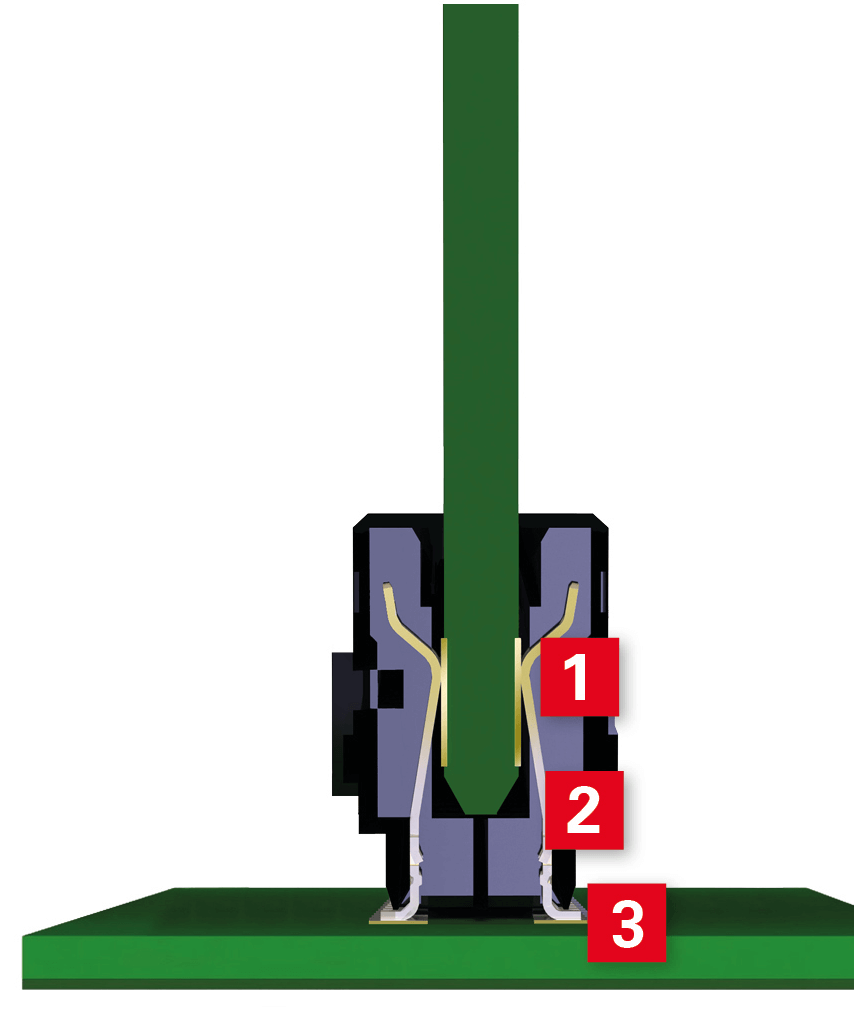

[1] R Kontaktforbindelse
[2] R Kontakt
[3] R Tilslutningsområde
[1] R Tilslutningsområde
[2] R Kontakt
[3] R Kontaktforbindelse
[4] R Kontakt
[5] R Tilslutningsområde
Tolerancer
Tilladte tolerancer

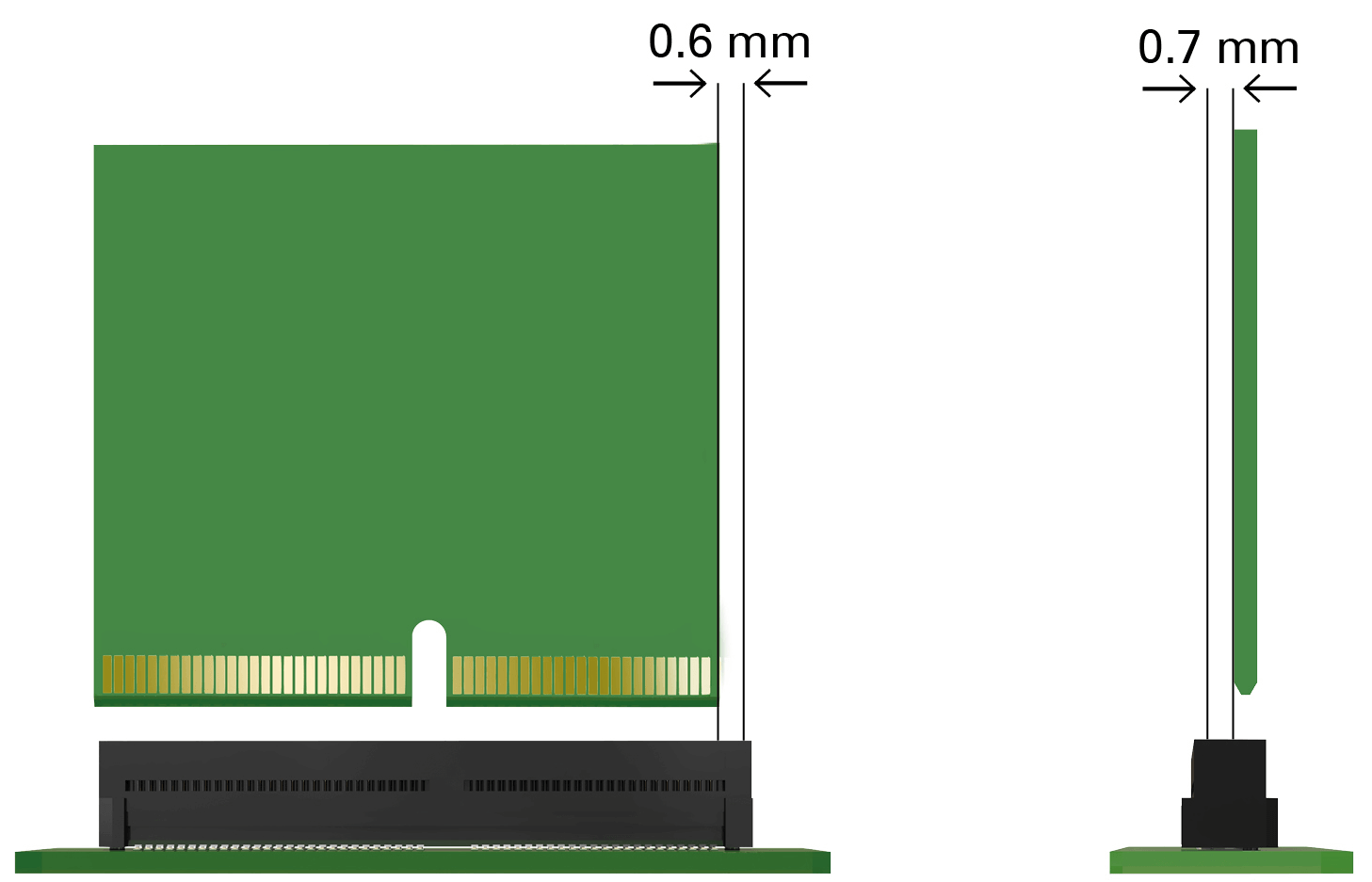

for forskydning af midten EC.8-direkte stik tåler ved tilslutning en forskydning på 0,6 mm i længderetningen og 0,7 mm i tværretningen.
Tilladte tolerancer for vinkelforskydning

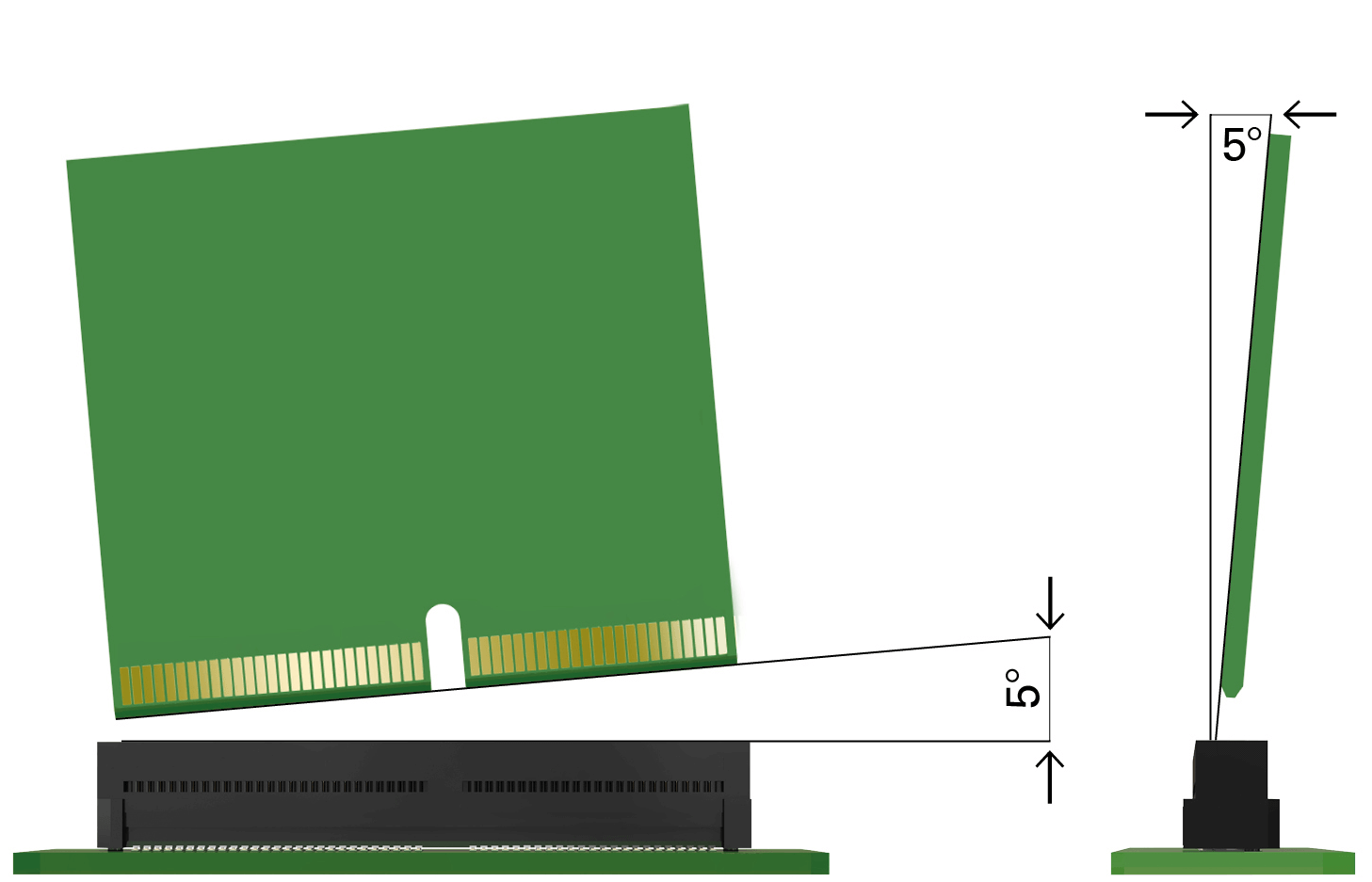

Ved EC.8-direkte stik kan datterkortet indsættes i EC.8 med en vinkel på op til 5° i både længde- og tværretningen.
EC.8 SMT-stik med direkte tilslutning i 0,8 mm-raster
Vores EC.8 er takket være sin konstruktion allerede en højhastighedsprofessionel og tilbyder overførselshastigheder på op til 28 Gbit/s. Præcis det rette til moderne anvendelser inden for Industri 4.0 og dens områder såsom Internet of Things, cloud- eller edge-computing.
Ud over sin høje dataoverførselshastighed tilbyder direkte stikket også følgende fordele:
Ved direkte kontakt med et printkort spares plads og ressourcer. Materialomkostninger og monteringsomkostninger til stikrækken bortfalder nemlig helt. Den tekniske fordel skyldes reduktionen af modstande og påvirkninger, der kan påvirke et signal.
For at kunne levere det rigtige direkte stik til enhver anvendelse findes vores EC.8 i det industriprøvede 0,8 mm-raster med en variation fra 20 til 200 signalstifter, der kan vælges i trin på 20.
EC.8-familien har gennemgået et omfattende testprogram, hvor den korrekte funktion blandt andet er påvist efter klimaopbevaring, stød- og vibrationsbelastning eller efter 500 stikcykler. Er du nysgerrig? Bestil EC.8 HighSpeed-rapporten samt S-parametrene med det samme, og overbevis dig selv ved hjælp af tal og fakta.
FAQ: Spørgsmål og svar om EC.8 SMT-printkortstik
Hvordan kan EC.8-direkte stikforbindelser monteres?
Direkte stikforbindelser fremstilles ved hjælp af Surface Mount Technology (SMT). Lodningen foregår direkte på printkortet.
Leveringen sker for poltal 20 til 140 i standard Tape and Reel-emballage; dette muliggør fuldautomatisk håndtering via pick-and-place.
Modeller med 160 til 200 poler leveres som standard i bakker, men tape-and-reel-emballage er også mulig på forespørgsel. Denne bruger dog et bredere bånd, som er mindre udbredt.
Hvilke specifikationer/hvilket layout skal stikkortet fremstilles efter?
Fasning og dimensioner for printkortet fremgår af nedenstående tegning. Til guldpads anbefaler vi hårdguld. Yderligere detaljer fremgår af produkttegningen.
Hvorfor bør man anvende et system med direkte stikforbindelser?
Ved hjælp af direkte stiksystemer kan der opnås høje dataoverførselshastigheder. I modsætning til todelte stiksystemer undgår man her de negative påvirkninger, som det andet stik har på signalet. Dette skyldes først og fremmest det reducerede antal kontaktpunkter, færre ændringer i ledningens tværsnit og de dermed forbundne færre retningsændringer for signalet.
På denne måde kan der opnås høj ydeevne selv med et lille fodaftryk. Derudover reduceres gennemgangsmodstanden i forhold til todelte stiksystemer, hvilket resulterer i en øget strømkapacitet.
Er EC.8-stiksystemet kompatibelt med de gængse specifikationer for datakort?
EC.8-stiksystemet understøtter datakort med en tykkelse på 1,60 mm. Fra 80 kontakter og opefter er der desuden integreret en ribbe for at forhindre forkert tilslutning. Denne kan valgfrit udelades i den 60-polede variant.
EC.8-stiksystemet overholder den gældende markedsstandard og er kompatibelt med de mest udbredte kort.
Til hvilke anvendelser bruges EC.8-stik?
Takket være deres alsidighed finder EC.8-stik til direkte tilslutning anvendelse i en lang række forskellige sammenhænge inden for mange brancher. Inden for automatiseringsteknologi og IoT-enheder drager de for eksempel fordel af deres lille rasterafstand og de høje dataoverførselshastigheder.
Hvilken forskydning kan EC.8-direkte stik tåle, når datakortet sættes i?
En vinkelforskydning på op til 5° kan tolereres i længderetningen og på tværs.
En forskydning på 0,7 mm vinkelret og 0,6 mm parallelt med stikkets længdeakse kan tolereres.
Hvilke datahastigheder kan overføres?
Dataoverførselshastigheden er 28 Gbit/s. Nedenstående diagram viser indsætningsdæmpningens forløb over frekvensen.
Hvilke strømtyper kan overføres?
Et 140-polet stik kan overføre op til 3,2 A ved en omgivelsestemperatur på 20 °C. For yderligere oplysninger er du velkommen til at kontakte os på sales@ept.de
Er EC.8-stik UL-godkendte komponenter?
Ja, EC.8-stik fra ept er UL-godkendte komponenter i USA og Canada.
Er EC.8-stikene i overensstemmelse med RoHS-direktivet?
RoHS (Restriction of the use of certain Hazardous Substances) er direktivet om begrænsning af brugen af visse farlige stoffer i elektrisk og elektronisk udstyr.
Vi bekræfter, at EC.8-stik fra ept er i overensstemmelse med RoHS-direktivet 2011/65/EU. Du kan finde yderligere oplysninger under RoHS & REACH
