ept udstyrer adp MERKUR med high-speed-stik
til mini-pc'er
ept GmbH udstyrer adp MERKUR med high-speed-stik til adp Mini-PC
Siden grundlæggelsen i 1957 har Gauselmann-gruppen udviklet sig til en internationalt opererende stor koncern med ca. 14.000 medarbejdere på verdensplan og en årlig omsætning på over 3 mia. euro. Virksomhedens kernekompetencer ligger i udvikling af spilsoftware og fremstilling af spilleautomater. I datterselskabet adp MERKUR GmbH samles udvikling, produktion og salg af spil og spilleautomater.
En pc, mange muligheder

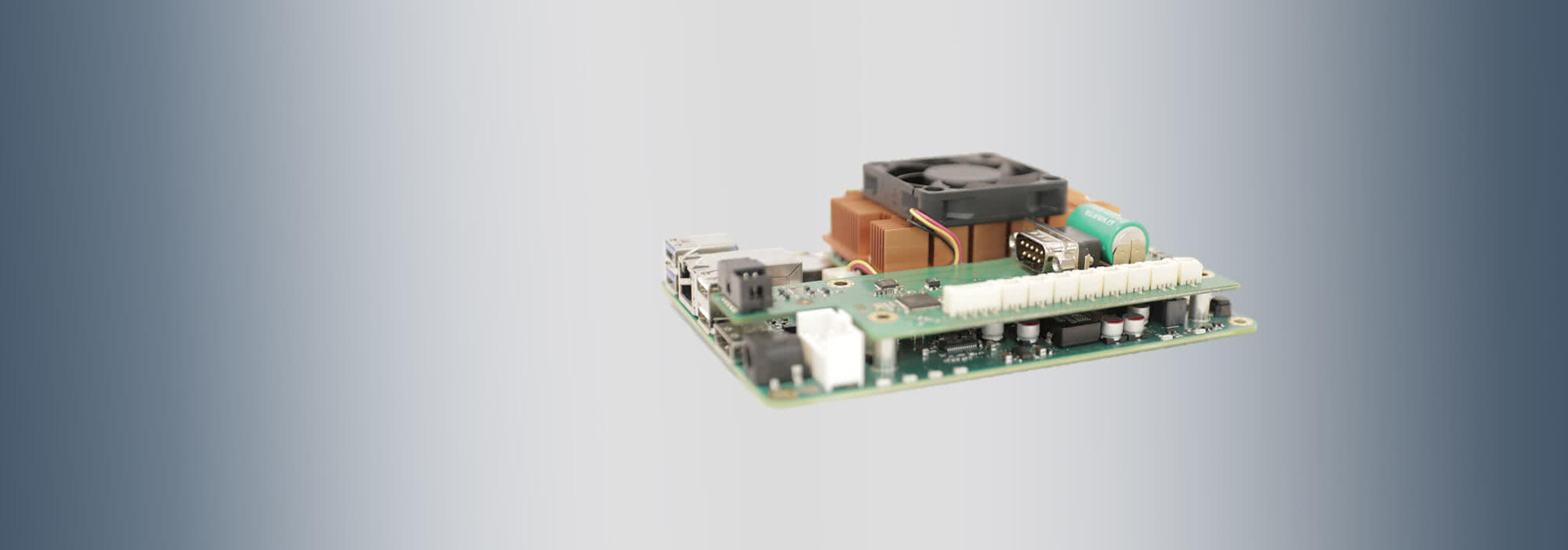

Til brug i sine spilleautomater har adp MERKUR udviklet »adp Mini-PC«, en styreenhed, der er specielt designet til anvendelsesområder med lavt strømforbrug. Fokus ligger her på terminalløsninger eller produkter inden for beskyttelse af mindreårige. Den anvendte SMARC-standard gør det muligt at skalere CPU'ens ydeevne og dermed tilpasse den til kravene.
Modularitet for skalerbarhed
Med udviklingen af sin mini-pc følger adp MERKUR fuldt ud den aktuelle trend inden for modularisering. For at kunne skalere CPU’ens ydeevne og funktionsomfanget alt efter anvendelsesområdet var det nemlig nødvendigt med en modulær opbygning af styreenheden. Grundlaget for adp-mini-pc’en udgøres af et carrier board, der er udviklet specielt af adp MERKUR, og som omfatter alle gængse pc-grænseflader såsom DisplayPort, USB 3.0, USB 2.0 og Ethernet. Med disse grænseflader står carrier board på ingen måde tilbage for en industri-pc, og det kan derfor anvendes i store mængder på forskellige steder uden behov for at vedligeholde forskellige konfigurationsvarianter. En multifunktionsgrænseflade gør det desuden muligt at udvide funktionaliteten via påstikbare moduler. Til dette formål råder den over forskellige højhastighedsgrænseflader som PCIe 3.0 og USB samt forskellige I/O’er, UART’er og de tilhørende driftsspændinger. Den finder eksempelvis anvendelse i WLAN-udvidelser, lagergnidseflader eller ved tilpasning til eksisterende ledningsnet.
Tilpasningsevne og bæredygtighed
Inden udviklingen af mini-pc'en arbejdede adp MERKUR med indkøbte forbruger-pc'er. Disse var imidlertid stærkt begrænsede med hensyn til levetid og tilpasningsevne, hvilket gjorde en egenudvikling absolut nødvendig. Med adp-mini-pc'en kunne man desuden sikre, at den var individuelt tilpasset adp MERKURs krav. En særlig fordel er den nye løsnings bæredygtighed: Returvarer behøver ikke bortskaffes, men kan genbruges i andre applikationer.
Det siger adp Merkur
„Samarbejdet har altid været hurtigt, direkte og konstruktivt. Den direkte kontakt gør udviklingsarbejdet og problemløsningen her mere effektiv.“
– Daniel Marsch, udviklingschef hos adp MERKUR –
– Daniel Marsch, udviklingschef hos adp MERKUR –
Krav til stik

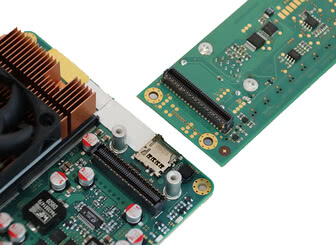

Tilpasningsevnen og genanvendeligheden stiller imidlertid særlige krav til stikforbindelsen (stik), der skal forbinde carrier board og påstikmodulet med hinanden. En forudsætning var egnethed til højhastighedsapplikationer, hvor der forekommer datahastigheder på 16 Gbit/s og derover. Da modulerne skal udskiftes, skal stikforbindelsen (stik) imidlertid også være særligt slidstærk, så den trods gentagen tilslutning altid udgør en fejlsikker tilslutningsløsning. Derudover var det afgørende for adp MERKUR, at stikket også kan loddes på undersiden af printkortet og ikke løsner sig fra dette under den såkaldte »overhead-lodning«, altså under reflow-lodningsprocessen. Et andet vigtigt aspekt var, at stikket ikke måtte kunne dreje sig under tilslutningen for at sikre en pålidelig forbindelse og for at sikre, at stik ikke bliver beskadiget allerede under installationen.
Løsningen: Zero8

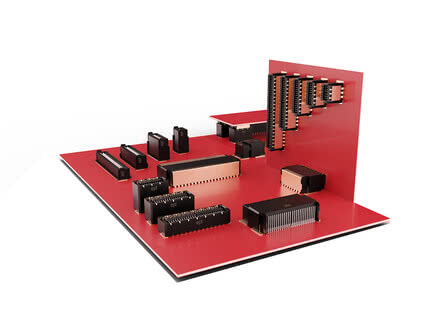

Datahastighed, robusthed, kvalitet og vridningssikkerhed – krav, som Zero8-stik opfylder. Den betragtes som allrounderen blandt ept-stikketterne, fordi den ud over sine højhastighedsegenskaber og robusthed også tilbyder en lang række varianter: Således kunne adp MERKUR vælge mellem vinklede, lige, afskærmede og uafskærmede stik i forskellige byggehøjderegimer og med forskellige polantaler. Man valgte i sidste ende det lige, 80-polede Zero8-stik, som muliggjorde en »mezzaninforbindelse« med en printkortafstand på 10,5 til 12 mm. En ekstra afskærmning sikrede optimal elektromagnetisk kompatibilitet og dermed en uforstyrret signalgennemstrømning.
Yderligere oplysninger om produktet finder du her:
Zero8 »
Yderligere oplysninger om produktet finder du her:
Zero8 »
Pålidelige partnere
Beslutningen om at købe en stik fra ept var helt naturlig for adp MERKUR: De to virksomheder har allerede i mange år haft et meget tillidsfuldt samarbejde. Derfor kom Zero8 fra ept tidligt med på den snævre udvælgeliste. Det afgørende var dog epts garanti for, at stik ikke ville falde af printkortet, selv ved overflademontering: »Denne garanti får man ikke fra NOGEN anden producent – det er eksemplarisk!«, mener også Daniel Marsch, teamleder i udviklingsafdelingen hos adp MERKUR.
Andre projekter
Forpligtelser som disse og den personlige kundeservice førte til, at adp MERKUR ud over adp Mini-PC'en gennemførte yderligere projekter med ept. Således kom Zero8 igen til anvendelse: Til tilslutning af kontrolpanelet på spilleautomaten »Zonic« til den øvrige ledningsnet blev der søgt efter en pålidelig tilslutningsløsning. Takket være de positive erfaringer med ept og deres Zero8 varede søgningen dog ikke længe.
