Hvordan kan EC.8-direkte stikforbindelser monteres?
Direkte stikforbindelser fremstilles ved hjælp af Surface Mount Technology (SMT). Lodningen foregår direkte på printkortet.
Leveringen sker for poltal 20 til 140 i standard Tape and Reel-emballage; dette muliggør fuldautomatisk håndtering via pick-and-place.
Modeller med 160 til 200 poler leveres som standard i bakker, men tape-and-reel-emballage er også mulig på forespørgsel. Denne bruger dog et bredere bånd, som er mindre udbredt.
Hvilke specifikationer/hvilket layout skal stikkortet fremstilles efter?

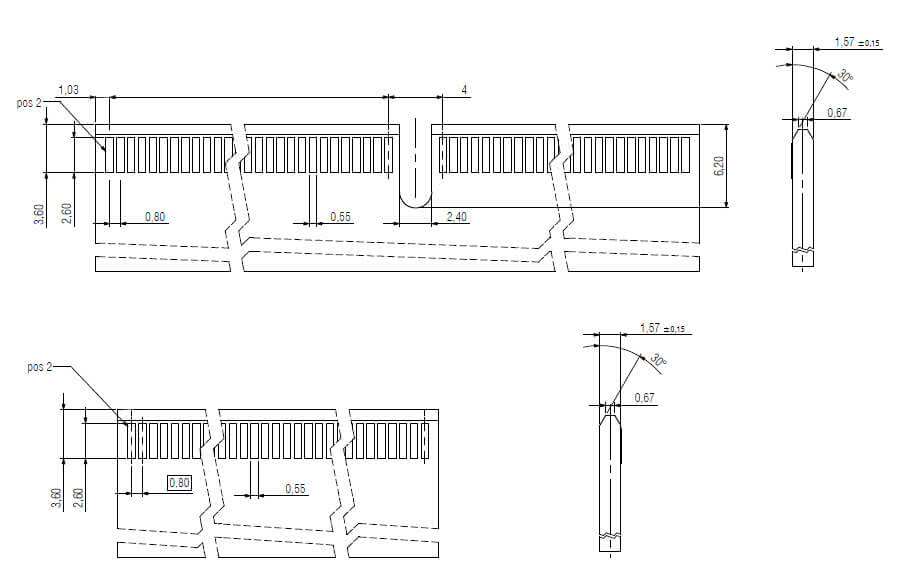

Fasning og dimensioner for printkortet fremgår af nedenstående tegning. Til guldpads anbefaler vi hårdguld. Yderligere detaljer fremgår af produkttegningen.
Hvorfor bør man anvende et system med direkte stikforbindelser?
Ved hjælp af direkte stiksystemer kan der opnås høje dataoverførselshastigheder. I modsætning til todelte stiksystemer undgår man her de negative påvirkninger, som det andet stik har på signalet. Dette skyldes først og fremmest det reducerede antal kontaktpunkter, færre ændringer i ledningens tværsnit og de dermed forbundne færre retningsændringer for signalet.
På denne måde kan der opnås høj ydeevne selv med et lille fodaftryk. Derudover reduceres gennemgangsmodstanden i forhold til todelte stiksystemer, hvilket resulterer i en øget strømkapacitet.
Er EC.8-stiksystemet kompatibelt med de gængse specifikationer for datakort?
EC.8-stiksystemet understøtter datakort med en tykkelse på 1,60 mm. Fra 80 kontakter og opefter er der desuden integreret en ribbe for at forhindre forkert tilslutning. Denne kan valgfrit udelades i den 60-polede variant.
EC.8-stiksystemet overholder den gældende markedsstandard og er kompatibelt med de mest udbredte kort.
Til hvilke anvendelser bruges EC.8-stik?
Takket være deres alsidighed finder EC.8-stik til direkte tilslutning anvendelse i en lang række forskellige sammenhænge inden for mange brancher. Inden for automatiseringsteknologi og IoT-enheder drager de for eksempel fordel af deres lille rasterafstand og de høje dataoverførselshastigheder.
Hvilken forskydning kan EC.8-direkte stik tåle, når datakortet sættes i?
En vinkelforskydning på op til 5° kan tolereres i længderetningen og på tværs.
En forskydning på 0,7 mm vinkelret og 0,6 mm parallelt med stikkets længdeakse kan tolereres.
Hvilke datahastigheder kan overføres?
Dataoverførselshastigheden er 28 Gbit/s. Nedenstående diagram viser indsætningsdæmpningens forløb over frekvensen.
Hvilke strømtyper kan overføres?
Et 140-polet stik kan overføre op til 3,2 A ved en omgivelsestemperatur på 20 °C. For yderligere oplysninger er De velkommen til at kontakte os på sales@ept.de
Er EC.8-stik UL-godkendte komponenter?
Ja, EC.8-stik fra ept er UL-godkendte komponenter i USA og Canada.
Er EC.8-stikene i overensstemmelse med RoHS-direktivet?
RoHS (Restriction of the use of certain Hazardous Substances) er direktivet om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.
Vi bekræfter, at EC.8-stik fra ept er i overensstemmelse med RoHS 2011/65/EU i henhold til RoHS-bekræftelsen. Du kan finde yderligere oplysninger under RoHS & REACH
