One27 kabelsamling, 20-polet, 100 mm, variant 120 Vare nr. 404-6120-100-120-1
Billede, der ligner
Kabel-til-kort
Høj tæthed
- 20 ben
- Kontaktdækning 1,5 mm
- AWG 30/7 fladkabel med raster, 0,635 mm, kabellængde 100 mm
- Samling ved hjælp af IDC-teknik (IDC)
- Kabeltype PVC: -30 °C til +105 °C (i hvile)
- farvet ledning på A1
Tekniske data
Grundlæggende
| Antal kontakter | 20 |
|---|---|
| Forbindelsesteknologi | SMT |
| Driftstemperatur | -30 °C til +105 °C |
Materiale
| Isolerende krop | LCP, UL 94 V-0 |
|---|---|
| CTI-værdi IEC 60112 | 175 |
| Kontaktmateriale | Kobberlegering |
| Kontakt belægning | Au over PdNi over Ni |
| Forbindelsesområde | Sn over Ni |
Mekanisk
| Gitterdimension | 1,27 mm |
|---|---|
| Indføringskraft pr. kontakt | ≤ 0,5 N |
| Trækkraft pr. kontakt | ≥ 0,1 N |
| Levetid IEC 60512-9-1 | Kvalitetsklasse 1: 500 stikcykler |
| Overskrider sikkerheden | 0,9 mm |
| Kontakt til overlapning | 1,5 mm |
| Centerforskydning | ± 0,7 mm |
| Aksial forskydning i parret tilstand (x/y) | ± 0,4 mm |
| Vinkelforskydning langsgående akse | ± 4° |
| Vinkelforskydning af tværgående akse | ± 2° |
Elektrisk
| Driftsstrøm | 1,2 A ved 25 °C |
|---|---|
| Luft- og krybeafstand | min. 0,4 mm |
Godkendelser/overensstemmelse
| UL-fil | E130314 |
|---|---|
| Miljø | Overholder RoHS-direktivet |
Matchende produkter
Ændringer
På anmodning kan vi også forsyne dig med
- andre størrelser
- andre kabellængder
Emballage
ESD-poser
10

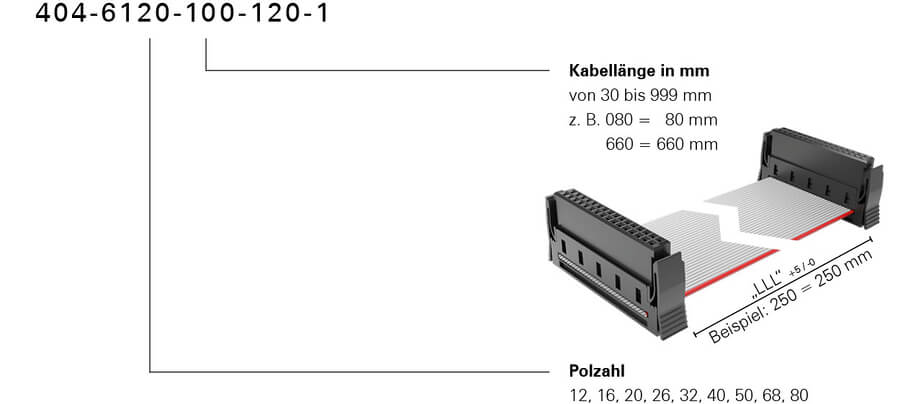

Bestillingskode
